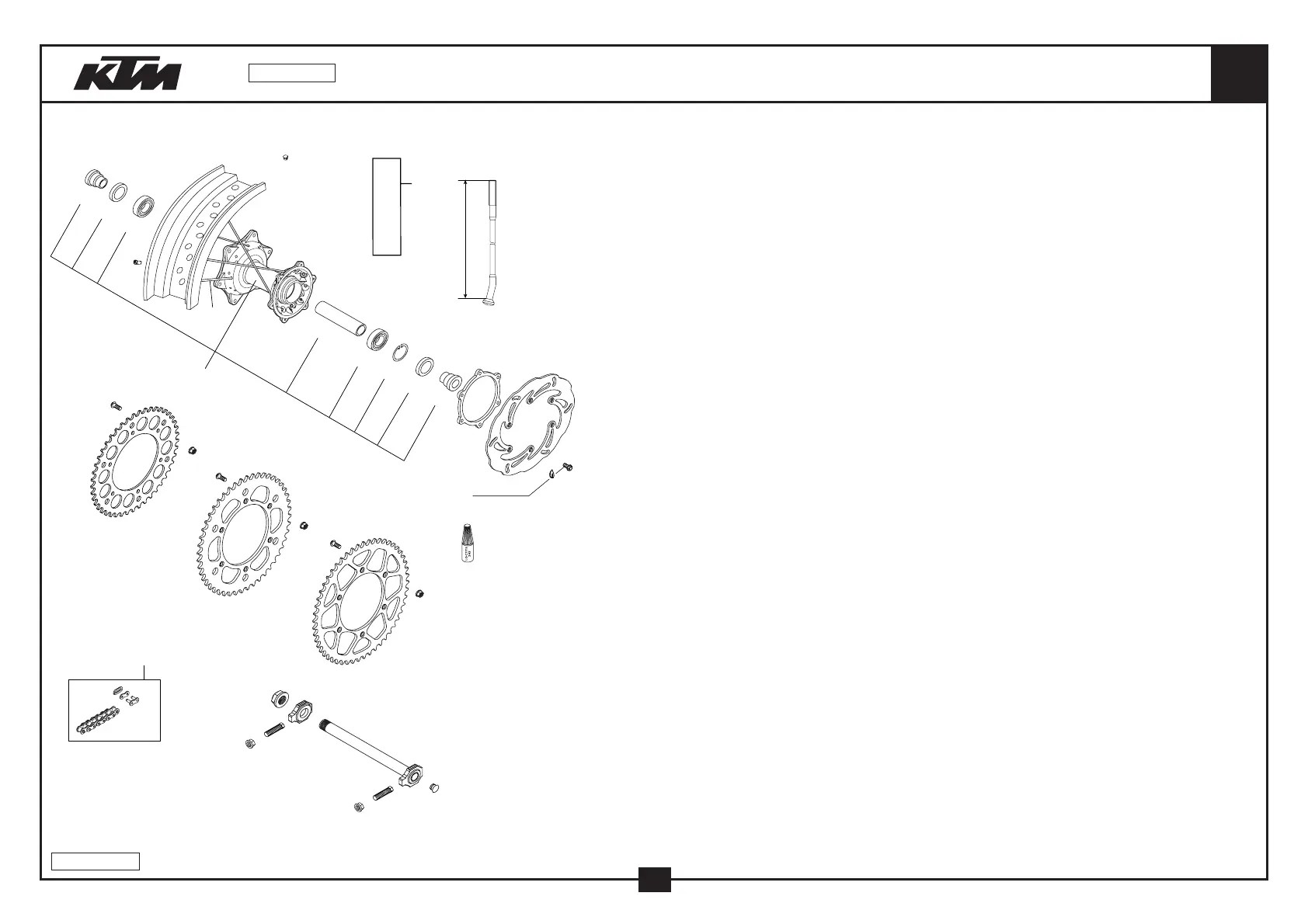

KTM 660 - Rear Wheel Assembly

HINTERRAD
REAR WHEEL 660
2
8
bk
bl
1
2
8
bk
bl
ds
4
3
4
5
6
bm
6
5
LOCTITE 243
bs
bp
dt
ek
el
eo
bo
fk
cn
co
em
en
em
en
cl
ck
bt
cm
cm
cl
cl
cm
br
04-573.10.0
25
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 573.10.001.344 HINTERRAD KPL.5X17“ UNGED. 04 REAR WHEEL CPL.5X17“ UNGED. 04 1
2* 548.10.010.044/96 HINTERRADNABE KPL. GOLD 03 REAR HUB CPL. GOLD 03 1
3 590.10.011.000 LAGERDISTANZROHR 121,5MM 2001 BUSHING SPACER TUBE 121,5MM 01 1
4 0625 060058 RILLENKUGELL.6005 DDU2CG23S6NM GR.BALL BEAR.6005 DDU2CG23S6NM 2
5 0760 324771 WELLENDICHTRING 32X47X7 BSL SHAFT SEAL RING 32X47X7 BSL 2
6 546.10.016.000 BÜCHSE FÜR NABE BUSHING FOR HUB 2
8 573.10.071.000 SPEICHE M5X189-36G 17“ 02 SPOKE M5X189-36G 17“ 02 36
10* 573.10.070.100/30 FELGE 5,0X17“ EXCEL SCHWARZ 04 REAR RIM 5,0X17“EXCEL BLACK 04 1
11 583.09.072.000 SPEICHENNIPPEL M5-TA (8X21MM) SPOKE NIPPLE M5-TA (8X21MM) 36
12 0472 047175 SICHERUNGSRING DIN0472-47X1,75 CIRCLIP DIN0472-47X1,75 1
14* 584.10.061.000 DISTANZRING F. BREMSSCHEIBE 03 DISTANCE RING F. BRAKE DISC 03 1
15* 583.10.060.100 BREMSSCHEIBE HINT.D=220MM 2000 BRAKE DISC REAR D=220MM 2000 1
18* 590.09.062.019 SONDERSCHRAUBE M6X19 SW=8 10.9 SPECIAL SCREW M6X19 WS=8 10.9 6
17 583.10.051.038 KETTENRAD 38-Z REAR SPROCKET 38-T X
17 583.10.151.040 KETTENRAD 40-Z REAR SPROCKET 40-T 1
17 583.10.051.042 KETTENRAD 42-Z REAR SPROCKET 42-T X
17 583.10.151.045 KETTENRAD 45-Z REAR SPROCKET 45-T X
19 583.10.151.048 KETTENRAD 48-Z REAR SPROCKET 48-T X
20 583.10.151.050 KETTENRAD 50-Z REAR SPROCKET 50-T X
20 583.10.151.052 KETTENRAD 52-Z REAR SPROCKET 52-T X
21 545.10.052.100 KETTENRADSCHR. M8X26 ISK SW=6 SPROCKET SCREW-AH M8X26 WS=6 6
22 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 6
23 503.10.165.118 KETTE 5/8X1/4“ + KETTENSCHLOSS CHAIN 5/8X1/4“ + MASTER LINK 1
118 ROLLEN REGINA 118 ROLLS REGINA
24 503.10.166.000 KETTENSCHLOSS 5/8X1/4“ MASTER LINK 5/8X1/4“ X
REGINA REGINA
38 550.03.135.000 BLINDSTOPFEN FÜR FELGE PLUG FOR RIM X
39 502.10.086.000 ABDECKKAPPE SFL16 COVERING CAP SFL16 2
40 503.10.085.044 STECKACHSE HINT.KPL.265MM 2000 WHEEL SPINDLE RE. CPL.265MM 00 1
41 503.10.084.000 KETTENSPANNER RECHTS 2000 CHAIN TENSIONER R/S 2000 1
42 503.04.040.000 SCHRAUBE M10X1,25X40 SW=10 SPEC. SCREW M10X1,25X40 WS=10 2
43 584.14.030.000 SK-BUNDMUTTER M10X1,25 SW=13 HH COLLAR NUT M10X1,25 WS=13 2
44* 503.10.099.001 SK-MUTTER M20X1,5 04 HEXAGON NUT M20X1,5 04 1
50 6 899 785 LOCTITE 243 BLAU 6CCM LOCTITE 243 BLUE 6CCM 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.10.0
2004
