DEUTSCH
5 MONTAGE
8
5.1 Montage
Vorarbeit
– Motorrad mit Hubständer aufheben (s. Bedienungsanleitung).
– Vorderrad ausbauen (s. Bedienungsanleitung).
– Gabelbeine ausbauen (s. Bedienungsanleitung).
– Startnummerntafel ausbauen (s. Bedienungsanleitung).
– Kotflügel vorn ausbauen (s. Bedienungsanleitung).
– Lenkerpolster abnehmen.
– Untere Gabelbrücke ausbauen (s. Bedienungsanleitung).

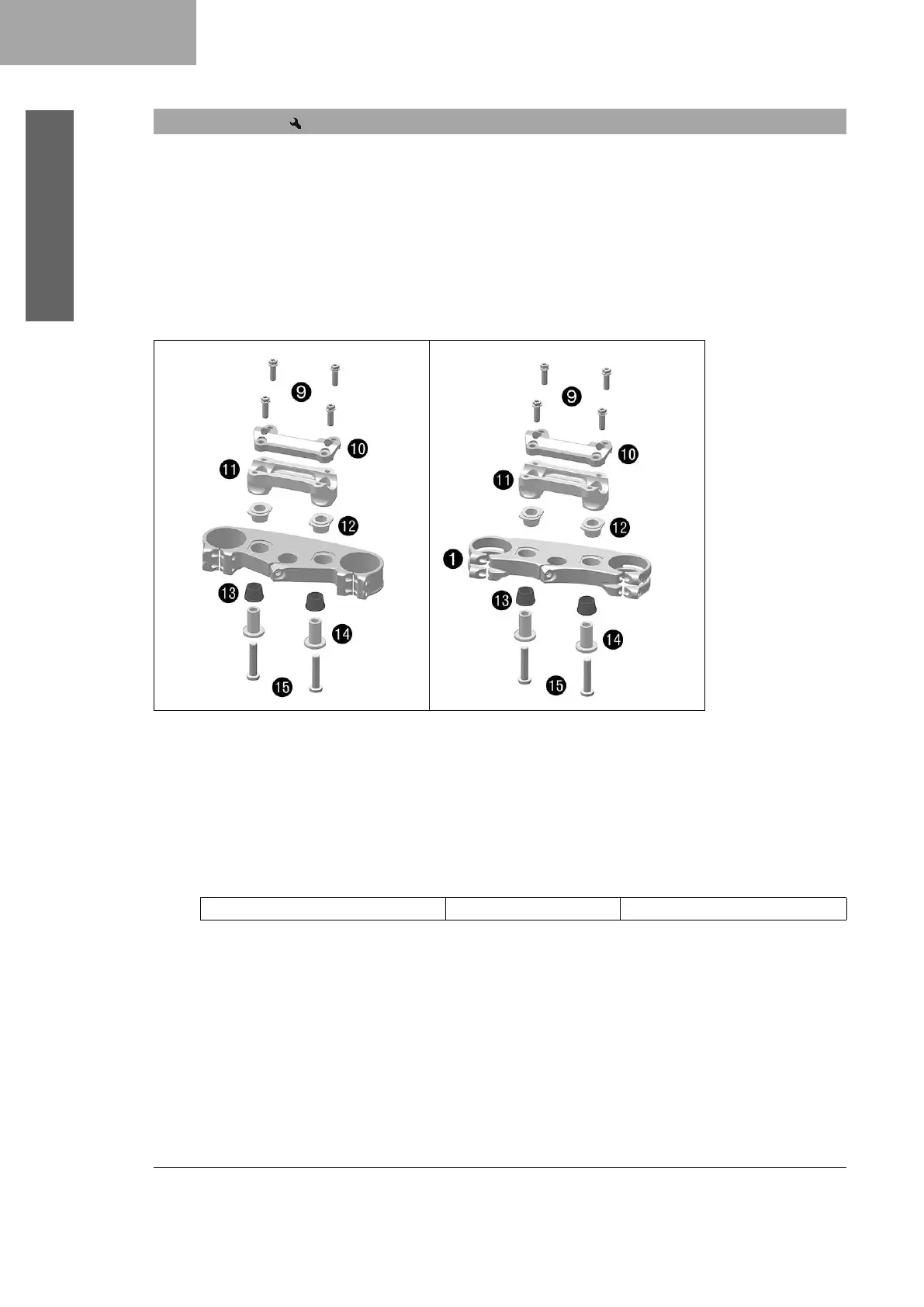

Vormontage obere Gabelbrücke
504073-01
–
Schrauben
bp
mit Lenkeraufnahmen unten
bo
von der Original-Gabelbrücke entfernen und Lenkerauf-
nahme oben
bl
abnehmen.
–
Gummibuchsen
bm
und
bn
von der Original-Gabelbrücke entfernen.
–
Gummibuchsen
bm
und
bn
an der oberen Gabelbrücke
1
(Lieferumfang) montieren.
–
Schrauben
bp
mit Lenkeraufnahmen unten
bo
und Lenkeraufnahme oben
bl
montieren und festziehen.
– Lenker positionieren.
–
Schrauben
9
mit Lenkerklemmbrücke oben
bk
montieren und festziehen.
Vorgabe
Schraube Lenkerklemmbrücke M8 20 Nm
