KTM A46001999021FAA - Montage

FRANÇAIS
5 MONTAGE
8
5.1 Montage
Travaux préalables
– Surélever la moto à l'aide d'un socle réglable (voir le manuel d'utilisation).
– Déposer la roue avant (voir le manuel d'utilisation).
– Déposer les bras de fourche (voir le manuel d'utilisation).
– Déposer la plaque frontale (voir le manuel d’utilisation).
– Déposer le garde-boue avant (voir le manuel d’utilisation).
– Retirer le protège-guidon.
– Déposer le té de fourche inférieur (voir le manuel d’utilisation).

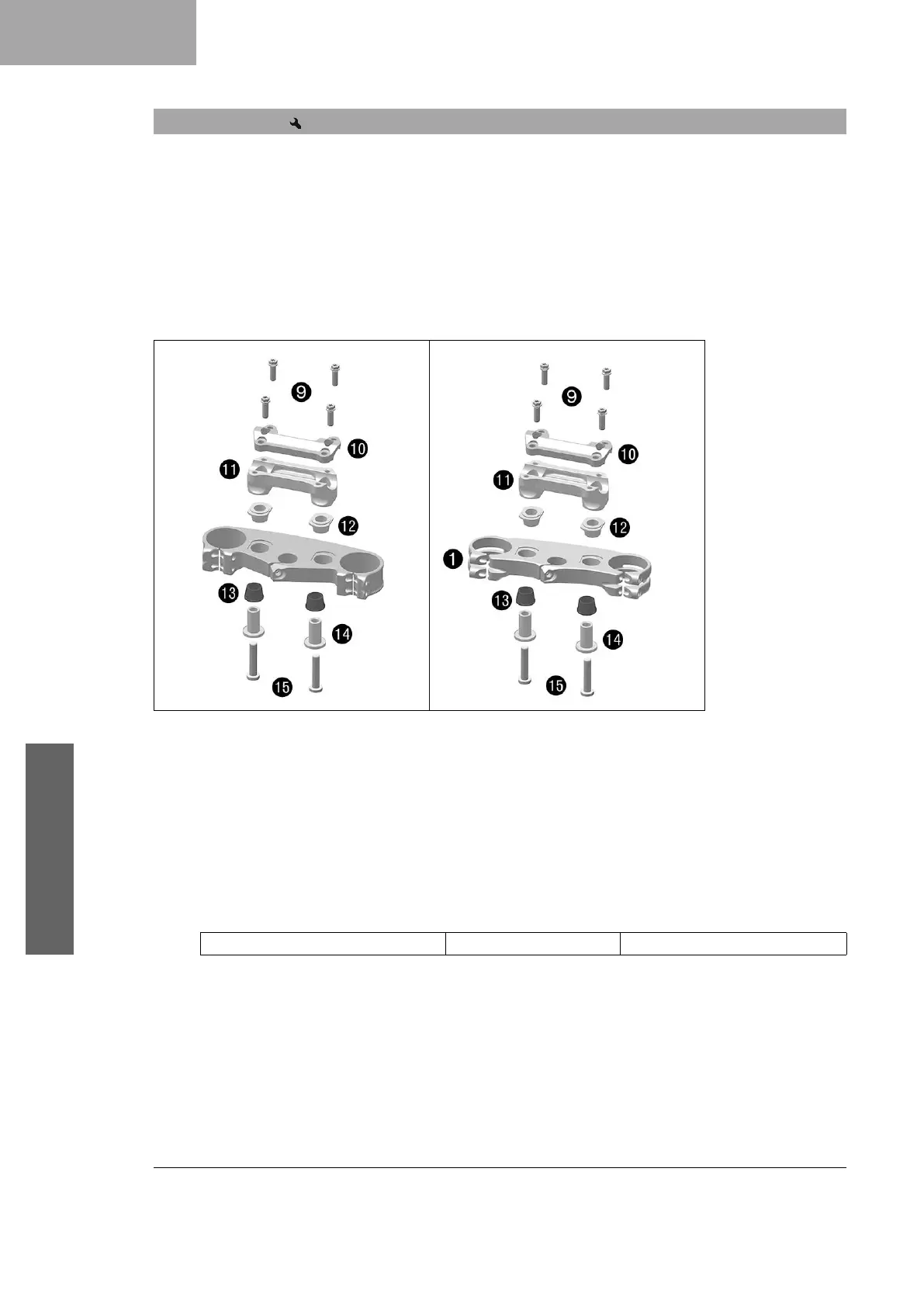

Prémontage du té de fourche supérieur
504073-01
–
Retirer les vis
bp
et les fixations du guidon inférieures
bo
du té de fourche d'origine et retirer la fixation
du guidon supérieure
bl
.
–
Retirer les bagues en caoutchouc
bm
et
bn
du té de fourche d’origine.
–
Mettre en place les bagues en caoutchouc
bm
et
bn
sur le té de fourche supérieur
1
(compris dans la
livraison).
–
Mettre en place les vis
bp
avec les fixations du guidon inférieures
bo
et la fixation du guidon
supérieure
bl
et les serrer.
– Positionner le guidon.
–
Mettre en place les vis
9
avec la bride de serrage supérieure du guidon
bk
et les serrer.
Indications prescrites
Vis de la bride de serrage du guidon M8 20 Nm (14,8 lbf ft)
