2

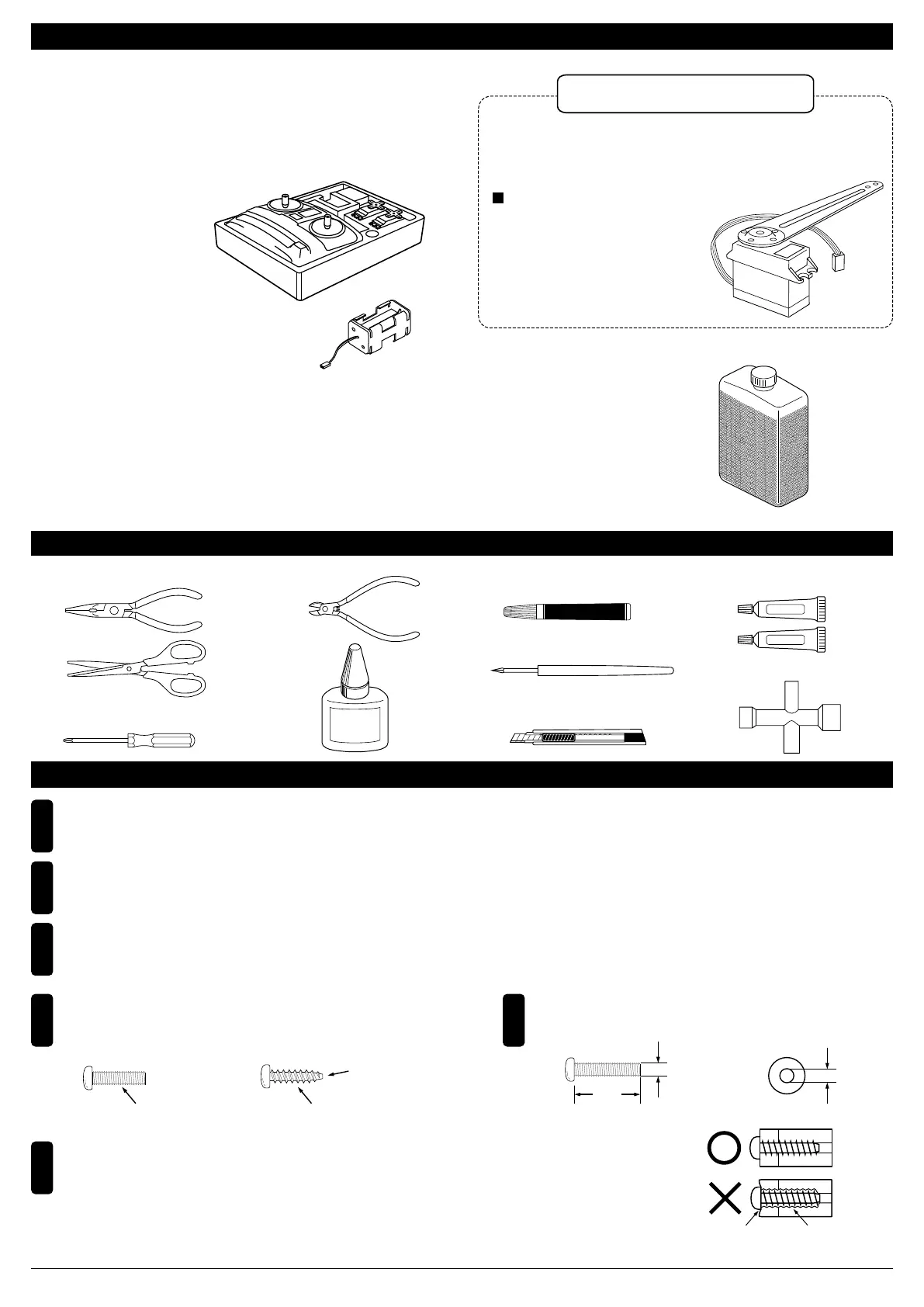

キットの他にそろえる物 REQUIRED FOR OPERATION
■スティックタイプ2チャンネルプロポ
Stick-type 2 channel radio
■単3乾電池（送信機用）…8
AA-size Batteries
(For Transmitter) … 8 pcs.
＊プロポの取扱い方は、プロポに付属の説明書を参考にしてください。
For proper radio handling, refer to its manual.
組立てに必要な工具 TOOLS REQUIRED
2チャンネル 2サーボ無線操縦機（プロポ）と電池ボックス
2 channel radio for R/C models with 2 servos, and battery box.
バラスト
Ballast
■電池ボックス
Battery Box
■Y-8「バラスト玉」
ÒBallastÓ
（受信機用）…4
AA-size Batteries
(For Receiver) … 4 pcs.
●プロポセットに付いているときは
必要ありません。
If already supplied with the radio,
there is no need to purchase a battery
box separately.
■ハサミ
Scissors
■カッターナイフ
Sharp Hobby Knife
■＋ドライバー(小)(大)
Phillips Screwdriver (S) (L)
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ニッパー
Wire Cutters
■瞬間接着剤
Instant Glue
セールサーボを使用する場合
With a standard sail servo
■エポキシ接着剤
Epoxy Glue
■十字レンチ
Cross Wrench
1
組立てる前に、説明図をよく見ておおよその構造を理解してから組立てに入ってください。
Read through the instruction manual before starting to build, so youÕll have an overall idea of what to do.
2
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社
「ユーザー相談室」宛にご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
3
このキットには、形のちがうビスや、長さがちがうビスが多く入っています。原寸図で確かめてから組立ててください。
ビス類は多めに入っているものがありますので、予備としてお使いください。
This kit contains screws of different metric sizes and shapes. (Some screws are extra.) For your easier identification of them, the figures in the
manual show actual sizes.
4
ビス類の見分け方
How to understand the figures.
6
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみがかたい場合が
ありますが、確実に部品が固定されるまでしめこんでください。ただししめすぎる
とネジがきかなくなりますので、部品が変形するまでしめないでください。
Excessive force may permanently damage parts when tightening self-tapping screws. It is
recommended to stop tightening when some resistance is felt after the threaded portion
enters the plastic or as soon as the part to be attached is securely attached.
■ 3 x 15mm ビス
Screw
■ 3mm ナット・ワッシャー
Nut ¥ Washer
15mm
3mm
3mm
●ふつうのビス
Ordinary Screws
●TPビス
TP (Self-tapping) Screw
ネジ山がこまかい
Fine Thread
ネジ山があらい
Coarse Thread
先のほそいものもある
Some of them have pointed tips.
ビスがきかない
The threads are stripped
しめすぎ
Overtightened
Correct
Wrong
ビス類のサイズの表し方
Sizes of screws
5
組立て前の注意（1） BEFORE YOU BEGIN (1)
●この説明書では、フタバ製アタックをベースに説明しています。
●この説明書では、フタバ製セールサーボ
をベースに説明しています。
■木工用ボンド
Wood Glue
Epoxy A
Epoxy B
セールサーボ
(出力トルク : 9.3Kg~) ¥¥¥ 1
Sail servo
(Output torque : 9.3Kg~) ¥¥¥ 1
●このキットは、1チャンネルだけでも十分楽しめますが、本格的な
セーリングのためにセールサーボの使用をお薦めします。
The use of only one channel on your 2ch radio is sufficient enough.
However, the purchase of a sail servo is recommended.
