Kyosho Inferno MP9 User Manual

1
Gear Dierential
2
1
3
Assemble in the
specied order.
Apply grease.Part bags used.
x2
Assemble as many
times as specied.
For front and rear For center
No.1
x2
x1
3
2 8 x 16mm
Ball Bearing
2
4 x 4mm
Set Screw
12
9 4 x 10mm
Shim
3
4 6mm
O-ring
< >For front and rear < >For center
3
2
4
9
8
7
8
9
8
9
9
8
7
6
5
1
4x4mm
2
1
3
11
2
4
9
8
7
8
9
8
9
9
8
7
6
5
10
3
5 2.5 x 13mm
Shaft

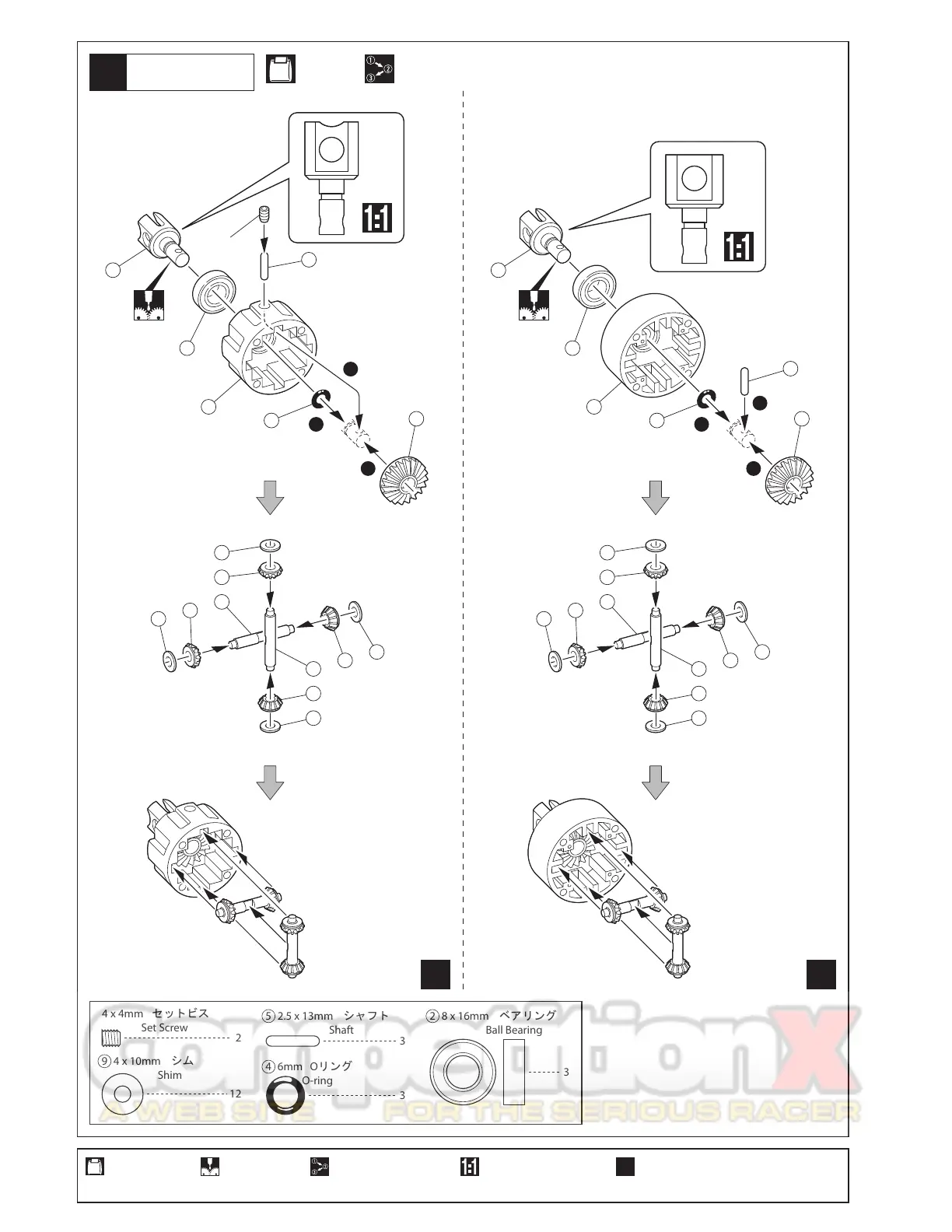

True-to-scale diagram.
デフギヤ
番号の順に組立てる。グリスを塗る。使用する袋詰。 ２セット組立てる（例）。
フロント／リヤ用
センター用
ベアリング
セットビス
シム
Oリング
< >フロント/リヤ用 < >センター用
シャフト
原寸図。
