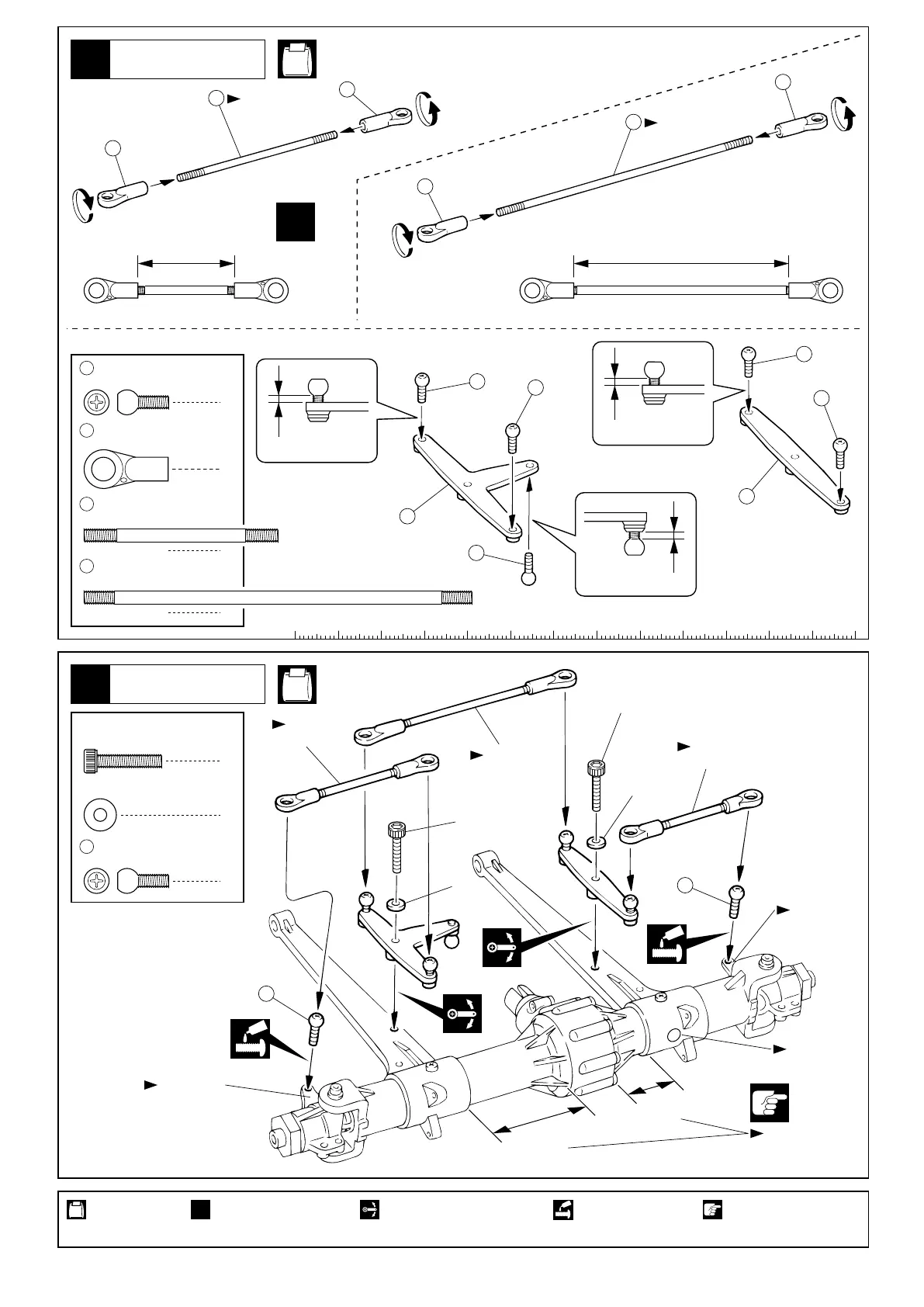

Kyosho MAD FORCE - Steering System Assembly Steps

F
No.1, No.3, No.8
23
Part bags used.
33
Steering
No.1, No.3, No.8
34
Steering
2
3 x 15mm
Cap Screw
2
3mm
Washer
2
69
5.8mm
Pillow Ball (silver)
5
69
5.8mm
Pillow Ball (silver)
6
70 5.8mm
Ball End
1
145 3 x 90mm
Rod
2
144 3 x 45mm
Rod
approx. 35mm
approx. 78mm
“L” maked.
“R” maked.
“F” maked.
x2
x 2
Assemble as many
times as specified.
approx. 1mm
approx. 1mm
approx. 1mm
69
69
69
69
69
147
146
69
69
3mm
3x15mm
3mm
3x15mm
70
70
70
70
Apply threadlocker
(screw cement).
Ensure smooth, non-binding
movement when assembling.
144
145
Long
Short
Long
Long
Short
Short
Short
Pay attention to
the lengths.
Pay close attention here!
使用する袋詰。
ステアリング
ステアリング
キャップビス
ワッシャー
ピロボール（銀）
ピロボール（銀）
ボールエンド
ロッド
ロッド
“L”のマーク
“F”のマーク
“R”のマーク
２セット組立てる（例）。
約35mm
約78mm
約1mm
約1mm
約1mm
ネジロック剤を塗る。可動するように組立てる。
長い方
短い方
長い方
長い方
短い方
短い方
短い方
長さに注意。
注意して組立てる所。
