Chain Adjustment
5
Suspension
No.3
6
Suspension
6
3 x 3mm
Set Screw
6
3 x 10mm
TP Screw
The new chain get loose after several runs.
When the chain get loose, adjust again like 3 .
x2
Assemble as many times as specified.
x1
x2
Connect together and back
to the original shape.
24
23
22
3x3mm
3x3mm
3x10mm
Thick Thin
20 21
Thick
Thin
20
20
21
21
22
Thick
Thin
20
21
x1
x2
Thick
Thin
20
21
Part bags used.
Assemble in the specified order.
Front

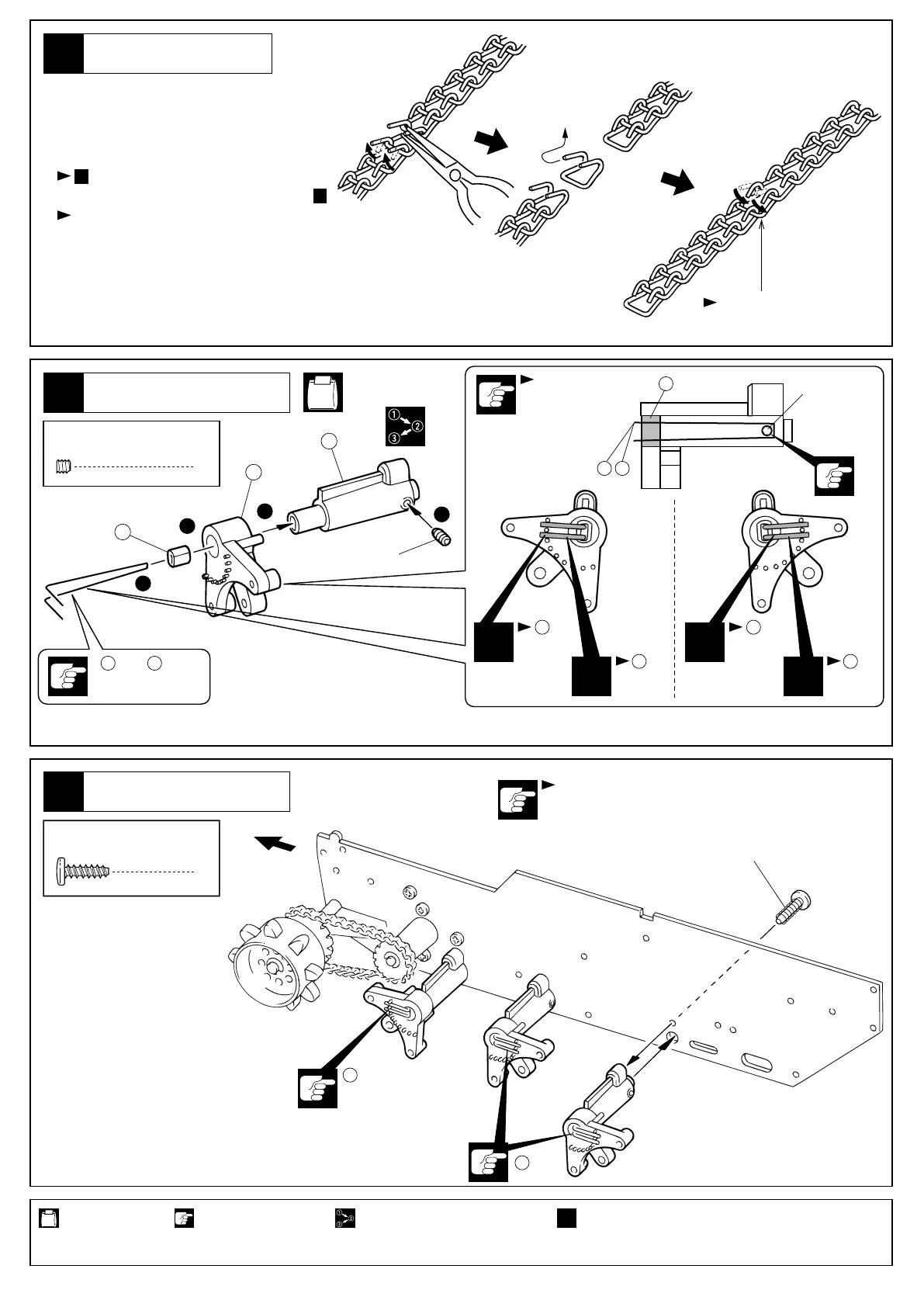

When it is too much loose to adjust, take off
the one piece of chain as drawing.
Note the direction.
向きに注意。
Assemble left and right
sides the same way.
左右対象に組立てる。
＜左 Left＞
注意して組立てる所。
Pay close attention here!
1
2
3
4
チェーンの調整
サスペンション
サスペンション
●使用しはじめの
時
、長期間使用した
時
にチェーン
がたるみます。チェーンがたるんだ時は...
チェーンの張り調整で調整しきれない時は、図の方法で
チェーンのコマをつめる。
つないで元にもどす。
セットビス
太 細
太
細
太
細
太
細
TPビス
前
２セット組立てる（例）。
使用する袋詰。
番号の順に組立てる。
3のチェーン張り調整をおこなう。
