Kyosho Nitro Blizzard - Page 9

9
13

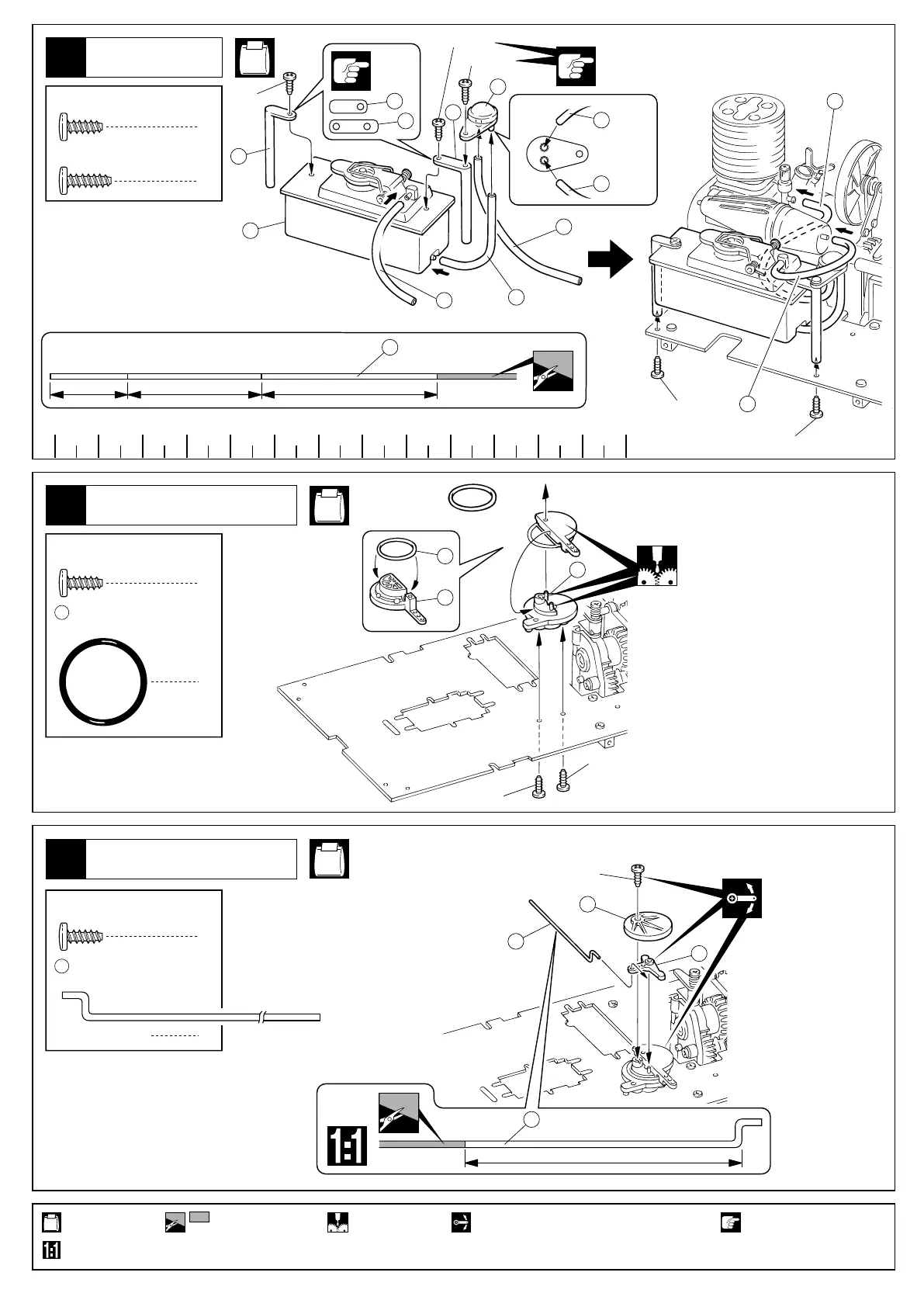

Fuel Tank
No.4
14
No.5, No.6
Part bags used.
2
3x8mm
47
46
48
50
49
3 x 8mm
TP Screw
4
3x8mm
TP Screw
3x10mm
TP Screw
3x8mm
3x8mm
3x8mm
3x8mm
55mm
125mm
95mm
3x8mm
3x8mm
3x10mm
Throttle Linkages
15
No.5, No.6
Throttle Linkages
1
47
1
O-ring
44
42
40
40
41
41
43
44
55mm
44
55mm
44
44
44
125mm
44
125mm
44
95mm55mm
0 50 100 130mm
125mm
Silicone Tube
OUT
IN
Cut off shaded portion.
63mm
Apply grease. Ensure smooth non-binding movement while assembling.
50
45
1
3 x 8mm
TP Screw
50
1
Rod
注意して組立てる所。
Pay close attention here!
原寸図
True-to-scale diagram.
燃料タンク
スロットルリンケージ
スロットルリンケージ
使用する袋詰。
TPビス
TPビス
シリコンチューブ
TPビス
Oリング
TPビス
ロッド
をカットする。
グリスを塗る。 可動するように組立てる。
