Kyosho TR15 STADIUM FORCE Readyset Maintenance Manual

6
Front
Vorne
Avant
Delantero
33
34
39
38
3x10mm (TP F/H) 3x10mm (TP F/H)
1
2
3
3x10mm
3x10mm
32
4
4
2 2
3 x 10mm
F/H Screw
SK Schraube
Vis F/H 3x10mm
Tornillo 3x10mm F/H
3 x 10mm
TP F/H Screw
SK Treibschraube
Vis TP F/H 3x10mm
Tornillo 3x10mm TP F/H
3 x 10mm
TP F/H Screw
SK Treibschraube
Vis TP F/H 3x10mm
Tornillo 3x10mm TP F/H
3 x 10mm
TP F/H Screw
SK Treibschraube
Vis TP F/H 3x10mm
Tornillo 3x10mm TP F/H
6
/ Center Gearbox / Die mittlere Getriebegehäuse
Carter de différentiel central / Diferencial Central
7
/ Rear Gearbox / Hintere Getriebegehäuse
Carter de différentiel arrière / Caja de transmisión Trasera
リヤギヤボックス
8
/ Front Suspension / Vordere Aufhängung
Suspension avant / Suspensión Delantera

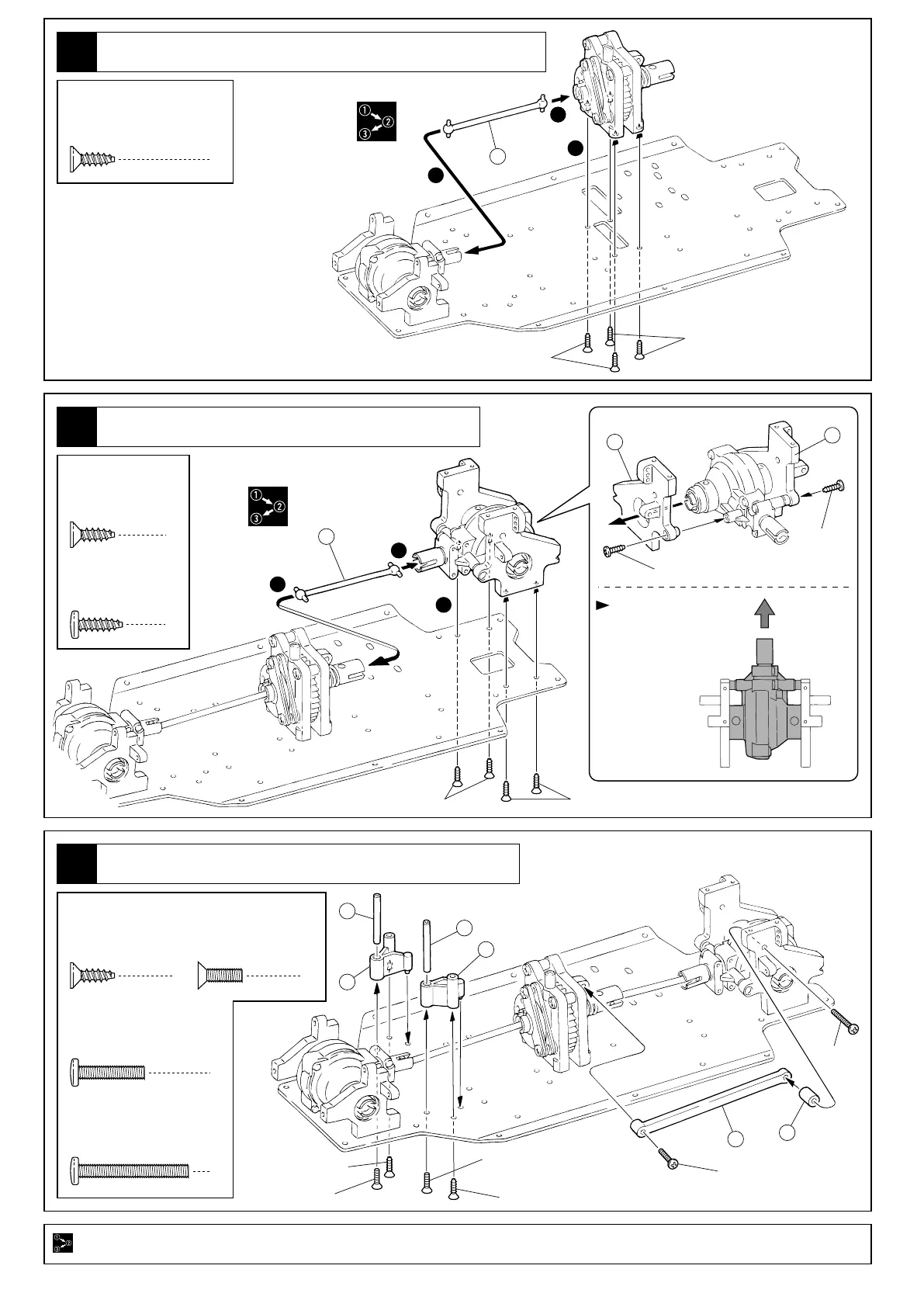

Assemblez dans l’ordre indiqué. / Realice el montaje en el orden indicado.
Assemble in the specified order. / In der angegebenen Reihenfolge zusammenbauen. /
Note the direction.
Einbaurichtung beachten.
Notez le sens.
Fíjarse en el dibujo.
3 x 10mm
TP Screw
LK Treibschr
Vis TP 3x10mm
Tornillo 3x10mm TP
2
3 x 15mm
Screw
LK Schraube
Vis 3x15mm
Tornillo 3x15mm
3 x 25mm
Screw
LK Schraube
Vis 3x25mm
Tornillo 3x25mm
35
36
35
37
1
2
3
31
3x10mm
3x10mm
3x10mm
3x10mm (TP F/H)
3x10mm (TP F/H)
3x10mm
3x15mm
3x25mm
1
2
前
サラビス
TPサラビス
TPサラビス
TPサラビス
センターギヤボックス
フロントサスペンション
番号の順に組立てる。/
向きに注意。
TPビス
ビス
ビス
