Appareils de chauffage canalisables Premier
www.lbwhite.com
Guide du propriétaire • Premier 350
12
ALIMEN
TATION
DE GAZ DE
1 892 LITRES
(500 GALLONS)
(MINIMUM)
POUR PERMETTRE UNE BONNE
DISTRIBUTION DE L'AIR, LE CONDUIT
FLEXIBLE NE DOIT PAS AVOIR PLUS DE
DEUX COUDES DE 90 DEGRÉS
LA CLAIRANCE DE
L'APPAREIL DE CHAUFFAGE
AU MUR DE LA TENTE DOIT
ÊTRE CONFORME AUX
CODES LOCAUX
PINCE
MATÉRIEL
DRAPÉ
AU-DESSUS
DU
CONDUIT
ANNEAU
CONDUIT
CONDUIT GONFLABLE,
130,5 M (100 PI)
TROUS DE DÉCHARGE
POINTÉS VERS LE BAS
(ACCS. OPTIONNEL
23053)
12,44 M (8 PI)
CLAIRANCE AU
SOL, TYPIQUE
CHAÎNE ENROULÉE AUTOUR DU CONDUIT
ANNEAU CONDUIT
SUPPORT DE TOIT
FIL OU CÂBLE
(FOURNI PAR LE CLIENT)
PINCE
SUSPENDUE
CROCHET EN S
PINCE

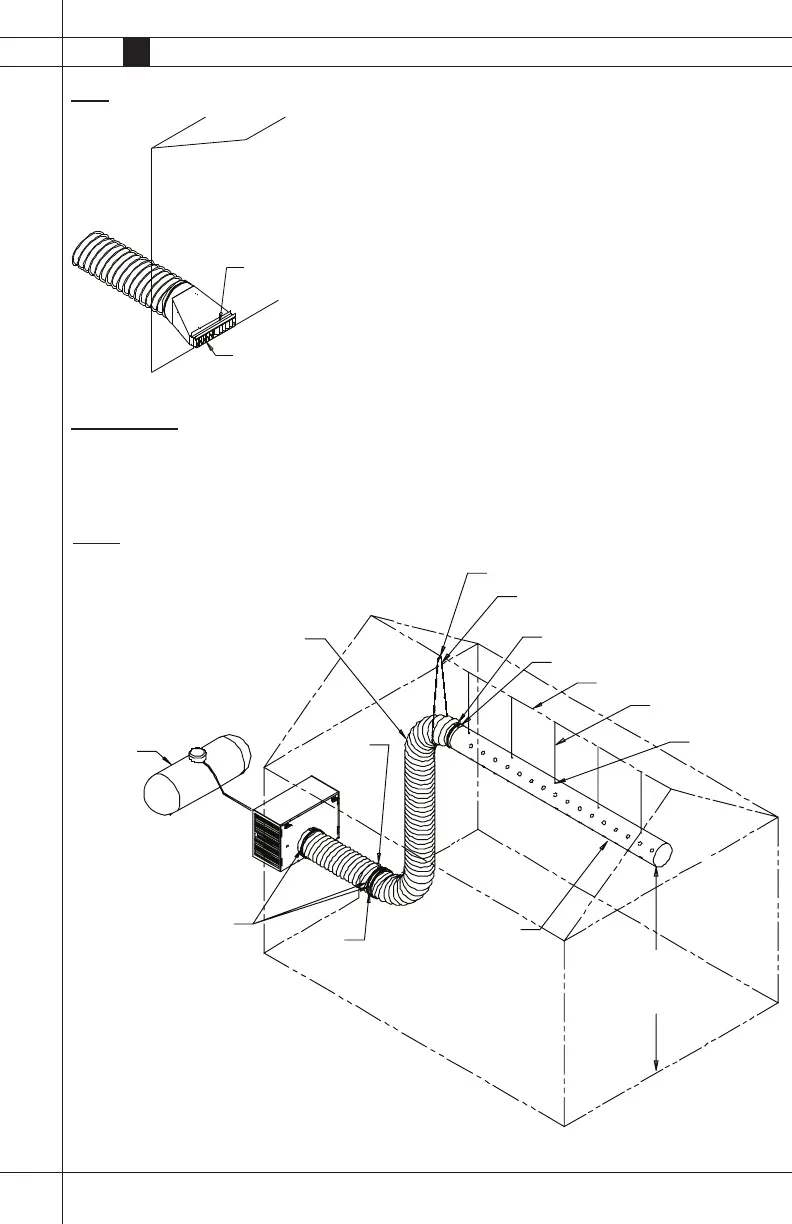

FIG. 10
FIG. 9
TENTE DRAPÉE AU-DESSUS DU DIFFUSEUR
PAROI LATÉRALE TENTE
TENTE DRAPÉE À L'INTÉRIEUR
DU CANAL DU DIFFUSEUR
OPTIONNEL DIFFUSEUR À AIR
C. Conduit gonable
Utilisez seulement 2 conduits exibles lorsque vous utilisez également un
conduit gonable. Voir la figure 10.
