Mit den Tasten ■ und 0AD oder SAD auswählen: 0AD ermöglicht die Eichung von 0 und bringt eine konstante Korrektur auf
der gesamten Messskala mit sich. SAd ermöglicht die Eichung des oberen Teils der Messskala mit einer proportionalen Korrektur
zwischen dem Eichpunkt und 0.
Die Taste ■ drücken um den Wert anzuzeigen; dann die Tasten + oder benutzen, um den gelesenen Wert an den vom
Bezugsgerät gemessenen Wert anzugleichen.
Das Verlassen des Eichverfahrens erfolgt durch Drücken der Taste ■ .

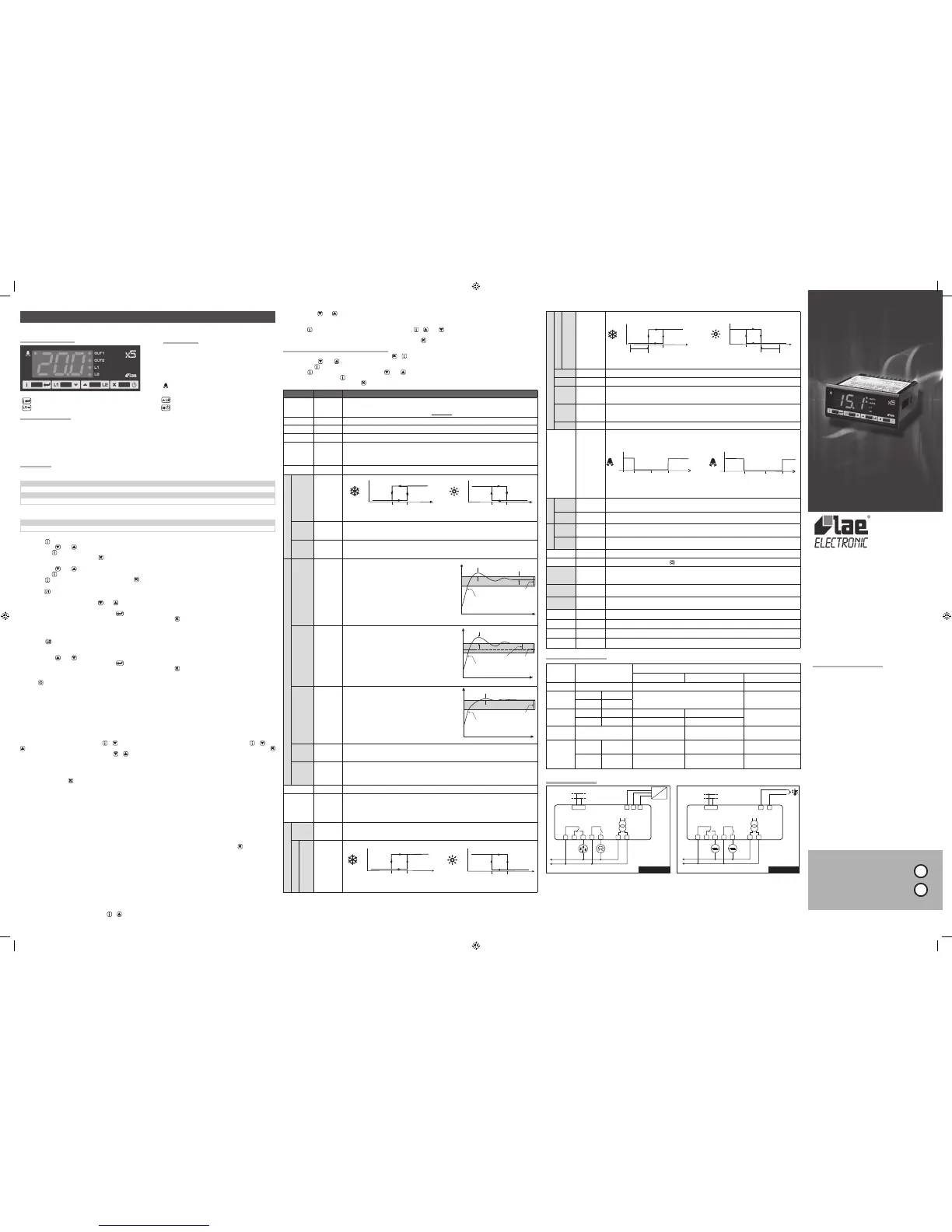

KONFIGURATIONSPARAMETER
Für den Zugriff auf das Kongurationsmenü die Tasten + für 5 Sekunden drücken.
Mit den Tasten ■ oder den zu ändernden Parameter wählen.
Mit der Taste ■ den Wert anzeigen.
Die Taste ■ gedrückt halten und mit den Tasten oder den gewünschten Wert einstellen.
Beim Loslassen der Taste ■ wird der neue Wert gespeichert und der nächste Parameter angezeigt.
Zum Verlassen des Menüs die Taste ■ drücken oder 30 Sekunden warten.
PAR MESSBER. BESCHREIBUNG
SCL
1°C;
2°C;
°F
Messwerte (s. Tabelle der Eingangsspezikationen)
Achtung: Bei der Änderung des Wertes SCL müssen die Parameter der absoluten und relativen
Temperaturen (SPL, SPH, 1SP, 1HY, usw.) unbedingt neu konguriert werden.
SPL
-50°...SPH Mindestgrenzwert für die Regelung von 1SP.
SPH
SPL...150° Höchstgrenzwert für die Regelung 1SP.
1SP
SPL... SPH Schalttemperatur (Wert, der in der Zelle beibehalten werden soll).
1CM
HY; PID Regelungsmodus.
Mit 1CM=HY erfolgt die Regelung mit Schalthysterese: in der Regelung werden die Parameter
1HY, 1T0 und 1T1 benutzt. Mit 1CM=PID erfolgt eine Proportional-Integral-Derivativ-Regelung:
in der Regelung werden die Parameter 1PB, 1IT, 1DT, 1AR, 1CT benutzt.
1CH
REF; HEA Kühlmodus (REF) oder Heizmodus (HEA).
1CM=HY
1HY
0...19.9° OFF/ON-Schalthysterese des Thermostaten. Bei 1HY=0 bleibt der Ausgang immer deaktiviert.
1T0
0...30min Mindestausschaltzeit
Nach dem Ausschalten bleibt der Ausgang 1 für 1T0 Minuten deaktiviert, unabhängig vom
Temperaturwert
1T1
0...30min Mindesteinschaltzeit (Der nächste Parameter ist 1PF)
Nach dem Einschalten bleibt der Ausgang 1 für 1T1 Minuten aktiviert, unabhängig vom
Temperaturwert.
1CM=PID
1PB
0...19.9° Proportionalband.
Die Temperaturregelung erfolgt durch Änderung
der EIN-Zeit des Ausganges: je näher die
Temperatur am Sollwert liegt, desto niedriger ist die
Aktivierungszeit. Ein kleines Proportionalband erhöht
die Systemreaktion auf die Temperaturvariationen,
macht das System jedoch unstabiler. Eine reine
Proportionalregelung stabilisiert die Temperatur
im Proportionalband, annulliert jedoch nicht die
Abweichung vom Sollwert.
Bei 1PB=0 bleibt der Ausgang immer deaktiviert.
1IT
0...999s Zeit der Integralregelung.
Durch Aktivierung des Integral-Anteils, bei
einer Proportionalregelung, wird eine bleibende
Sollwertabweichung verhindert. Die Zeit der
Integralregelung bestimmt die Geschwindigkeit
der Temperaturfehlerannullierung; eine hohe
Geschwindigkeit (niedrige 1IT) kann aber zu
Überschwingung und Unstabilität der Regelung
führen.
Mit 1IT=0 wird die Integralregelung deaktiviert.
1DT
0...999s Zeit der Derivativ-Regelung.
Durch Aktivierung des Derivativ – Anteils, bei einer
Proportional-Integral Regelung wird ein zu starkes
Überschwingen verhindert. Ein Regler mit starker
Derivativ-Regelung (hohe 1DT) ist sehr empndlich für
geringe Temperaturänderungen und kann das
System unstabil machen.
Mit 1DT=0 wird die Derivativ-Regelung deaktiviert.
1AR
0...100% Reset der Integralzeit bezüglich 1PB.
Durch die Verkleinerung des Parameters 1AR verkleinert sich auch die Wirkungszone der
Integral-Regelung, und die Überschwingung infolgedessen (siehe Bild beim Abschnitt 1IT).
1CT
1...255s Zykluszeit
Die Zeit, in welcher die EIN-Zeit des Ausganges variiert. Je schneller das zu regelnde System auf
die Temperaturänderungen anspricht, desto geringer muss die Zykluszeit sein, um eine höhere
Temperaturstabilität und eine geringere Empndlichkeit auf die Laständerungen zu erzielen
1PF
ON/OFF Ausgangszustand bei einem Fühlerfehler.
OAU
NON;
THR;
AL0;
AL1
Funktion des Hilfsausganges AUX
NON: Ausgang deaktiviert (immer ausgeschaltet). (Der nächste Parameter ist ATM).
THR: als zweiter Thermostat programmierter Ausgang. (Der nächste Parameter ist 2SM).
AL0: Öffnen der Kontakte bei Auftreten einer Alarmbedingung. (Der nächste Parameter ist ATM).
AL1: Schließen der Kontakte im Alarmfall. (Der nächste Parameter ist ATM).
OAU=THR
2SM
ABS;
REL
Sollwertmodus 2.
Der Sollwert des Kanals 2 kann absolut sein (2SM=ABS) oder eine zum Sollwert 1 relative
Schaltdifferenz (2SM=REL)
2SM=ABS
2SP
SPL...SPH Umschalttemperatur des Hilfsausganges (Der nächste Parameter ist 2CH).
ON/OFF-Regelung im Kühlmodus
(1CM=HY, 1CH=REF)
ON/OFF-Regelung im Heizmodus
(1CM=HY, 1CH=HEA)
Zeit
Temperatur
Temperatur
des Verfahrens
Überschwingung
Fehler bei Betrieb
1PB
1SP
Zeit
Temperatur
1PB
1PBx1AR%
Wirkungszone
der Integralregelung
1SP
Überschwingung
Temperatur
des Verfahrens
Zeit
Temperatur
Temperatur
des Verfahrens
Überschwingung
1PB
1SP
ON/OFF-Regelung im Kühlmodus
(1CM=HY, 1CH=REF)
ON/OFF-Regelung im Heizmodus
(1CM=HY, 1CH=HEA)
TECHNISCHE DATEN
Spannungsversorgung
AC1-5…D 12Vac/dc ±10%, 2W
AC1-5...W 110 - 230Vac±10%, 50/60Hz, 2W
Relaisausgänge (AC1-5..R..)
OUT1 12(4)A
OUT2 7(2)A
SSR-Steuerung (AC1-5..M..)
OUT1 15mA 12Vdc
Eingänge
s. Tabelle der Eingangsspezikationen
Messbereich
s. Tabelle der Eingangsspezikationen
Messgenauigkeit
s. Tabelle der Eingangsspezikationen
Betriebsbedingungen
-10 … +50°C; 15%...80% r.F.
CE (Bezugsnormen)
EN60730-1; EN60730-2-9;
EN55022 (Klasse B); EN50082-1
Frontschutzart
IP55
VIA PADOVA, 25
31046 ODERZO /TV /ITALY
TEL. +39 - 0422 815320
FAX +39 - 0422 814073
www.lae-electronic.com
E-mail: sales@lae-electronic.com
OAU=THR
2SM=REL
2DF
-19.9...19.9° Temperaturschaltdifferenz zu 1SP. Der Sollwert des Hilfsausganges ist 1SP+2DF Sollwert 2
relativ zu Sollwert 1
2CH
REF; HEA Kühlmodus (REF) oder Heizmodus (HEA) für den Hilfsausgang.
2HY
0...19.9° Schaltdifferenz Thermostat 2. Bei 2HY=0 bleibt der Hilfsausgang immer deaktiviert.
2T0
0...30min Mindestausschaltzeit
Nach dem Ausschalten bleibt der Ausgang 2 für 2T0 Minuten deaktiviert, unabhängig vom
Temperaturwert.
2T1
0...30min Mindesteinschaltzeit
Nach dem Einschalten bleibt der Ausgang 2 für 2T1 Minuten aktiviert, unabhängig vom
Temperaturwert.
2PF
ON/OFF Zustand Kanal 2 mit defektem Fühler
ATM
NON;
ABS;
REL
Alarmschwellen.
NON: Alle Temperaturalarme sind gesperrt (der nächste Parameter ist SB)
ABS: Die in ALA und AHA programmierten Werte stellen die effektiven Alarmschwellen dar.
REL: Die in ALR und AHR programmierten Werte sind die Alarmdifferentiale für 1SP und 1SP+1HY
ATM=ABS
ALA
-50°...AHA Alarmschwelle für Untertemperatur.
AHA
ALA...150° Alarmschwelle für Übertemperatur.
ATM=REL
ALR
-12.0...0° Alarmdifferential für Untertemperatur.
Bei ALR=0 wird der Untertemperaturalarm ausgeschlossen.
AHR
0...12.0° Alarmdifferential für Übertemperatur.
Bei AHR=0 wird der Übertemperaturalarm ausgeschlossen
ATD
0...120min Verzögerung der Temperaturalarmmeldung.
SB
NO/YES
Aktivierung der Stand-by-Taste
INP
0mA/4mA,
T1/T2
ST1/SN4
Wahl des Eingangsfühlers (s. Tabelle der Eingangsspezikationen)
Nur in den Modellen AC1-5A..., AC1-5J..., AC1-5T...
RLO
-19.9...RHI Min. Messwert (nur in den Modellen AC1-5A..., AC1-5I...)
RLO wird der vom Transmitter gemessene Mindestwert zugewiesen (entspricht 0V, 0/4mA)
RHI
RLO...99.9 Max. Messwert (nur in den Modellen AC1-5A..., AC1-5I...)
RHI wird der vom Transmitter gemessene Höchstwert zugewiesen (entspricht 1V, 20mA)
OS1
-12.5...12.5°
Messwertkorrektur des Fühlers T1.
TLD
1...30min
Verzögerung der Mindesttemperatur- (TLO) und Höchsttemperaturspeicherung (THI).
SIM
0...100 Displayverlangsamung.
ADR
1...255 Adresse von AC1-5 für Kommunikation mit einem PC.
EINGANGSDATEN
MODELL EINGÄNGE
MESSBEREICH [MESSGENAUIGKEIT]
SCL=1°C SCL=2°C SCL=°F
AC1-5A... 0 ÷ 1V RLO ÷ RHI [< ± 3mV] ---
AC1-5I...
INP = 0mA 0 ÷ 20mA
RLO ÷ RHI [< ± 0.2mA] ---
INP = 4mA 4 ÷ 20mA
AC1-5J...
INP=T1 TC “J” --- -50 ÷ 750°C [ < ±3°C ]
-60 ÷ 999°F [ < ±5°F ]
INP=T2 TC “K” --- -50 ÷ 999°C [ < ±3°C ]
AC1-5P... PT100
-50/-19.9 ÷ 99.9/150°C
[ < ±0.3°C ]
-100 ÷ 850°C
[ <±1°C(-50÷850°), ±2°C ]
-150 ÷ 999°F
[ <±2°F(-60÷999°),±4°F]
AC1-5T...
INP=ST1
PTC 1000 Ω
(LAE ST1..)
-50/-19.9÷99.9/150°C
[<±0.3°C(-30 ÷130°),±1°C]
-50 ÷ 150°C
[<±0.3°C(-30÷130°), ±1°C]
-60 ÷ 300°F
[< ±0.6°F(-20÷260°),±2°F]
INP=SN4
NTC 10K Ω
(LAE SN4..)
-40/-19.9÷99.9/125°C
[<±0.3°C(-40÷100°), ±1°C]
-40 ÷ 125°C
[< ±0.3°C(-40÷100°),±1°C]
-40 ÷ 260°F
[< ±0.6°F(-40÷210°),±2°F]
SCHALTPLÄNE
1SP+2DF
1SP
2DF>0
1SP+2DF+2HY
T[°]
ON
OFF
1SP
1SP+2DF
2DF<0
1SP+2DF-2HY
T[°]
ON
OFF
ON/OFF-Regelung im Kühlmodus. Sollwert 2
relativ zu Sollwert 1 (OAU=THR, 2CH=REF)
ON/OFF-Regelung im Heizmodus. Sollwert 2
relativ zu Sollwert 1 (OAU=THR, 2CH=HEA)
1SP
1SP-ALR
T[°]
ON
OFF
1SP+1HY+AHR
1SP1SP-1HY-ALR
1SP+AHR
T[°]
ON
OFF
Temperaturalarm mit entsprechenden
Alarmschwellen in Kühlregelung
(ATM =REL,1CH=REF)
Temperaturalarm mit entsprechenden
Alarmschwellen in Heizregelung
(ATM =REL,1CH=HEA)
AC1-5AS2RW-B
data I/O
115... ~230V
OUT2
RS485
7(2)A
OUT1
12(4)A
rH
V
9
10
11
VINV+ V-
1234
5
6 7
AC1-5JS2RW-A
data I/O
115... ~230V
OUT2
TTL
7(2)A
OUT1
12(4)A
+
-
10
11
1234
5
6 7
DISPLAYANZEIGEN
Im Normalbetrieb zeigt das Display die Messtemperatur oder einen der folgenden Werte an:
OFF
Regler-Stillstand
TUN/xx.x
Autotuning
OR
Over range oder Fühlerdefekt T1
E1
In tuning: Timeout-Fehler 1
HI
Übertemperaturalarm in der Zelle
E2
In tuning: Timeout-Fehler 2
LO
Üntertemperaturalarm in der Zelle
E3
In tuning: Over range-Fehler
INFO-MENÜ
Die im Info-Menü abrufbaren Daten sind:
THI
Max. Messtemperatur des Fühlers 1
LOC
Tastenzustand (Sperre)
TLO
Min. Messtemperatur des Fühlers 1
Zugriff auf das Menü und Datenanzeige.
Die Taste ■
drücken und loslassen.
Mit den Tasten ■ oder die anzuzeigenden Daten wählen.
Mit der Taste ■ den Wert anzeigen.
Zum Verlassen des Menüs die Taste ■
drücken oder 10 Sekunden warten.
Reset der gespeicherten Werte THI, TLO
Mit den Tasten ■ oder den zu resettierenden Wert wählen.
Mit der Taste ■ den Wert anzeigen.
Die Taste ■ gedrückt halten und gleichzeitig die Taste drücken.
SOLLWERT KANAL 1 (Anzeige und Änderung des Sollwertes - gewünschter Temperaturwert)
Die Taste ■ drücken und loslassen: die LED L1 blinkt; das Display zeigt für 1 Sekunde 1SP und anschließend den dem Sollwert
zugewiesenen Wert an.
Den gewünschten Wert mit den Tasten ■ oder einstellen (die Regelung muss zwischen der Mindestgrenze SPL und Höchstgrenze
SPL geregelt werden).
Zur Speicherung des neuen Wertes die Taste ■ drücken oder 10s warten.
Für die Rückkehr zum Normalbetrieb ohne Speicherung des neuen Wertes ■ drücken.
SOLLWERT KANAL 2
Mit dem als Thermostat kongurierten Hilfsausgang ( ■ OAU=THR), kann der Sollwert 2 während des Normalbetriebs des Reglers
geändert werden.
Die Taste ■ drücken und loslassen: die LED L2 blinkt; das Display zeigt für 1 Sekunde 2SP an, falls der Sollwert 1 absolut
eingestellt ist (2SM=ABS), oder 2DF, falls der Sollwert 2 relativ zum Sollwert 1 ist (2SM=REL), anschließend den dem Parameter
zugewiesenen Wert.
Mit den Tasten ■ oder den gewünschten Wert einstellen.
Zur Speicherung des neuen Wertes die Taste ■ drücken oder 10s warten.
Für die Rückkehr zum Normalbetrieb ohne Speicherung des neuen Wertes ■ drücken.
STAND-BY
Die Taste lässt, falls für 3 Sekunden gedrückt, den Regler auf verschiedene Betriebsmodi oder Stand-by umschalten (nur bei SB=YES).
TASTENSPERRE
Die Sperre der Tasten verhindert unerwünschte und potenziell schädliche Handlungen, sollte der Regler beispielsweise in einer
öffentlich zugänglichen Umgebung positioniert sein. Zur Sperre aller Tastenbefehle den Parameter im INFO-Menü auf LOC=YES
einstellen; zur Wiederherstellung aller Funktionen den Parameter auf LOC=NO setzen.
AUTOTUNING DES REGLERS BEI PID-REGELUNG
Vor dem Beginn
Im Setup-Modus (s. Kongurationsparameter): 1CM=PID einstellen; überprüfen, dass 1CH dem gewünschten Betriebsmodus
entspricht (1CH=REF für Kühlen, 1CH=HEA für Heizen); den Sollwert 1SP auf den gewünschten Wert einstellen.
Start der Funktion
Während des Normalbetriebs die Tasten + für 3 Sekunden gedrückt halten. Auf dem Display blinkt 1CT; mit + oder
die Zykluszeit einstellen, um den Ablauf des Regelprozesses zu bestimmen. Für das Verlassen der Autotuning-Funktion
drücken; für den Start der Autotuning-Funktion + drücken oder 30s warten.
Bei der Autotuningsphase
Bei der Autotuning-Phase zeigt das Display abwechselnd “TUN” und den gemessenen Temperaturwert an. Sollte während dieser
Phase der Strom ausfallen, startet beim nächsten Einschalten nach der Selbsttestphase das Gerät wieder mit der Autotuning-
Funktion. Um die Autotuning-Funktion zu verlassen, ohne dass die vorher programmierten Regelungsparameter modiziert
werden, muss die Taste für 3 Sekunden gedrückt werden. Wird das Autotuning erfolgreich beendet, aktualisiert der Regler den
Wert der Regelungsparameter und beginnt mit der Regelung.
Fehler
Wird das Autotuning-Verfahren nicht erfolgreich beendet, blinkt auf dem Display eine Fehlermeldung:
E1 Timeout-Fehler 1: der Regler war nicht imstande, die Systemtemperatur innerhalb des Bereichs des Proportionalbandes zu ■
bringen. Erhöhen Sie vorübergehend den 1SP-Wert im Fall des Heizbetriebs, vermindern Sie 1SP im Fall des Kühlbetriebs und
starten Sie das Verfahren neu.
E2 Timeout-Fehler 2: das Autotuning-Verfahren wurde nicht innerhalb der maximalen, festgelegten Zeit beendet (1000 ■
Zykluszeiten). Starten Sie das Autotuning-Verfahren neu und stellen Sie eine höhere Zykluszeit 1CT ein.
E3 Over range der Temperatur: kontrollieren Sie, dass der Fehler nicht durch eine Fühleranomalie hervorgerufen wurde; ■
vermindern Sie vorübergehend den 1SP-Wert im Fall des Heizbetriebs, erhöhen Sie 1SP im Fall des Kühlbetriebs und starten Sie
das Verfahren neu.
Zur Beseitigung der Fehlermeldung und zur Rückkehr zum normalen Betriebsmodus drücken Sie die Taste ■
.
Verbesserung der Regelung
Zur Reduzierung der Überschwingung vermindern Sie den Parameter Reset der Integral-Regelung ■ 1AR;
Zur Erhöhung der Reaktionsfähigkeit des Systems vermindern Sie das Proportionalband ■ 1PB; Achtung: auf diese Weise verliert
das System an Stabilität;
Zur Verminderung der Temperaturschwankungen bei Betrieb erhöhen Sie die Zeit der Integralregelung ■ 1IT; damit wird das
System stabiler, aber weniger reaktionsfähig;
Zur Erhöhung der Reaktionsgeschwindigkeit auf die Temperaturänderungen erhöhen Sie die Zeit der Derivativ-Regelung ■ 1DT;
Achtung: ein hoher Wert macht das System empndlich für geringe Änderungen und kann zu Unstabilität führen.
NEUEICHUNG
Sich ein Präzisionsthermometer oder ein Kalibriergerät besorgen; Sich vergewissern, dass die Parameter ■ OS1 und SIM 0 betragen;
Das Gerät aus und wieder einschalten; ■
Während der Selbsttestphase die Tasten ■ + drücken und gedrückt halten bis der Regler OAD anzeigt.
AC1-5
INSTRUCTIONS FOR USE
BEDIENUNGSANLEITUNG
0LAC1001-01
EN
DE
BETRIEB
Das Gerät in eine Bohrung der Abmessungen 71x29 mm einsetzen; ■
Die Elektroanschlüsse ausführen (siehe hierzu die “Schaltpläne”). Zur Vermeidung von elektromagnetischen Störungen die ■
Fühler und Signalkabel getrennt von den Starkstromleitern anbringen;
Das Gerät mit den beiliegenden Halterungen an der Tafel mit leichtem Druck befestigen; falls vorhanden muss die Gummidichtung ■
zwischen Geräterahmen und Tafel angebracht werden. Auf die korrekte Positionierung achten, um das geräterückseitige Eindringen
von Flüssigkeiten zu vermeiden;
Den Fühler T1 so in der Zelle positionieren, dass die Konservierungstemperatur des Produktes gut gemessen werden kann. ■
INSTALLATION
Ausgang Kanal 1
Ausgang Kanal 2
Alarm
Sollwertänderung Kanal 1
Sollwertänderung Kanal 2
Taste Info / Enter
Abb. 1 — Bedienteil
Taste für Änderung Sollwert 1 / Down
Taste Up / für Änderung Sollwert 2
Taste Exit / Stand-by
Wir danken Ihnen, dass Sie sich für ein Produkt der Firma LAE electronic entschieden haben. Lesen Sie vor der Installation des Gerätes
bitte aufmerksam die vorliegende Bedienungsanleitung durch: Nur so können wir Ihnen höchste Leistungen und Sicherheit garantieren.
BESCHREIBUNG
ANGABEN
AC1-5 BEDIENUNGSANLEITUNG
AC1-5
INSTRUCTIONS FOR USE
BEDIENUNGSANLEITUNG
To Previous Page
Loading...
Need help?
General
