-70-www.igmtools.hu
fő részek ebben a kezelési útmutatóban
ismertetve vannak. Ha még nem ismeri ezt
a szalagfűrészgépet, kerítsen időt arra, hogy
elolvassa az útmutató e részeit, és hogy
megismerkedjen a gép egyes részeivel és
funkcióikkal.
1. A szalagfeszesség ellenőrző ablak
A fűrészszalag megfeszítésének ellenőrzésére
szolgál. Minél jobban össze van nyomva
a rugó, annál jobban van megfeszítve a
fűrészszalag. A megfeszítést mutató skála
addig nem mutat semmilyen értéket, amíg
a szalag nincs elegendően megfeszítve. A
szalagfeszesség mérő a torzulás nagyságát
mutatja. A szalagfeszesség mérő a felső ajtó
bezárt állapotában is jól látható.
2. Kapcsoló
A gép bekapcsolásához nyomja meg a „I”
kapcsolót. A gép kikapcsolásához nyomja meg
a „O” gombot.
A vészkapcsoló megnyomásával leállítja
a motor tápellátását. Ha resetelni akarja a
vészkapcsolót, fordítsa el.
.
2. ábra
3. Motor
A szalagfűrészgép 230 V, 1,9 kW teljesítményű
motorral van felszerelve. Ez ékszíjan keresztül
az alsó kereket hajtja meg.
4. A fűrészgép kerete
A szalagfűrészgép kerete U alakú. A fűrészgép
kerete robusztus és merev alátámasztást
nyújt munka közben és a fűrészszalag
megfeszítésekor.
5. Kar a szalag feszességének beállítására
A szalag feszességét beállító fogantyú
függőlegesen vezérli a szíj feszességét és
döntését. Függőleges irányú mozgással
összenyomja a rugót, amelyik állandó
feszességet biztosít a szalagnak akkor is,
amikor vágás közben felszabadult hőtől a
szalag hossza megnő.
6. A szalagvezetés beállításának ellenőrző
ablaka
A keret oldalán nézőnyílás van a meghajtó
kerék meggyelésére. Így nyomon követheti
a szalagvezető beállítását valamint a szalag
helyzetét az öntöttvas kereken.
7. Öntöttvas asztal
Az asztal megtámasztja a munkadarabot
és így lehetővé teszi annak megdöntését
és különböző szögben való darabolását.
Rendelkezik a szalag jobb oldalán található
horonnyal a derékszögű vezetővonalzó
részére. Középen található az asztal betét,
amelyen keresztül áthalad a fűrészszalag.
Ha a szalag nem középen mozog, ez a betét
megvédi a pengét a sérüléstől. Az asztalra a
keresztvágásokhoz párhuzamos vezetőket is fel
lehet szerelni. Az asztal mindkét oldala anyás
csavarokkal van összefogva, ami megvédi a
deformációtól. A csavaros anya mindig rögzítve
kell, hogy legyen az asztalhoz és csak a
szalag le- illetve felszerelésekor lehetséges az
eltávolításuk.
8. A vágás magasságának beállítása
A szalag felső vezetője a vágás magasságának
beállítójához van rögzítve. A magasságot
függőlegesen a kézi beállító kerékkel lehet
beállítani. A vezetőt úgy kell beállítani, hogy
szorosan a vágandó fa felett legyen. Ez a
beállítás a szalagfűrészgép használatának
legbiztonságosabb módja.
9. A szalagvezető
A gépen két szalagvezető készlet van, egyik az
asztal felett, a másik az asztal alatt található.
A vezetők funkciója a szalag stabilitásának
biztosítása és a minimális jobbra/balra, előre/
hátra elmozdulás biztosítása. Az asztal feletti
vezetők a függőleges beállítható gerincre
vannak felszerelve. A felső vezetők úgy
állíthatók be, hogy mindig szorosan a vágandó
munkadarab felett legyenek. A szalag így
maximális stabilitással rendelkezik. A vezetők
kerámia betétekkel vannak felszerelve, amelyek
szinte nulla távolságra állíthatók.
10. A hosszanti vonalzó felszerelése
A hosszanti vezetővonalzó a következő
részekből áll: vezető rúd, csukló, vonalzó
rögzítő, skála és beállítható vonalzó. A vezető
rúd az asztal elejére van rögzítve. A teljes
vonalzóegység a rúd mentén van vezetve.
A csukló a vezetősínen csúszik és a vágási
szélesség kényelmes beállításához bármilyen
helyzetben rögzíthető. A vonalzó rögzítése
a csuklóhoz három csavar segítségével
van rögzítve. A vonalzó a rögzítőhöz két
reteszelő fogantyú segítségével van rögzítve,
amely lehetővé teszi a vonalzó beállítását
az asztalon. A vonalzót vízszintesen (13
mm) vagy függőlegesen (140 mm) lehet
beállítani. Az asztal oldalán skála található a
vonalzó és fűrészszalag közötti távolságának
megfelelő beállítására. Megjegyzés: A vonalzó
minden egyes leszerelése után az ismételt
visszaszerelés közben megfelelően be kell
állítani.
11. Elszívó csonk 100 mm
A szalagfűrészgép működése közben sok
fűrészpor keletkezik, ezért nagyon fontos a
megfelelő elszívás biztosítása. A megfelelő
elszíváshoz csatlakoztassa az elszívó
berendezés 100 mm csövét a gép oldalán
található csonkra. Az elszívó berendezés
teljesítménye nem lehet kevesebb 1699 m3/
óra. Minél erősebb az elszívás annál jobb
Önnek és a gépének.
12. Kar a szalagfeszesség gyors
meglazítására
A gép hátsó részén található a gyorskioldó
kar. A kar kényelmes módot kínál a szalag
feszességének gyors feloldására és a szalag
cseréjének jelentős felgyorsítására.
13. A fűrészszalag vezetésének vezérlő
kereke
A szalag vezetés beállításának kereke a
gép hátsó részén van és a szalag helyes
vezetésének beállítására szolgál az öntöttvas
kereken. A szabályozáshoz a kereket ki kell
reteszelni.
14. Opcionális mobilis támaszték
Az opcionális mobilitást szolgáló készlet az
állványhoz erősíthető és két hátsó kerékből és
egy irányítható első kerékből áll. A forgatható
első kerék a lábpedállal aktiválható illet
inaktiválható. A forgatható kerék reteszelése
után a fűrészgép két lábon áll.
3. ábra
15. Opcionális világítás
Az opcionális világítást 4 csavarral együtt
szállítjuk a fűrészgép felső részén található
előrefúrt furatokhoz.
16. Retesz a vágás magasságának
beállítására
A felső vezetők a függőlegesen állítható
vezető gerinchez vannak rögzítve. A vezetők
magasságának beállítása után a gerinc
fogantyúval van reteszelve.
17. Öntöttvas vezérlő kerék
A fűrészszalag a két poliuretán borítású
öntöttvas kereken van vezetve. Ez a borítás
vezeti a szalagot és védi a fogakat a
öntöttvas felülettől. Az alsó kerék a meghajtó
és a motorhoz gumi meghajtó szíjjal van
csatlakoztatva. Az alsó kerék hajtja a szalagot
és húzza lefelé a munkadarabon keresztül.
A felső keréknek két funkciója van. Ez egyik
funkciója a szalag kiegyensúlyozása és
vezetése, a másik funkció a szalagfeszesség
biztosítása. Mindkét funkció állítható.
18. Fék
A szalagfűrészgép fékkel van ellátva, amelyiket
pedállal lehet vezérelni. A pedálra rálépve a
kerék le van választva a meghajtásról és a
meghajtó kerék leáll.

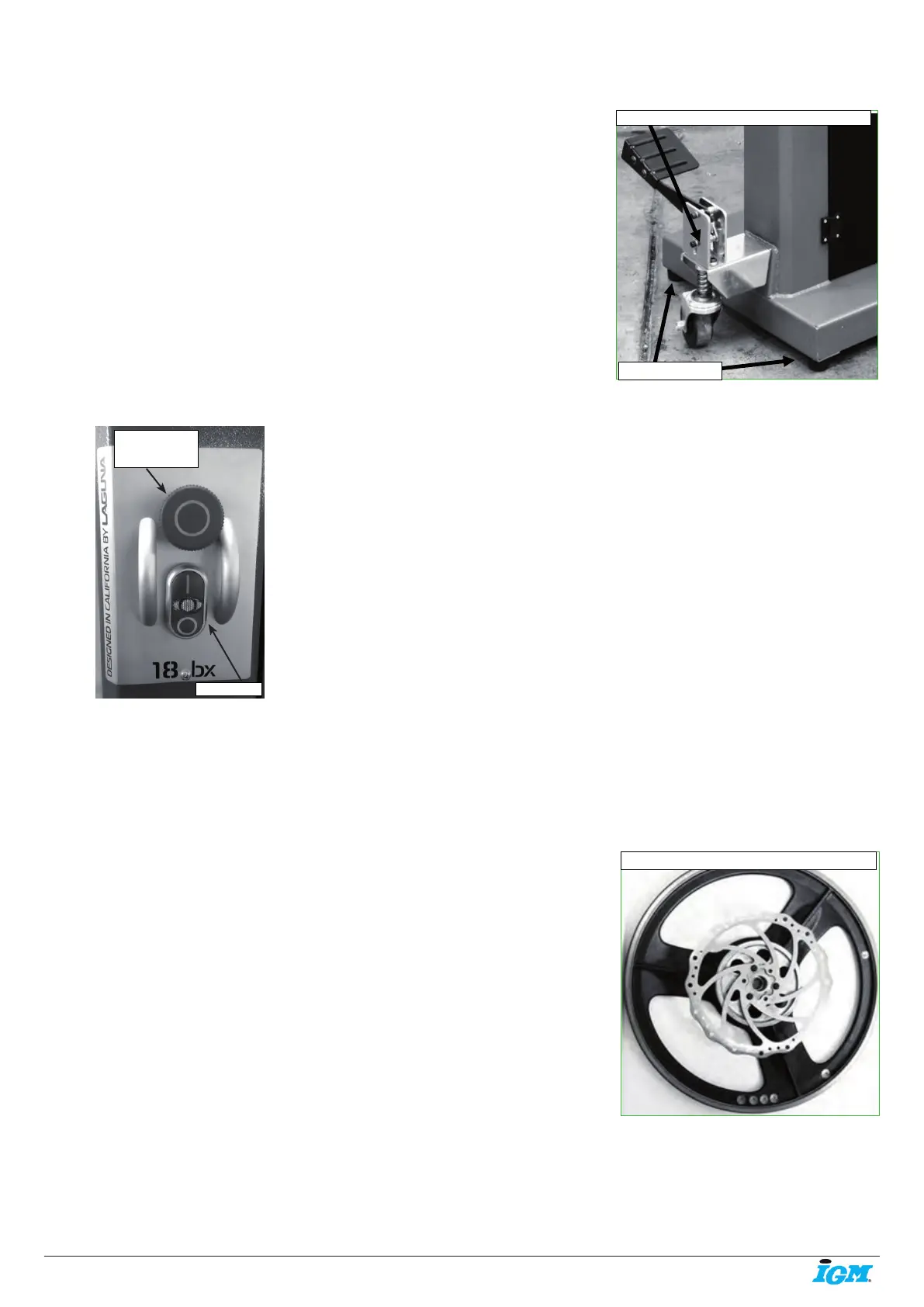

4. ábra
Biztonsági fedelek (burkolatok)
Üzemeltetés közben a fűrészszalag nagyon
veszélyes lehet. A gép néhány burkoló
fedéllel együtt van leszállítva, amelyek
felszerelése és alkalmazása a működő gépen
SZÜKSÉGSZERŰ. Az alsó ajtóhoz védő
burkolat van rögzítve, amely az ajtó bezárása
Gumi lábak
A forgatható kerekek összeszerelése
A meghajtó kerék féktárcsája
vészhelyzeti
jeladó
Štart/Stop
