után függőlegesen állítható. A vágás magasság
beállító gerincen szintén van burkolat.
Döntő és feszítő mechanizmus
A felső vezető kerék a döntő és feszítő
mechanizmushoz van rögzítve. Ez a
mechanizmus szabályozza a kereket és
a fűrészszalag vezetésének megfelelő
beállítását. Ez a gép hátsó részén található
fogantyú segítségével van elérve, amelyik
nyomja a mechanizmust és úgy állítja be a
kerék tengelyét, hogy egyformán forogjon
az alsó kerékkel. A második funkció a szalag
feszességének beállítása, ami a felső kerék
függőleges beállításával van elérve. A fogantyú
a felső kerék alatt van és forgatása közben
felfelé tolja illetve lefelé húzza a kereket. A
gép a szalag feszességének egy gyorskioldó
mechanizmusával is fel van szerelve, amelyik
a gép hátsó részén van. A mechanizmus
egy rugóval rendelkezik, amelyik segíti az
állandó szalagfeszesség megtartását a
szalag tágulásakor, amelyik a vágás közben
felszabadult hő hatására következik be.
Csatlakoztatás az elektromos hálózathoz
A szalagfűrészgép elektromos csatlakozó
dugasszal ellátott kábellel van kiszállítva.

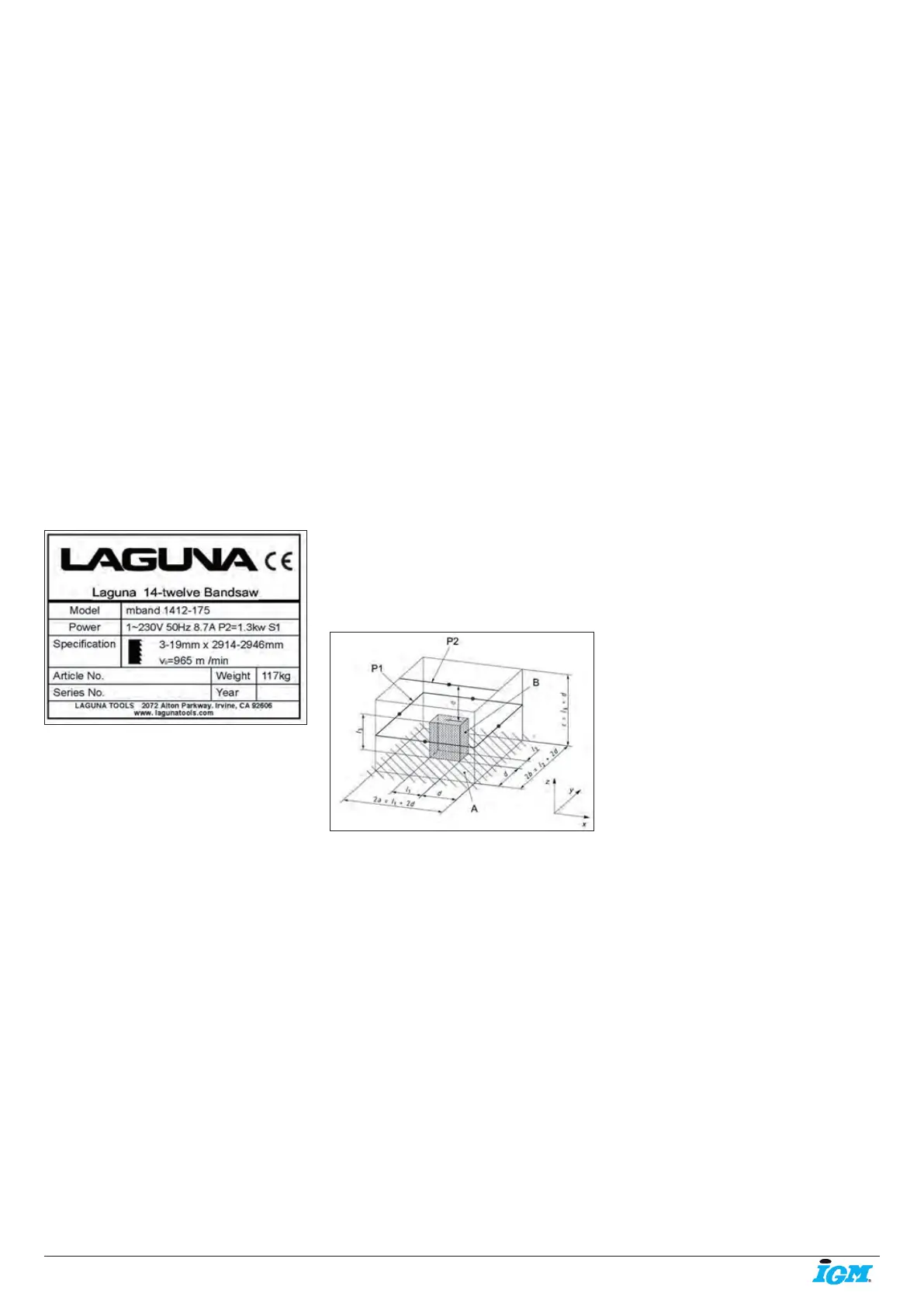

Azonosítás
A gép hátsó részén megtalálható a gép összes
adatát felsoroló, beleértve a gyártási számot, a
típust és szalag hosszát is, címke.
5. ábra
Ez a szalagfűrészgép úgy van megtervezve,
hogy biztonságos munkát biztosítson hosszú
éveken keresztül. Az összeszerelés illetve az
üzemeltetése előtt teljes tartalomban olvassa el
a használati útmutatót.
A fűrészszalag mindig lefelé, az asztal
irányába mozog, ezért kevés a veszélye
annak (kivéve a speciális vágásokat), hogy a
levágott munkadarab darabja a kezelő irányába
repüljön, amit visszarúgásnak nevezünk. A
visszarúgás veszélye az asztali fűrészgépnél
nagyobb.
Ebből az okból, az asztalosok többsége
előnyben részesíti a szalagfűrészgépet,
különösen kis darabok vágásakor. A
szalagfűrész egyedi tulajdonsága abban is
rejlik, hogy a munkadarabot forgatni lehet a
fűrészszalagon és így ívet is lehet vágni.
Mivel a fűrészszalag viszonylag vékony,
kevesebb energiával képes nagy
munkadarabokat vágni. Ebből az okból
kifolyólag, a szalagfűrészgépet gyakran
használják az egzotikus fák darabolására.
3.2 Műszaki adatok
Motor 230V, 2,237 kW, 50Hz, 1 fázisú
Megszakító
16 A, kikapcsolási jellemző C (16/1/C)
Betét 463 mm
Öntöttvas munkaasztal
508 mm x 660 mm
A munkaasztal dőlés szöge
- 6 foktól + 45 fokig
A derékszögű vonalzó hornya
9,5 mm x 19 mm
Az asztal magassága 965 mm
Vezető kerekek Öntöttvas
Vágási magasság 406 mm
Minimális szalag hossz 3651 mm
Maximális szalag szélesség 31,75 mm
Minimális szalag szélesség 3 mm
Vezetők Kerámia
Magasság 1 975 mm
Méretek Sz x H 919 mm x 759 mm
A gép talapzata 688 mm x 500 mm
Méretek a mobilis bővítménnyel (H x Sz)
1093 mm x 797 mm
Talapzat mobilis bővítmény nélkül
949 mm x 618 mm
Szállítási tömeg 200 kg
Tömeg 186 kg
Méretek Sz x H x M
2070 mm x 860 mm x 615 mm
Mobilis bővítmény Opcionális
Világítás Opcionális
A vonalzó méretei 18,5 mm x 57,5 mm
3.3 Zaj kibocsátás
Ekvivalens hangnyomás szint A az EN ISO
3746 szerint 73,56 dB(A), Bizonytalanság, K
dB-ben: 4,0 dB (A) az EN ISO 4871 szerint.
A megadott értékek kibocsátási szintek, és nem
feltétlenül biztonságos működési zajszintek.
Noha a kibocsátási szintek és az expozíció
között kapcsolat van, nem lehet megbízhatóan
meghatározni, hogy szükség van-e további
óvintézkedésekre vagy sem. A tényleges
expozíciós szintet befolyásoló tényezők
magukban foglalják a munkahely kialakítását,
más zajforrásokat stb., azaz a gépek és más
folyamatok számát. A megengedett expozíciós
szint országonként is eltérhet.
6. ábra
4. Általános munkavédelem
FIGYELMEZTETÉS: Saját biztonsága
érdekében a használat előtt olvassa el és értse
meg a kezelési útmutatót.
1. Védje a szemét.
2. Amíg mozgásban van a fűrészszalag
ne próbálkozzon a becsípődött anyag
eltávolításával.
3. Tartsa be a fűrészszalag megfelelő
megfeszítését, vezetést és ellenőrizze a
csapágyakat.
4. Vágás előtt állítsa be a vonalzót.
5. A munkadarabot szorítsa a munkaasztalhoz.
6. MUNKA KÖZBEN MINDIG HASZNÁLJA AZ
ADAGOLÓT. Tartsa távol a karját, a kezét és az
ujjait a fűrészszalagtól.
4.1 Biztonsági szabályok
• A biztonsági burkolatokat tartsa működőképes
állapotban.
• Távolítsa a kulcsokat és más szerszámokat
a fűrészgépről. Megszokássá váljon a
gép bekapcsolása előtt ellenőrizni, hogy a
felületéről eltávolítottunk-e minden kulcsot vagy
szerszámot.
• Tartsa a munkafelületet tisztán. A műhelyben
vagy a gép közelében lévő rendetlenség
sérülés oka lehet.
• Ne használja veszélyes környezetben.
Ne használja a gépet vagy a szerszámokat
nedves vagy vizes környezetben, vagy eső
alatt. Biztosítani kell a munkahely megfelelő
megvilágítását.
• Tartsa távol a gyerekeket a géptől. Az összes
gyerekeket és a nem szakképzett személyzetet
tartsa távol a géptől illetve a munkahelytől.
• Biztosítsa a műhelyt a gyerekektől zárral, a
főkapcsoló vagy az indító kulcs biztonságos
tárolásával.
• Munka közben ne használjon erőt. A
megfelelő gép vagy szerszám a munkát
jobban és biztonságosabb gyorsasággal és
teljesítménnyel végzi el, amelyre tervezve van.
• A munkához csak megfelelő eszközöket
használjon. Ne használjon olyan szerszámokat
vagy kiegészítőket, amelyek nem erre vannak
tervezve.
• Használjon megfelelő hosszabbító kábelt.
Győződjön meg arról, hogy a hosszabbító
kábel jó állapotban van. Ha hosszabbító kábelt
használ, győződjön meg arról, hogy megfelelő
erősségű. A nem megfelelő hosszabbító
kábel használata túlmelegedéshez vagy
energiavesztéshez vezethet.
• Viseljen megfelelő munkaruhát. Ne viseljen
laza ruházatot, nyakkendőt, kesztyűt, karkötőt,
gyűrűt vagy egyéb kiegészítőket, amelyek
beleakadhatnak a mozgó alkatrészekbe.
Javasoljuk a csúszásmentes lábbeli
használatát. A hosszú hajat fogja össze.
• Mindig használjon védőszemüveget. Ha vágás
közben por keletkezik, használjon pormaszkot.
A hétköznapi szemüveg lencséje nem ütés álló;
ez nem biztonsági védőszemüveg.
• A munkadarabot mindig megfelelően biztosítsa
a nem kívánt mozgástól. Ha lehetőség van
rá, használjon szorítókat vagy satut. Ezek
használata biztonságosabb, mint a munkadarab
kézzel történő tolása és ezzel egyidejűleg
mindkét kezet felszabadítja a gép irányítására.
• Ne dőljön a gépre. Mindig tartsa meg az
egyensúlyt.
• Rendszeresen tartsa karban a gépet. A tiszta
és biztonságos munka biztosítására csak éles
és tiszta szerszámot használjon. Tartsa be a
kiegészítők kenési és karbantartási előírásait.
• A kiegészítők cseréje előtt, mint pld. a
fűrészszalag vagy a vezetők, csatlakoztassa le
a gépet a feszültségforrásról.
• Csökkentse a véletlenszerű indítás
kockázatát.
A gép hálózatra való csatlakoztatása előtt meg
kell győződni, hogy a kapcsoló „KIKAPCSOL”
helyzetben van.
• Csak ajánlott kiegészítőt használjon. A javasolt
kiegészítők listáját a kezelési útmutatóban
találja. A nem megfelelő kiegészítő használata
sérüléshez vezethet.
• Soha se álljon a gépre. A fűrészgép feldőlhet
vagy beleakadhat a fűrészszalagba.
• Ellenőrizze a gép részeinek meghibásodását.
A gép bármilyen további használata előtt
gondosan ellenőrizze a biztonsági elemeket
vagy egyéb részeket, amelyek az előző
használat közben megsérülhettek. A megfelelő
működés biztosítása érdekében ellenőrizze
a mozgó alkatrészek elhelyezkedését,
rögzítését, sérüléseit vagy minden egyéb
olyan körülményt, amely befolyásolhatja
a gép működését. A sérült biztonsági
segédeszközöket vagy védő felszereléseket a
gép használata előtt ki kell javítani vagy ki kell
cserélni.
• Az anyag adagolásának iránya. Az anyagot
csak a kés vagy a maró forgásirányával
ellentétes irányába kell adagolni.
• Sohase hagyja a gépet felügyelet nélkül,
használat után kapcsolja ki. Ne hagyja a gépet
felügyelet nélkül míg teljesen le nem áll.
