lamber 01F User Manual

TIMERDOS
- Um die Dosiermenge zu
erhöhen die Einstellschraube
(mit dem mitgelieferten
Imbusstift) im Uhrzeigersinn drehen.
gelben
Den roten Ring nicht drehen!
- Per aumentare la dose
di detergente ruotare in senso
orario la vite di regolazione con
la chiave in dotazionegialla
N.B.: non ruotare il disco rosso !
- To increase the detergent
dose turn CW the regulation
screw with the included keyjellow
N.B. Do not turn the Red disc !
Portata pompa dosatrice
Portée pompe doseur de lavage
Detergent pump delivery
Wassermenge
-
+
0"-30"
4
1
5
2
6
3
+
TIMER DOSATORE DI LAVAGGIO
TIMER DOSEUR THE LAVAGE
DETERGENT PUMP TIMER
TIMER ZU
WASCHMITTELDOSIERPUMPE
1 cc/sec=3,6 Lit/h
disco giallo
disque jaune
yellow disc
gelber Ring
disco rosso
disque rouge
red disc
roter Ring
vite di regolazione
vis de régulation
regulation screw
Einstellschraube
- Tourner dans le sens des
aiguilles d'une montre la vis de
régulation par la clé
en dotation.
jaune
Att.! Ne tourner pas le
disque rouge !

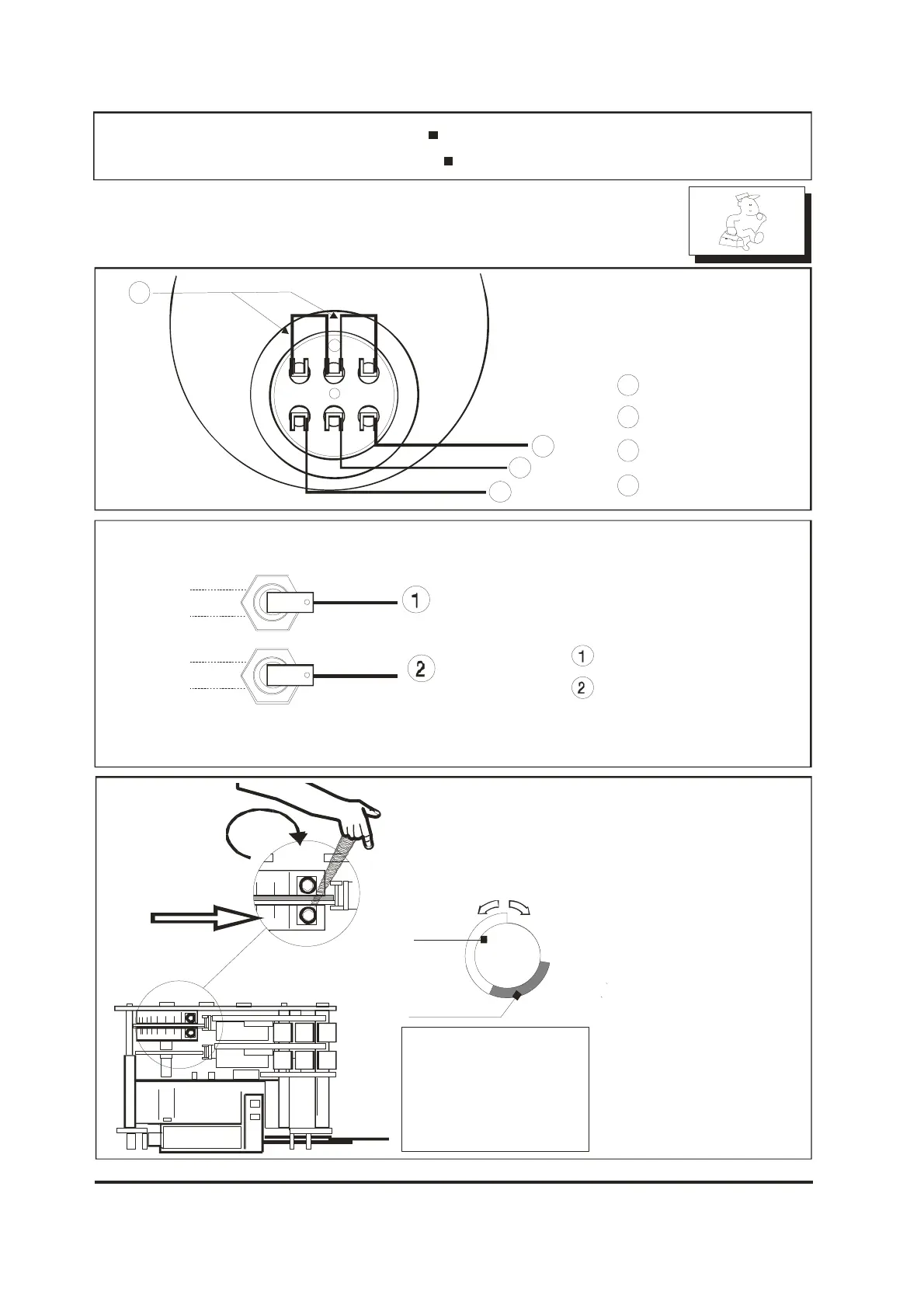

SCHEMA COLLEGAMENTI
SCHEMA BRANCHEMENTS
CONNECTIONS SCHEME ANSCHLUßSCHEMA
Resistenza BOILER - Résistance SURCHAUFFEUR
BOILER Elements - BOILERHEIZUNG
4
1
2
1
3
4
2
3
Marrone - Marron
Braun - Braun
Nero - Noir
Black - Schwarz
Nero - Noir
Black - Schwarz
Ponticelli - Ponts
Staples - Brücke
Resistenza VASCA - Résistance CUVE
TANK Elements - TANKHEIZUNG
Marrone - Marron
Brown - Braun
Blu - Bleu
Blue - Blau
Colle01f3t-2004
