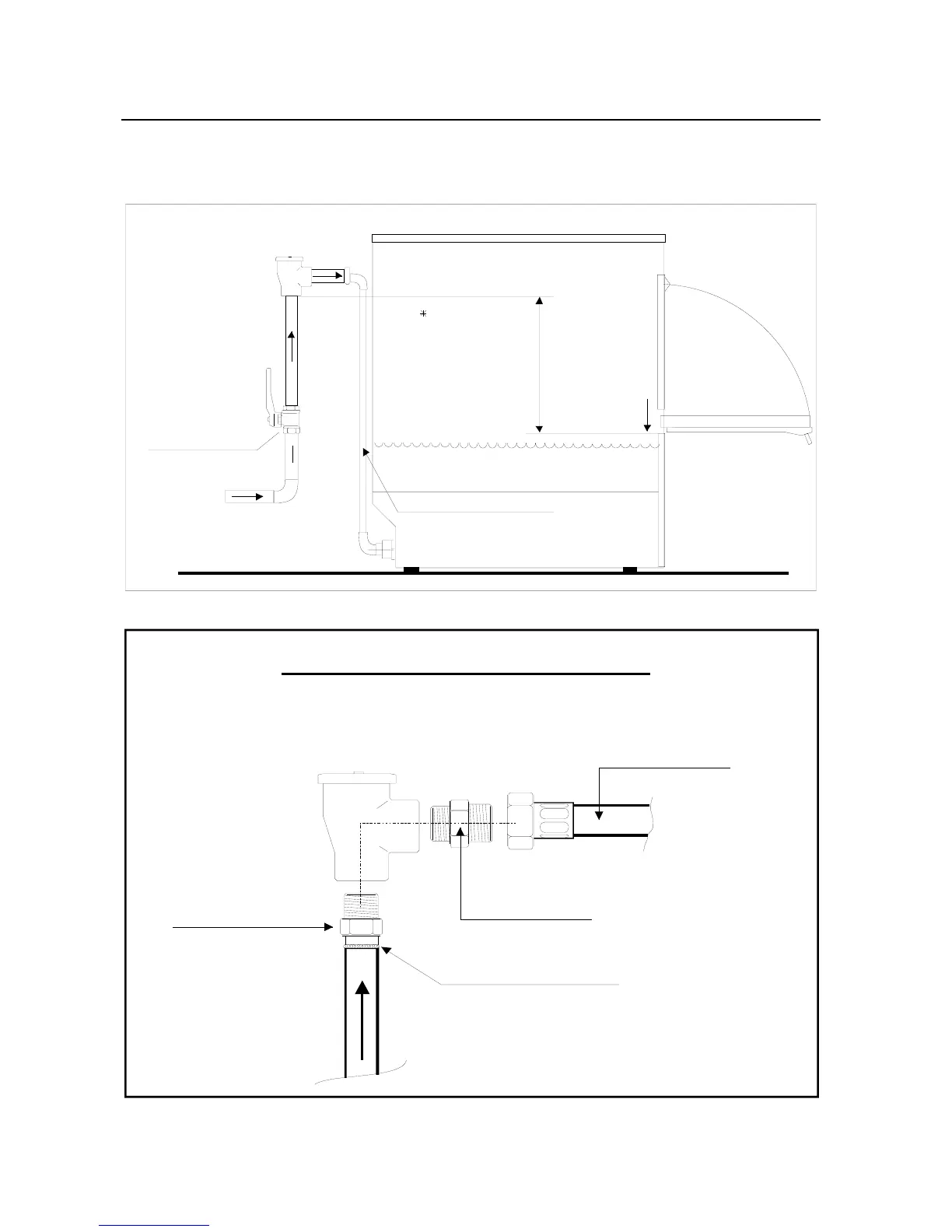

Connexion soupape antivide:
La machine est livrée avec une soupape antivide conforme à la norme ANSI/ASSE 1001.
Connecter cette soupape en la raccordant au tuyau entrée de la Lave-vaisselle, comme dessin ci-dessous
conformements à la norme ANSI/ASSE 1004.
idr-ul-vacuum
min 6”
Vanne d’arrêt
Branchement eau
Tuyau charge me nt eau
Soupape antivide
6” pour
ASSE standards
Niveau maximum
de l’eau
Branchement eau
Souder !
Installation Soupape antivide
Lave-vaisselle/Verres
Tuya u cha rge me nt eau
cod.0900007
Raccord ½ ”
cod.0200944
Raccord reduit 3/4 -½”
cod.0200919
”
cod.0500603
Soupape antivide
