CARACTERÍSTICAS TÉCNICAS
M
CURVAS DE TRABAJO - PRESIÓN/CAUDAL GAS
M
CURVAS DE TRABAJO: Indican la potencia en kW, en función de la contrapresión, en
mbar, en la cámara de combustión.
CURVAS PRESIÓN/CAUDAL GAS: Indican la presión del gas, en mbar, (en los puntos
Pi y Pt de la rampa gas) necesaria para obtener un determinado caudalen m3/h.
Las presiones se miden con el quemador funcionando y con una cámara de combu-
stión a 0 mbar. Si la cámaratiene una presión positiva, la presión del gas necesaria
será la del diagrama más el valor de la presión de la cámara.

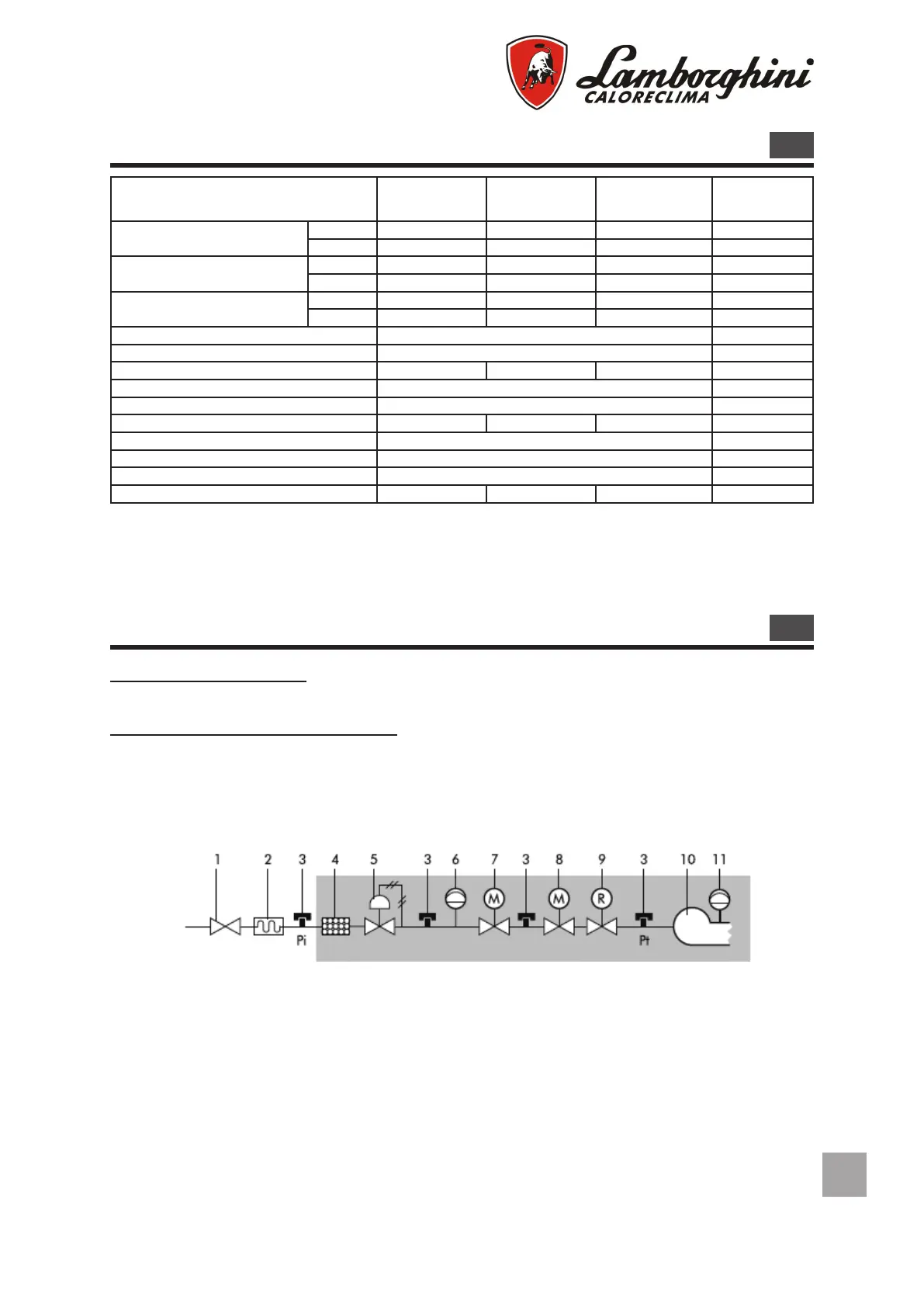

Descripción
1 Llave de corte con garantía de estanqueidad a
1 bar y pérdida de carga 0,5 mbar.
2 Junta antivibrante.
3 Toma de presión gas para medir la presión.
4 Filtro gas
5 Regulador presión gas.
6 Órgano de control de la presión mínima del
gas (presóstato).
7 Electroválvula de seguridad clase A. Tiempo
de cierre Tc ≤ 1”.
8 Electroválvula de seguridad clase A. Tiempo de
cierre Tc ≤ 1”. Potencia de arranque comprendida en-
tre el 10% y el 40% de la potencia térmica nominal.
9 Órgano de regulación del caudal de gas, normal-
mente colocado en la electroválvula 7 ó 8.
10 Cabeza de combustión.
11 Órgano de control de la presión mínima del aire
(presóstato).
Rampa gas base
DESCRIPCIÓN EM 3-E EM 6-E EM 9-E
Caudal gas natural
min 1,2 2,7 4,3 m
3
/h
max 3,8 6,7 9,0 m
3
/h
Caudal B/P
min 0,4 1,0 1,5 m
3
/h
max 1,4 2,4 3,2 m
3
/h
Potencia térmica
min 11,9 27,0 43,0 kW
max 37,7 66,6 89,5 kW
Motor 100 W
Transformador 12/48 kV/mA
Potencia eléctrica absorbida máx. 220 215 230 W
Presión metano 20 mbar
Presión B/P 30 mbar
Peso 11,5 12,6 13,7 kg
Alimentación eléctrica 230V-50/60Hz monofase
Categoría II 2H 3P
Grado de protección eléctrica 20 IP
Ruido (*) 60 61 70 dB(A)
(*) Presión sonora medida en el laboratorio combustión del fabricante, con quemador funcionante en caldera de prueba a la
potencia máxima.
