LAMILUX F100 round - Motor Tandem Typ JM-DC

16
Customized
Intelligence
Dem Kunden dienen als Programm
24V/230V Motor tandem „Typ JM-DC“
24V/230V drive tandem „Type JM-DC“

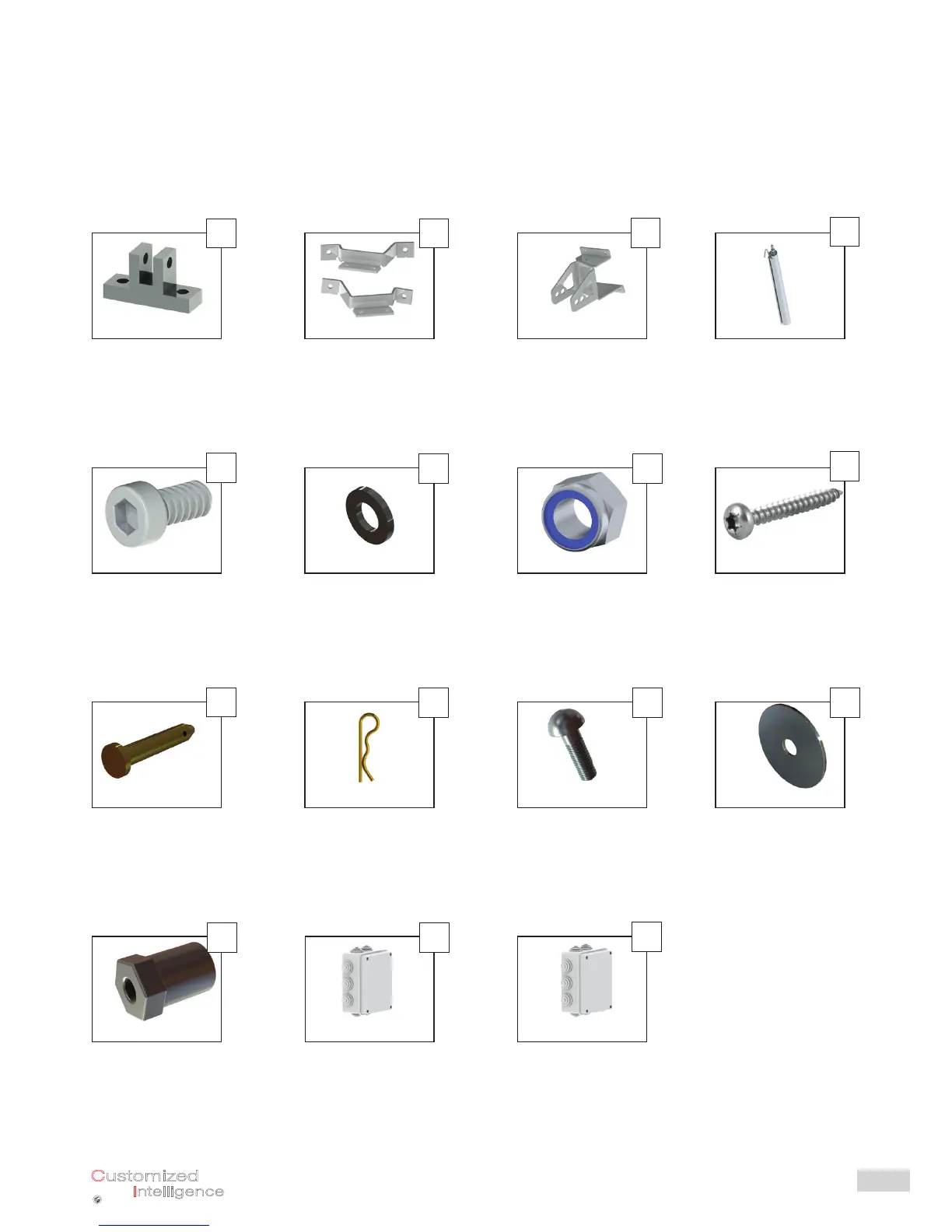

Einzelteile:
Components:
6er Flügelbock
wing bent
#304238
Flügelbockkonsole
wing bent console
Motorkonsole
motor console
#210026
Zylinderschraube
DIN 912 M6x20
cylinder head screw
DIN 912 M6x20
#206101
Aufnahmebolzen
locating bolt
#206101
Sicherungssplint
lock splint
1 2
3
10
#209194
Lüftungsnetzteil
nur bei 230V Version
power pack for ven-
tilation only for 230V
version
#217117
Bohrschraube
5,5x35
drilling screw 5,5x35
Motor 24V/230V
driver 24V/230V
#216800
Schraubhülse M5
threaded bush
#216800
Stiftschraube
JM-DC
stud screw JM-DC
#216800
Unterlegscheibe 5,2
washer 5,2
4
5
12
#201678
Scheibe
DIN 125 6,4
washer
DIN 125 6,4
13 14
9
#200758 #216962
6
8
11
#208384
Gleichlaufsteuerung
LA-GL/2
synchronous-speed
control LA-GL/2
15
Mutter selbstsichernd
M6
self-locking nut M6
#206040
7
