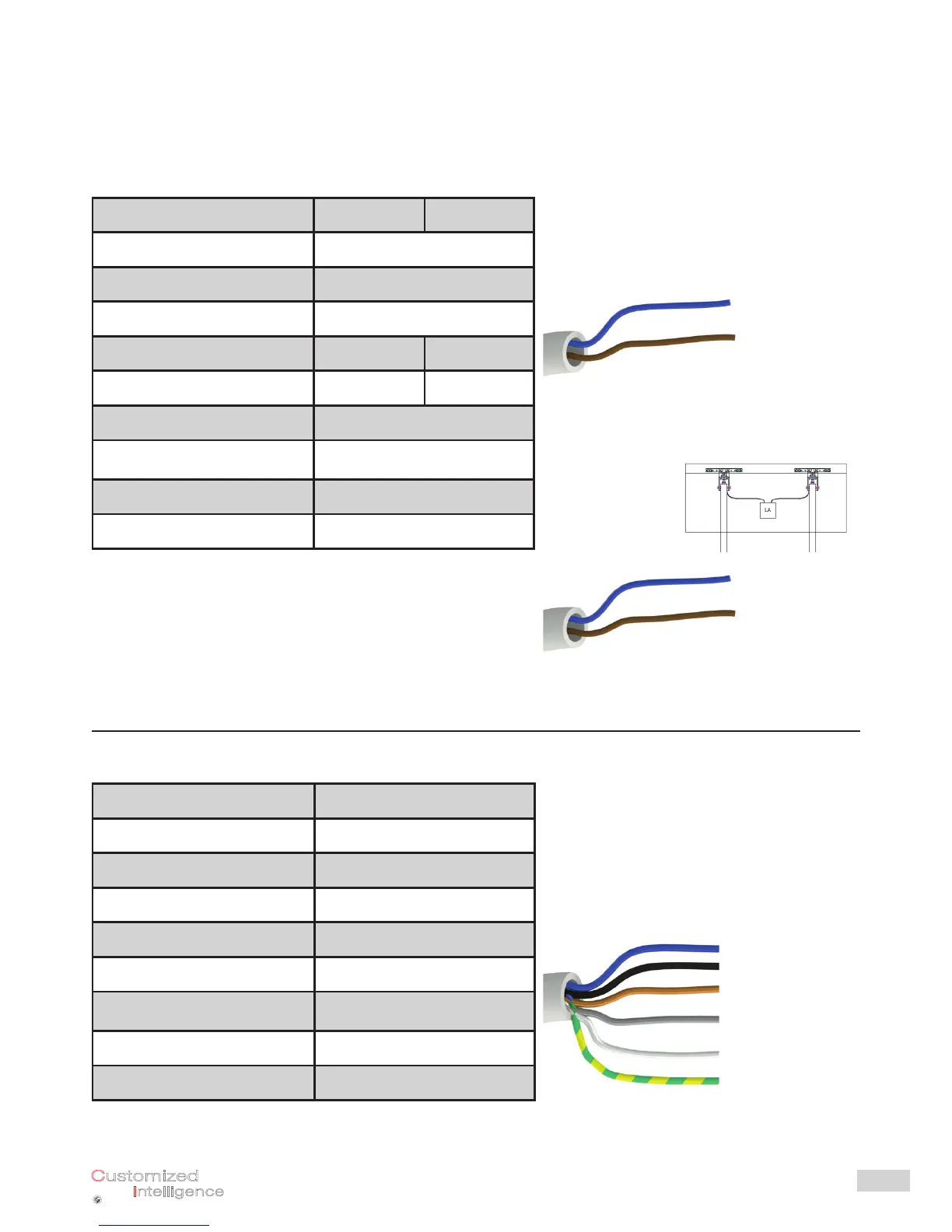

Anschlusspläne Elektromotoren
Wiring diagrams of electric drives
Lüftung elektrisch 24V/230V
Ventilation electric 24V/230V
Technische Daten | technical details Jo65 Jo100
Antriebstyp |
driving force
Spindelhubantrieb | spindle drive
Versorgung | maintenance 24V DC, +4/-2V
Bemessungsstrom |
rated current 0,8A / 19,2W
Nennkraft |
nominal force 650N 1000N
Laufzeit |
run-time ca. 375mm/min ca. 200mm/min
Gehäuse |
case Aluminium | aluminium
Schutzart | safety class IP65
Lastabschaltung |
load breaking integriert | integrated
Kabellänge | cable length 1,7m - 2,4m
Solo / Tandem 24V
bl + -
auf zu
br - +
Solo / Tandem 24V
blue + -
open close
brown - +
Um einen störungsfreien Betrieb zu
gewährleisten müssen die Antriebe
über eine externe Gleichaufregelung
synchronisiert werden!
To ensure a smooth operation, the
drives need to be synchronised via an
external synchronisation control!
Lüftung elektrisch 230V
Ventilation electric 230V
Technische Daten | technical details SP8
Antriebstyp |
driving force
Spindelhubantrieb | spindle drive
Versorgung | maintenance 230V AC, 0,2A
Nennkraft |
nominal force 800N
Laufzeit |
run-time ca. 420 mm/min
Gehäuse |
case Aluminium | aluminium
Schutzart | safety class IP54
Lastabschaltung |
load breaking integriert | integrated
Kabellänge | cable length 1m
Solo 230V
bl
sw auf
br
zu
gy
ws
gn/ge
}
L
N
PE
Ansteuerung
gegenseitig
verriegelt |
locked control
