1 Verwendung der Bedieneinheit
Die Bedieneinheit ermöglicht die Bedienung der ETAMATIC OEM. Der Funkti-
onsumfang der Bedieneinheit entspricht dem der Bedienoberfläche der ETA-
MATIC / ETAMATIC S. Verwenden Sie daher für die Bedienung der ETAMATIC
OEM die dafür mitgelieferte Betriebsanleitung.
In dieser Anleitung erhalten Sie einen Überblick über:
• den Anschluss der Bedieneinheit an die ETAMATIC OEM,
• die Tastenfunktionen,
• einen Teil der Anzeige- und Bedienfunktionen.
2 Anschluss an die ETAMATIC OEM

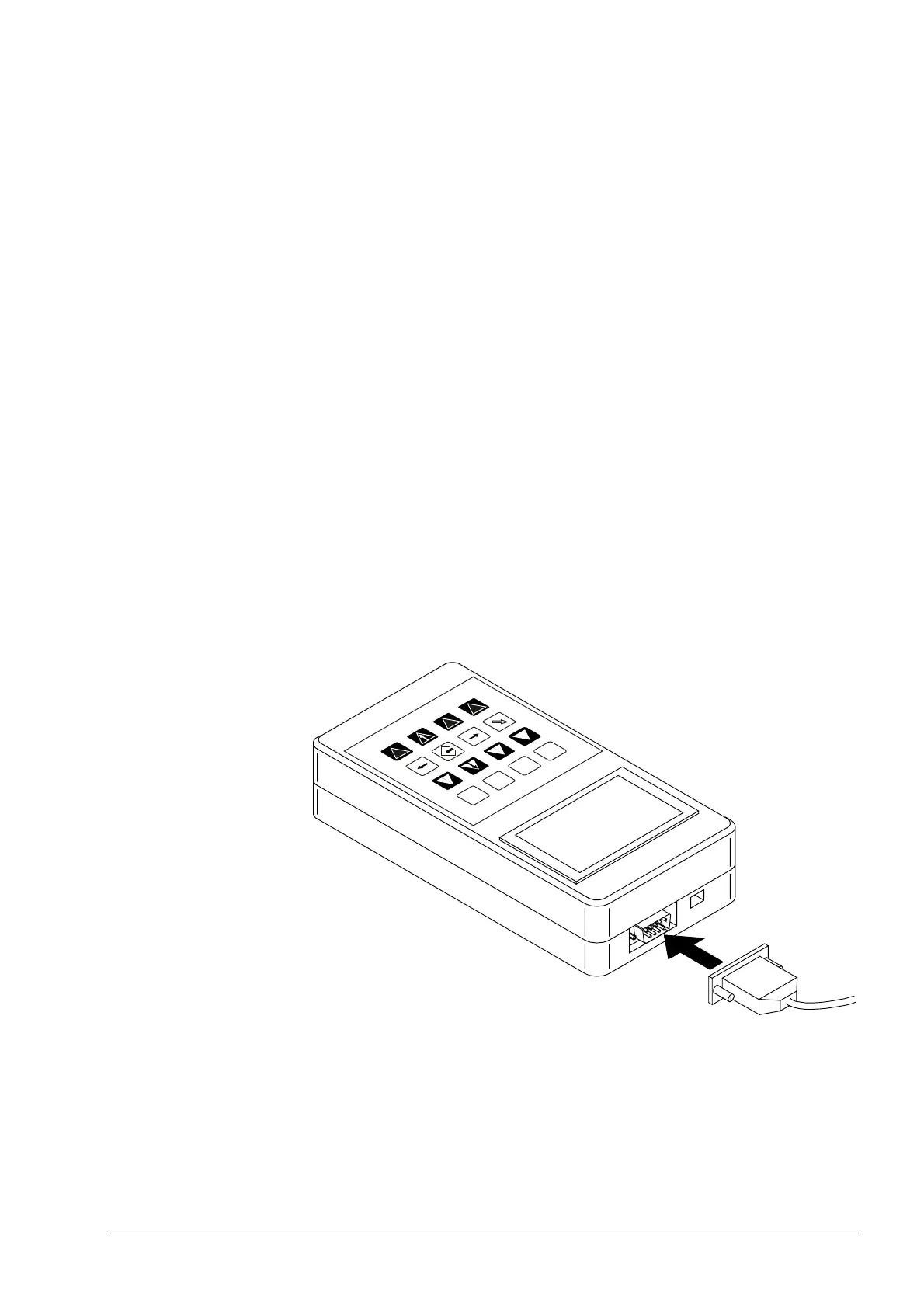

Die Bedieneinheit ist über den 9-poligen Sub-D-Stecker mit der ETAMTIC OEM
zu verbinden. Verwenden Sie dazu das mitgelieferte Anschlusskabel mit der
Artikel-Nr. 663R0430. Die Datenübertragung läuft über den LAMTEC SYSTEM
BUS.
Alternativ besteht die Möglichkeit die Bedieneinheit am Kabel des Kundenin-
terface anzuschließen. Dafür liegt ein Adapterkabel bei, mit der Artikel-Nr.:
663R0426. Ziehen Sie den 6-pol. Stecker am Kundeninterface ab und stecken
das Adapterkabel auf den 6-pol. Stecker.
