LAS 11807 - Français; Données Techniques; Instructions de Montage

13
DONNÉES TECHNIQUES:
INSTRUCTIONS DE MONTAGE
ELÉMENTS NÉCESSAIRES:
Avant de commencer le montage veuillez contrôler si le porteur de bicyclettes est complet. Lisez aussi les instructions de montage soigneusement et observez
absolument les instructions de sécurité, s.v.p. N’oubliez pas que certains des éléments nommés dans la liste des éléments ont déjà été montés. Sous réserve de
modications techniques.
Charge utile max. : 35 kg
Rails pour les bicyclettes Fixations pour les rails Guides-ceinture
Poids propre env. 6 kg
SOMMAIRE
DONNÉES TECHNIQUES 13
INSTRUCTIONS DE MONTAGE 13
FIXATIONS POUR L’ÉTRIER EN FORME D’U 14
COMMENT ATTACHER LES BICYCLETTES SUR LE PORTEUR POUR TIMON 15
SCHÉMA ÉCLATÉ 17
DONNÉES DE CONTACT 17
PORTEVELOS SUR TIMON

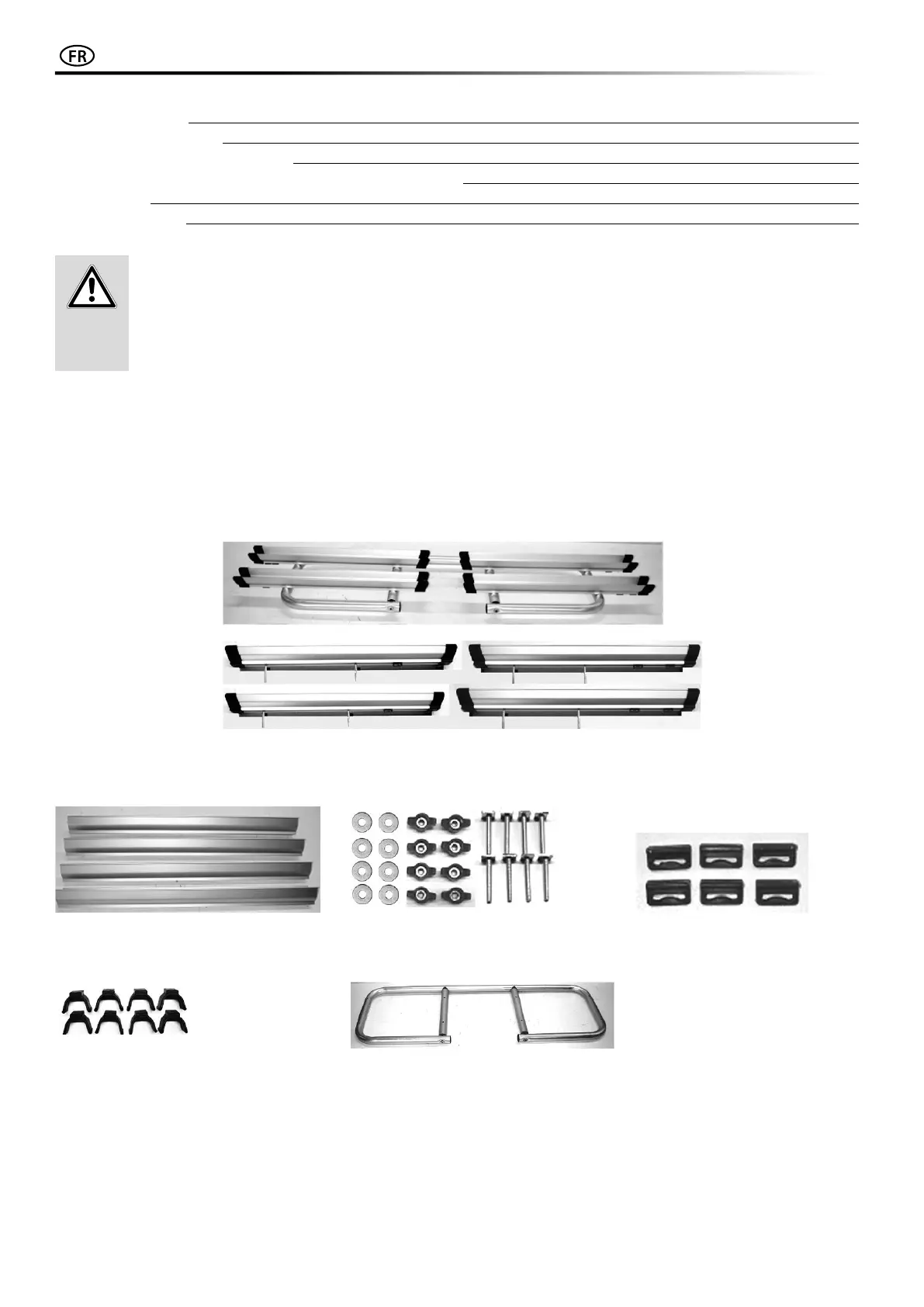

Image no 1
Embouts de fermeture Cadre de base
Commencez en préparant les rails pour les bicyclettes: Posez respectivement deux vis coulisseaux M6 x 50 d’en bas dans la coulisse des rails. Puis mettez
respectivement un guide-ceinture dans la coulisse de deux des rails et respectivement deux des guides-ceintures dans celle des autres deux rails. Mettez après
les embouts de fermeture sur les deux bouts des rails. Posez ensuite les rails sur le cadre de base et mettez les lets des vis coulisseaux dans les taraudages qui
se trouvent dans ce cadre de base. Fixez-les avec les rondelles de 6 mm et les vis d’adaptation femelles en matière plastique. N’oubliez pas qu’une unité pour
une bicyclette consiste en un rail avec un ou deux guides-ceinture respectifs (et deux ceintures pour la roue avant et un pour la roue arrière). Veillez à ce que les
guides-ceinture montrent vers l’extérieur. Si vous dévissez les vis d’adaptation femelles, vous pourrez adapter les rails facilement vous même.
Lisez attentivement la notice d‘utilisation avant la mise en service et respectez toutes les consignes de sécurité !
Conservez l‘emballage d‘origine, le justicatif d‘achat et la présente notice pour vous y référer ultérieurement ! Si vous
transmettez cet attelage à quelqu‘un d‘autre, remettez-lui également ce mode d‘emploi. Tout non-respect peut entraîner des
dommages corporels, endommager l‘appareil ou vos biens ! Avant la mise en service, veuillez contrôler le contenu de l‘embal-
lage quant à l‘absence de dommages et vérier si toutes les pièces sont présentes !
AVERTISSEMENT
