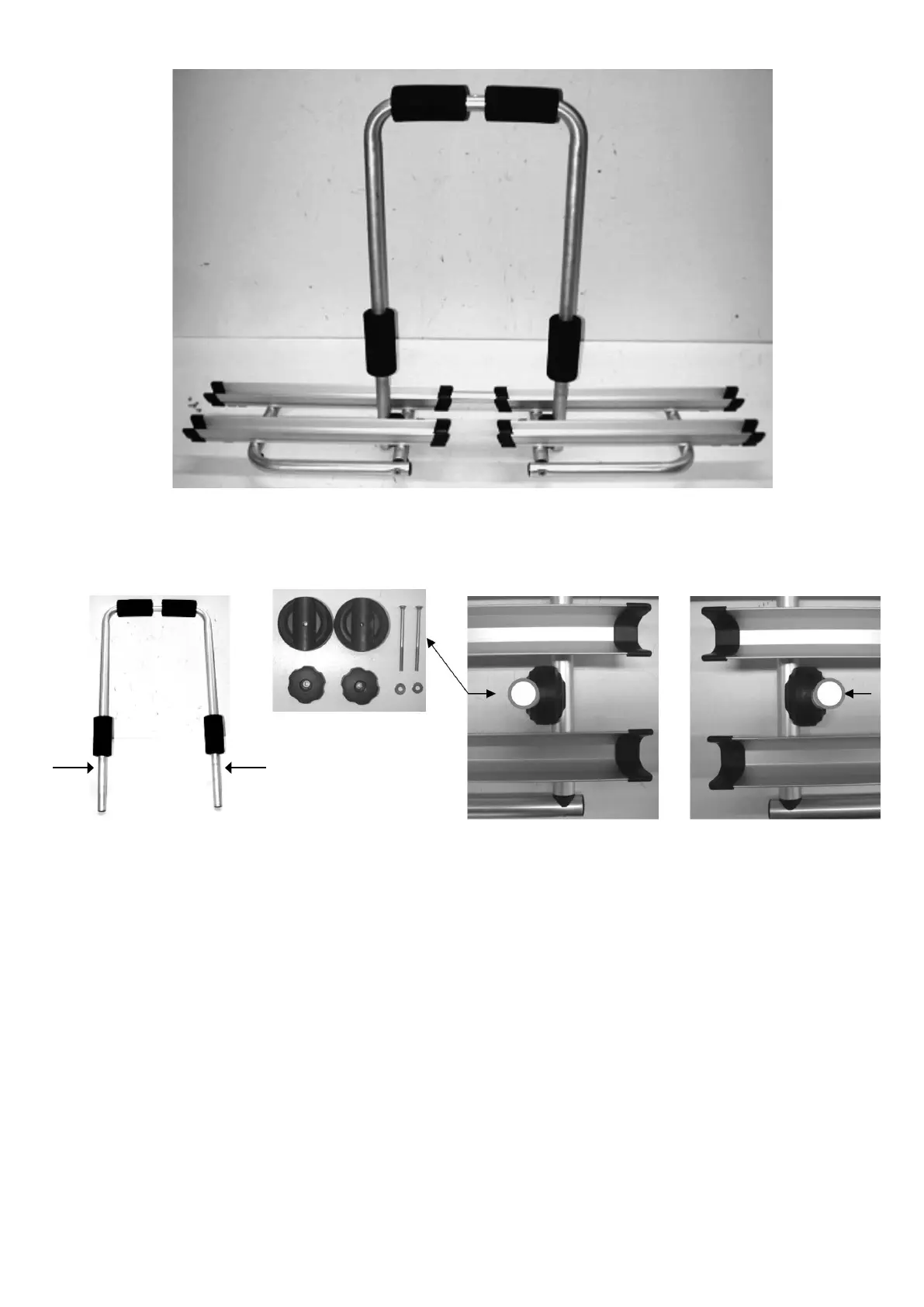

Il ferro a U si monta nel seguente modo. Le protezioni in gomma si trovano già sul ferro a U. Inserire i dischi dentati sfalzati di 90°, come mostrato nella
visualizzazione dei dettagli all’interno dei tubi distanziali. Mettere il ferro a U e serrare per mezzo delle viti a testa quadra M6 x 100 che si inseriscono prima nel
ferro a U, poi nel disco dentato ed inne nel tubo distanziale. Assicurare il ferro a U per mezzo delle rondelle da 6mm e del da-do zigrinato di plastica. Se occorre,
è possibile spostare di poco il ferro a U, dopo il posizionamento delle bici-clette in modo che si possa aprire la cassa per bottiglie del caravan. Vedere immagine
sottostante.
Immagine 2
PEZZI OCCORRENTI
FERRO A U
FISSAGGIO DEL FERRO A U
Fori
