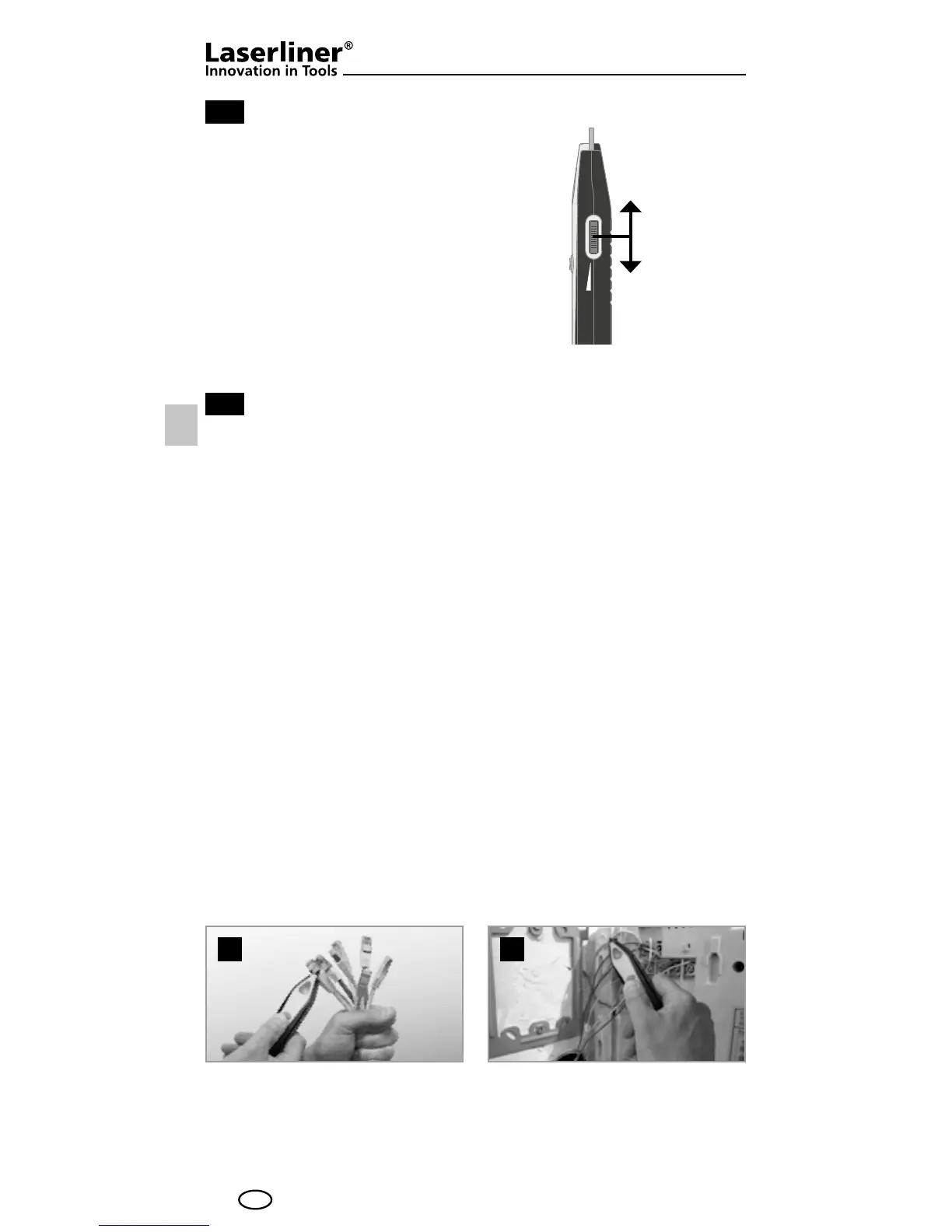

Odbiornik RECV
1. Przytrzymać wciśnięty przycisk
trybu testowego (14)
2. Przesunąć odbiornik
wpobliże nadajnika
3. Gdy rozlegnie się sygnał iświeci
wskaźnik stanu (12), oba
urządzenia są gotowe do pracy
4. Podążać za sygnałami
Zwiększanie
głośności /
głębokości
pomiaru
Zmniejszanie
głośności /
głębokości
pomiaru
Porady
• Zmniejszać stopniowo sygnał nadajnika za pomocą regulatora
natężenia (13), aby lepiej zlokalizować szukany przewód.
Szukany kabel może zostać zlokalizowany dzięki różnicy natężenia
dźwięku i jest sygnalizowany najjaśniejszym światłem wskaźnika
stanu (12) lub sygnałem o maksymalnym natężeniu.
• Najlepsze wyniki szukania można uzyskać wtedy, kiedy końcówka
pomiarowa (11) ma bezpośredni styk metaliczny z szukanym
przewodem. W wyniku tego kontaktu emitowany jest wyraźnie
słyszalny skok sygnału. Silniejsze sygnały otrzymywane są również
na końcówkach kabli (rysunek a) lub bezpośrednio na poszczególnych
żyłach (rysunek b).
• Równolegle przebiegające przewody elektryczne mogą
powodować zakłócające hałasy w przewodzie pomiarowym.
Jeżeli zakłócenie obce byłoby zbyt silne, jeżeli jest to możliwe,
wyłączyć zasilanie elektryczne w domu na czas pomiaru.
• Ew. występujące zakłócenia (huczenie itp.) można zredukować
uziemieniem przewodów powrotnych lub ekranowanych
w przewodzie pomiarowym. Uziemienie własną ręką lub palcem
powinno być wystarczające.
2b
2c
a b
