4
Aby uniknąć zakłóceń,
odłączyć wszystkie
połączenia sieciowe.
!

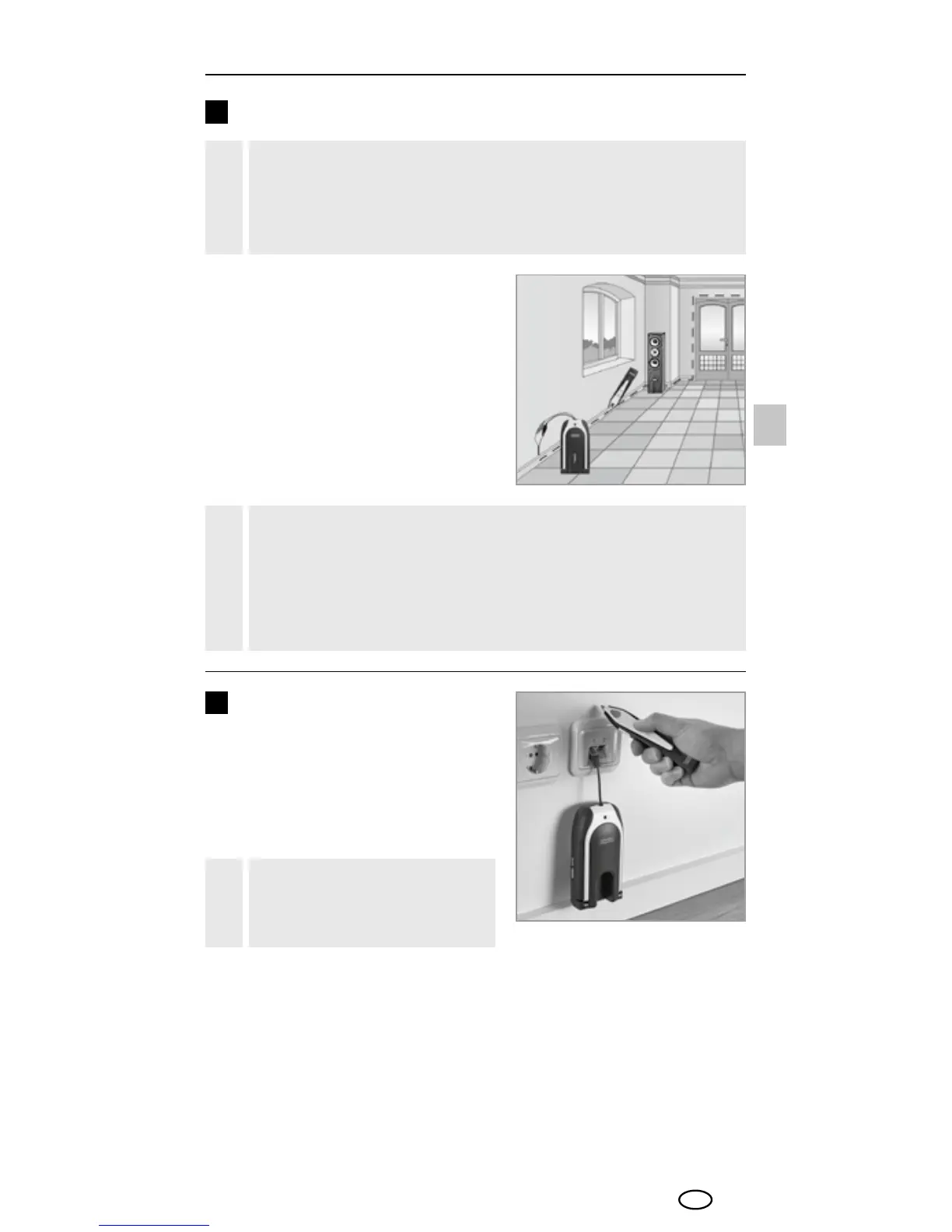

 WyszukiwaniekabliLAN
Podłączyć adapter RJ 45 (8) do
gniazda sieci komputerowej.
Następnie za pomocą odbiornika
i przy wciśniętym przycisku trybu
testowego (14) sprawdzić przewód
.
CableChecker
55
Zmniejszanie
głośności /
głębokości
pomiaru
 Śledzenieprzewodów
3
Odłączyć obwód pomiarowy. Ekranowanie kabli i ekrany
w otoczeniu (osłony metalowe, konstrukcje metalowe itp.)
zmniejszają głębokość pomiaru odbiornika.
!
Podłączyć końcówki kablowe (9)
do żądanego przewodu. Następnie za
pomocą odbiornika i przy wciśniętym
przycisku trybu testowego (14)
sprawdzić przewód.
Sygnał w odbiorniku ustawić na
maksymalną głośność (13), aby
uzyskać maksymalną głębokość
pomiaru.
Wprzypadku śledzenia pojedynczego przewodu
podłączyć czerwony zacisk do szukanego przewodu,
aczarny do masy (przewód uziemiający lub ekran).
Wprzypadku podłączenia do dwóch przewodów
sygnałowych wjednym kablu sygnał jest słabszy.
!
PL
