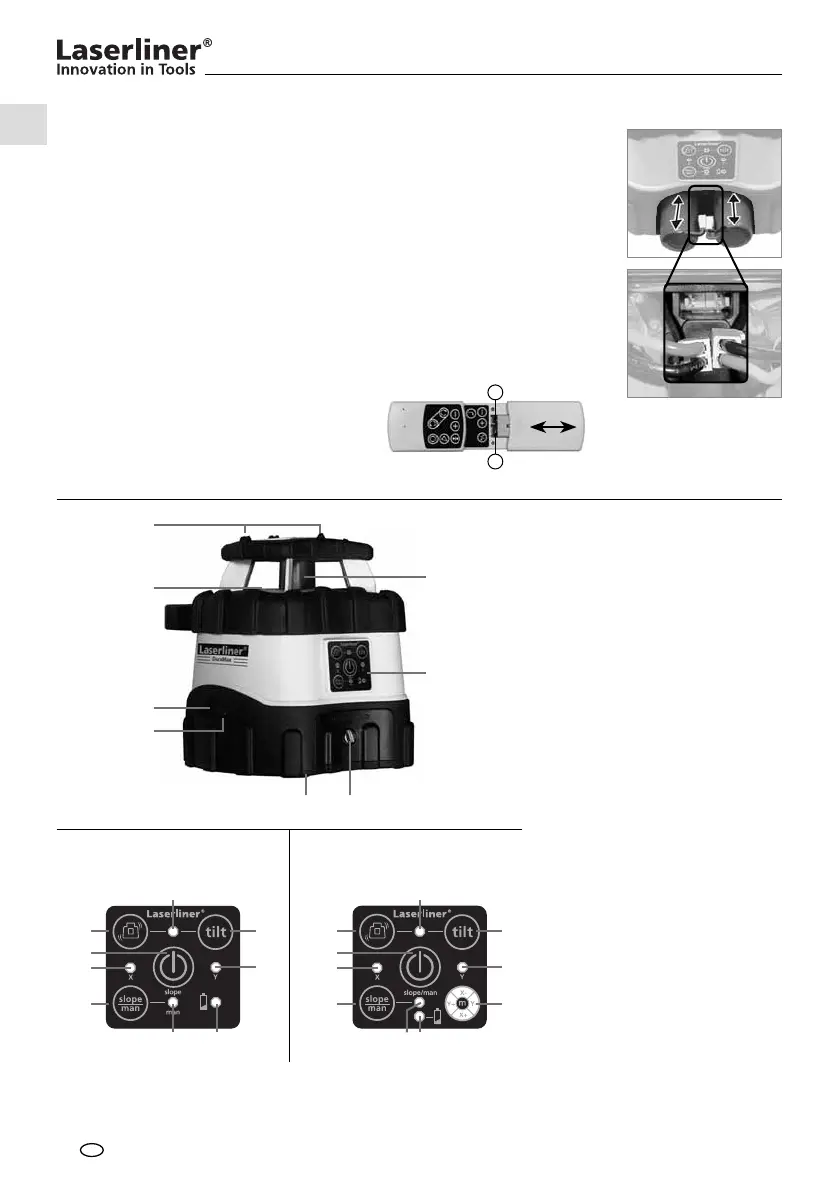

Akku laden
– Vor Einsatz des Gerätes Akkus vollständig aufladen.
– Das Batteriefach (H) öffnen, die Akkus einlegen und die Stecker mit der
Anschlussbuchsen verbinden. Die Stecker passen nur in einer Position in die
Buchsen (siehe Bilder rechts). Batteriefach wieder schließen.
– Ladegerät/Netzteil mit Stromnetz und Buchse (E) verbinden. Bitte nur das
beiliegende Ladegerät/Netzteil benutzen. Wenn ein anderes verwendet wird,
erlischt die Garantie.
– Das Gerät kann ebenfalls mit handels üblichen Alkaline-Batterien (4 x Typ D)
betrieben werden. Die Batterien gemäß den Installations symbolen einlegen.
Dabei auf korrekte Polarität achten.
– Wenn die LED (I) ständig blinkt, müssen die Batterien gewechselt bzw. die
Akkus neu geladen werden.
Einlegen der Batterien beim Commander 50
– Zum Einlegen der Batterie die Abdeckung
komplett öffnen (siehe Abbildung). Auf
korrekte Polarität achten. Die Abdeckung
wieder komplett schließen.
–
+
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
Prismenkopf
Bedienfeld
Schnellvisierung
Empfangsdioden für
Fernbedienung (4 x)
Ladebuchse
Anzeige Batterieladezustand
5/8” Gewinde (Unterseite)
Batteriefach
Betriebs- / Batterieanzeige
LED SingleSlope-Funktion /
manuelle Neigungsfunktion
SingleSlope-Funktion /
manuelle Neigungsfunktion
LED X-Achse
AN-/AUS-Taste
AntiShake-Funktion
LED AntiShake-Funktion /
Tilt-Funktion
Tilt-Funktion
LED Y-Achse
Shutter-Funktion
(DuraMax XPro)
C
D
F
E
A
B
HG
Bedienfeld
DuraMax XPro
K
M
L
N
IJ
O
Q
R
P
Bedienfeld
DuraMax
K
M
L
N
IJ
O
Q
P
