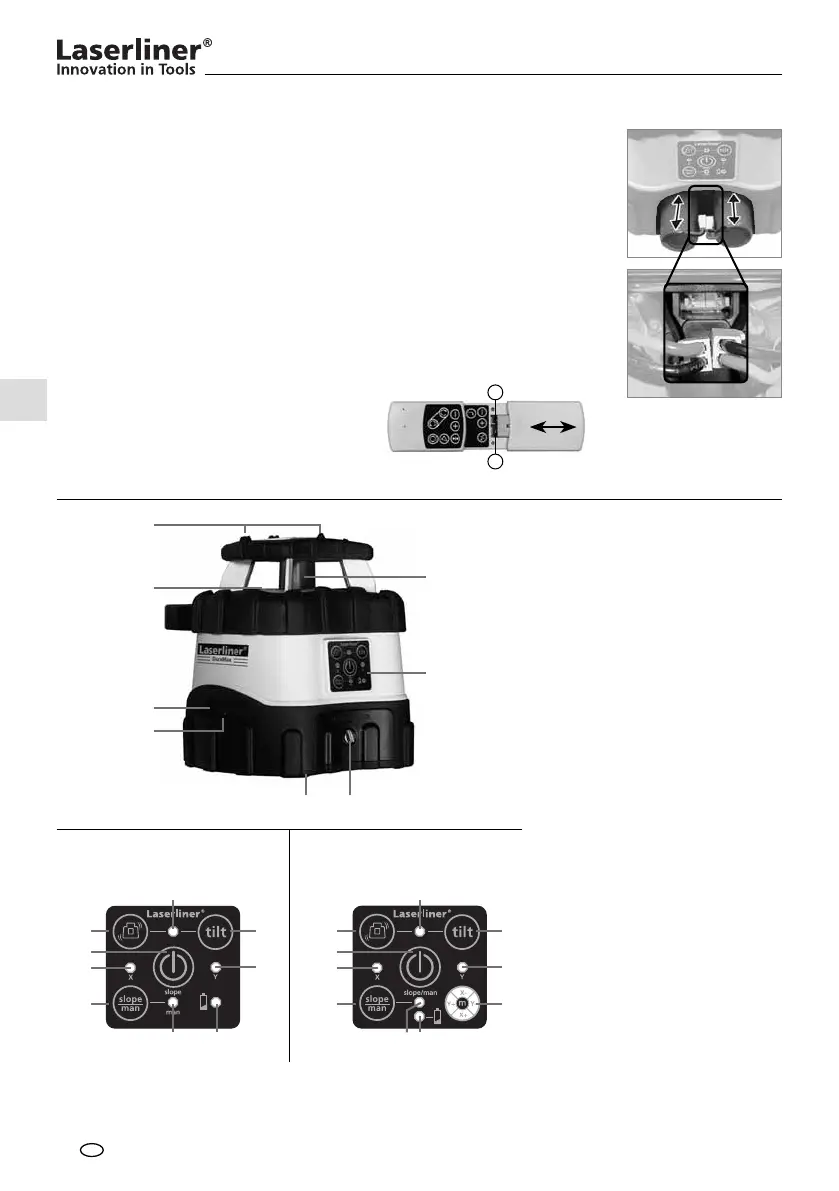

Testa prismatica
Pannello di controllo
Puntamento rapido
Diodi di ricezione per
telecomando (4 x)
Connettore di ricarica
Indicatore dello stato
di carica della pila
Filettatura da 5/8"
(lato inferiore)
Vano delle pile
Indicatore di
funzionamento / pila
LED funzione SingleSlope /
funzione di inclinazione
manuale
Funzione SingleSlope /
funzione di inclinazione
manuale
LED asse X
Tasto ON/OFF
Funzione AntiShake
LED funzione AntiShake /
Funzione Tilt
Funzione Tilt
LED asse Y
Funzione shutter
(DuraMax XPro)
Caricare l'accumulatore
– Prima di utilizzare l'apparecchio caricare completamente l'accumulatore.
– Aprire il compartimento batterie (H), collocare le batterie e connettere le
spine alla presa. Le spine entrano in una sola posizione (guardare figura a
destra). Chiudere nuovamente il compartimento pile.
– Connettere il caricabatteria/fonte alimentazione con la rete elettrica e
inserire la spina nella presa. Utilizzare solamente il caricabatteria fornito.
Se si utilizza altro caricabatteria si perde la garanzia.
– L’apparato può mettersi in funzione anche con batterie alcaline standard
(4 x Tipo D). Collocare le batterie in conformità ai simboli di installazione.
Collocare le batterie nei poli corretti.
– Se il LED lampeggia costantemente cambiare o ricaricare le batterie.
Applicazione delle pile nel Commander 50
– Per applicare la pila aprire completamente
la copertura (vedere la figura ). Attenzione
alla correttezza delle polarità. Richiudere
completamente la copertura.
–
+
C
D
F
E
A
B
HG
Pannello di controllo
DuraMax XPro
K
M
L
N
IJ
O
Q
R
P
Pannello di controllo
DuraMax
K
M
L
N
IJ
O
Q
P
