06

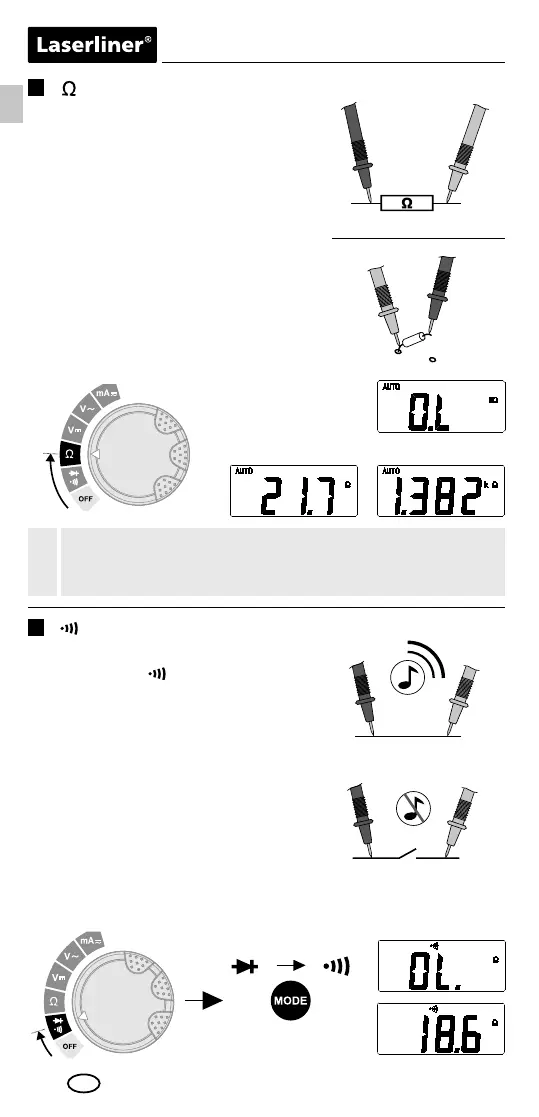

Durchgangsprüfung
Zur Durchgangsprüfung den Drehschalter
auf die Position „ “ stellen und durch
einmaliges Drücken der Taste „Mode“
die Funktion „Durchgangsprüfung“
aktivieren.
Anschließend die Messkontakte mit
dem Messobjekt verbinden. Als Durch-
gang wird ein Messwert von < 30 Ohm
erkannt, welcher durch ein akustisches
Signal bestätigt wird. Sollte kein Mess-
wert, sondern „O.L“ im Display angezeigt
werden, so ist entweder der Messbereich
überschritten oder der Messkreis ist nicht
geschlossen bzw. unterbrochen.
5
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
rot
schwarz
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Bei Widerstandsmessungen sollten die Messpunkte frei von
Schmutz, Öl, Lötlack oder ähnlichen Verunreinigungen sein,
da sonst verfälschte Messergebnisse auftreten können.
!
Widerstandsmessung
Zur Widerstandsmessung den Drehschalter
auf die Position „“ stellen.
Anschließend die Messkontakte mit dem
Messobjekt verbinden. Der ermittelte
Messwert wird im Display angezeigt. Sollte
kein Messwert, sondern „O.L“ im Display
angeigt werden, so ist entweder der Mess-
bereich überschritten oder der Messkreis
ist nicht geschlossen bzw. unterbrochen.
Widerstände können nur separat korrekt
gemessen werden, deshalb müssen die
Bauteile eventuell von der restlichen Schal-
tung getrennt werden.
4
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
rotschwarz
DE
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
1x
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
