MultiMeter-PocketBox
07
DE

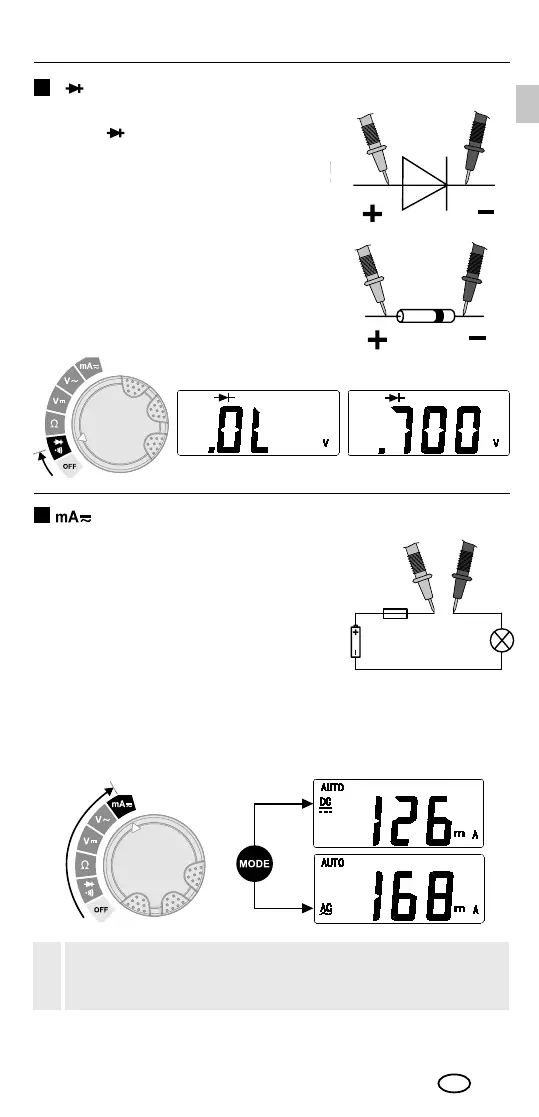

Diodenprüfung
Zum Diodentest den Drehschalter auf die
Position „ “ stellen.
Anschließend die Messkontakte mit der
Diode verbinden. Der ermittelte Messwert
der Durchlassspannung wird im Display
angezeigt. Sollte kein Messwert, sondern
„O.L“ im Display angeigt werden, so wird
die Diode in Sperrichtung gemessen oder
die Diode ist defekt.
6
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Durchlassrichtung
rot
schwarz
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Sperrrichtung Durchlassrichtung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Strommessung DC/AC
Zur Strommessung im Bereich 0 bis 200 mA
den Drehschalter auf die Position „mA“
stellen und durch Drücken der Taste
„Mode“ die Spannungsart (AC, DC)
einstellen.
Den Stromkreislauf vor dem Anschließen
des Messgerätes abschalten. Anschließend
die Messkontakte mit dem Messobjekt
verbinden. Der ermittelte Messwert sowie
die Polarität wird im Display angezeigt.
Den Stromkreislauf vor dem Trennen des
Messgerätes erneut abschalten.
7
rot
schwarz
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
1x
Es dürfen im Bereich mA keine Ströme über 200 mA gemes-
sen werden! In diesem Fall löst die eingebaute Sicherung aus
(Sicherung 250 mA/300 V schnell, Ø 5 mm x 20 mm).
!
