02
1
3
2
4
6
5
7
11
10
9
8
aa e b
3
8
c
e
d
f
f
g
h
i
j
DE
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft
„Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlagen gut aufbewahren.
!
Die vorliegende Thermograekamera ermöglicht die berührungslose Temperaturmessung
von Oberächen durch Bewertung der Strahlung im infraroten Wellenlängenbereich mit
Hilfe des integrierten, ungekühlten Microbolometers. Mit der bildgebenden Darstellung
des Sensors erhält man ein optisches Abbild der Temperaturverhältnisse am untersuchten
Objekt. Durch die Einfärbung der verschiedenen Messtemperaturen in ein Thermogramm
mit Falschfarbendarstellung wird eine optimale Visualisierung der Temperaturunter-
schiede erreicht. Die zusätzliche Digitalkamera kann gleichzeitig ein Foto von der unter-
suchten Szene aufnehmen, zur späteren Dokumentation im Gerät oder zur Weiterverar-
beitung mit der beiliegenden Software. Mögliche Anwedungsgebiete sind die Detektion
von Wärmebrücken und Isolierungsfehler, Lokalisierung von Überhitzung in elektr. oder
mechanischen Bauteilen, Aufnden von Heizleitungen in Wand und Boden, Detektion
von Leckagen, Lokalisieren von defekten Solarzellen in PV-Modulen und vieles mehr.

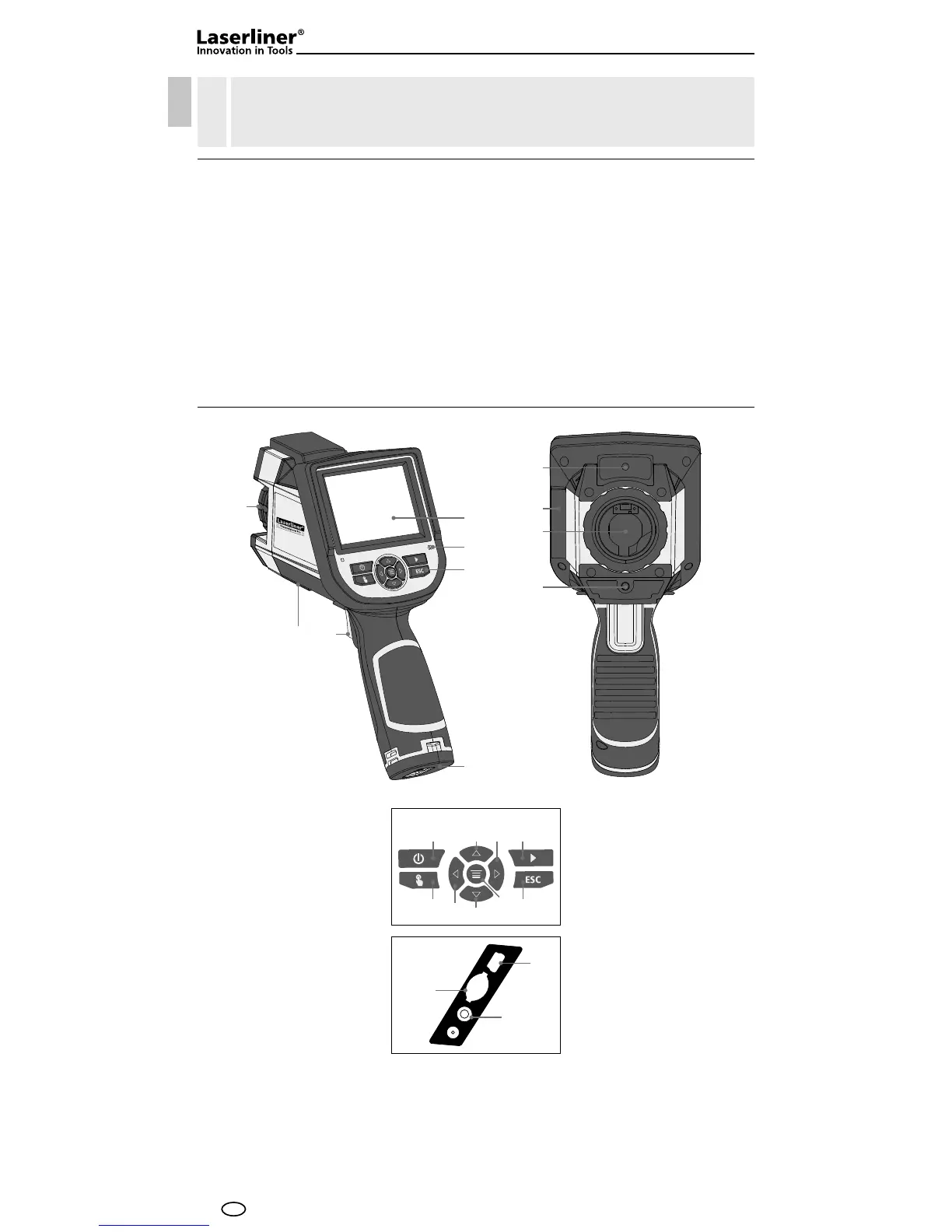

Funktion / Verwendung
1 3,5“ TFT- Farbdisplay
2 integriertes Mikrofon
3 Direkttasten
4 Akkufach
5 Trigger:
Speichern
IR/Digital
Laser
Punkttemperatur
Flächentemperatur
6 1/4" Stativanschluss
7 Objektiv
8 Kamera
9 Schacht
10 Infrarot-Kameralinse
11 Laseraustritt
a ON/OFF
b Mediengalerie
c Messobjekte
selektieren
d Abbruch
e Menü-Steuerung /
Zoom ein / aus
f Menü-Steuerung /
Umschaltung
IR- / Digitalbild
g Hauptmenü
h Einschub
Micro-SD-Karte
i USB-Schnittstelle
j Videoausgang
