APPLICATIONS

Les instruments laser avec autonivellement de la série LM800 peuvent servir dans

de nombreux cas:

Constructions standard en extérieur et préparation des sites, mesures et excavations,

chaises d’implantations et fondations, travaux de maçonnerie, positionnement des coffrages,

installation des machines, marquages des hauteurs, fausses septiques, dallages des routes,

chaussées, vérification de la profondeur des tranchées.

Installation de faux plafonds, sols, meubles et étagères, menuiserie, piscines, terrasses et patios,

hampes de drapeau, équerrage des joints et des rebords, carrelages, fausses septiques, travaux

de plomberie, planches de repère, clôtures, murs et cloisons, remaniement, bardages, portes

et fenêtres..

Instructions de fonctionnement pour les applications de

construction générale

Remarque: Le faisceau rotatif du laser crée un plan lumineux de niveau. Ce plan lumineux peut être

utilisé afin de référencer les différents points d’élévation à l’aide d’un détecteur laser.

1. Positionnez l’instrument sur une surface plane et de niveau, par exemple sur un trépied.

Installez-le à la bonne hauteur, dans une zone sans obstacle susceptible d’interférer avec

son fonctionnement.

2. Appuyez sur le bouton “A”. Laissez l’instrument s’autoniveler.

LM800 - LM800GR • 35

1 Tête laser protegeé avec verre

2 Tête rotative à nivellement automa-

tique de ± 5°

3 Voyant du ADS – (Fonction de sécurité)

4 Voyant du mode Manuel

5 Voyant d’usure des piles

6 Capteur de distance

7 Visée avec repères « X » et « Y »

8 Poignée renforcée – filetages intégrés

5/8 de pouce pour travaux verticaux

et horizontaux

9 Faisceau d’aplomb vers le bas

(LM800 uniquement)

34 • LM800 - LM800GR

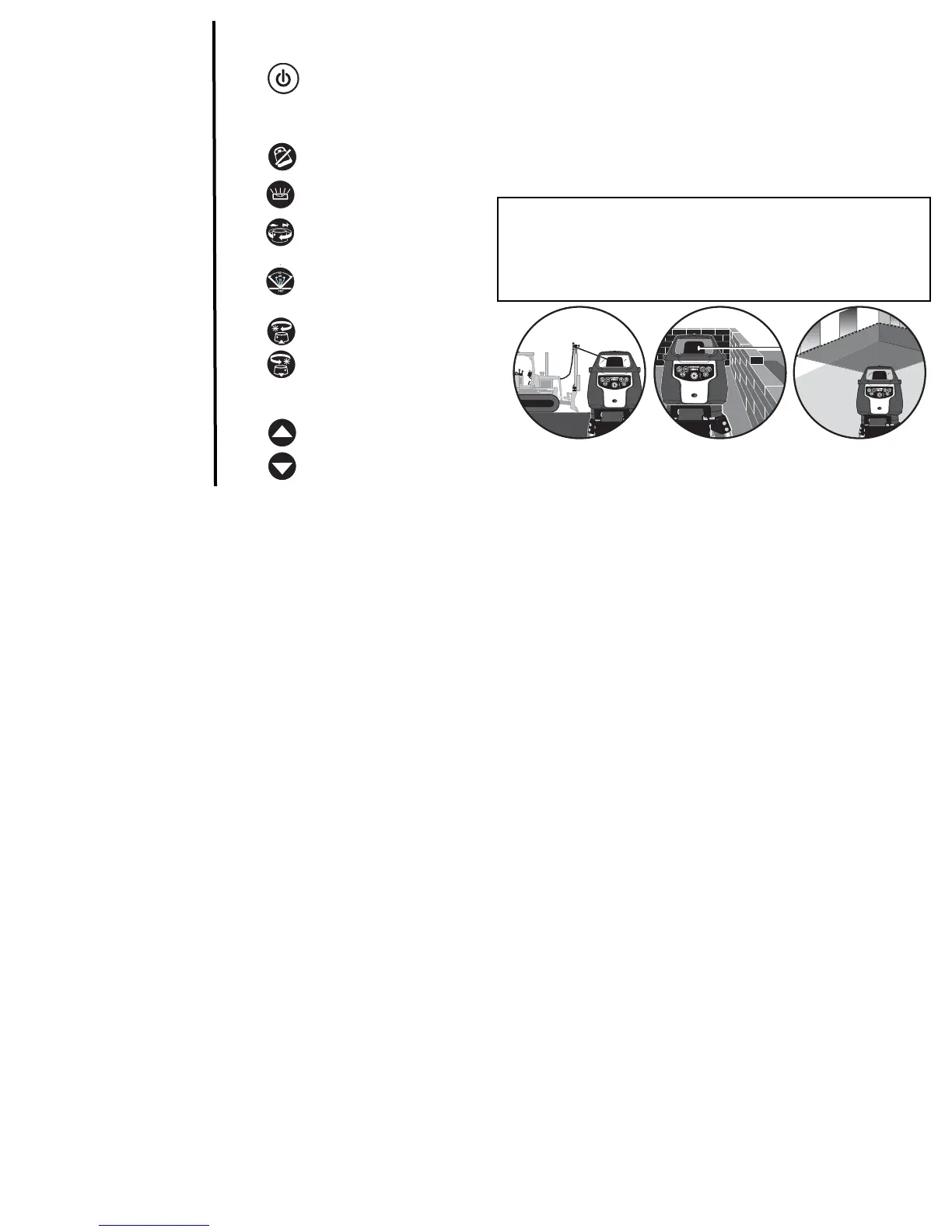

BBoouuttoonn dd’’aalliimmeennttaattiioonn::

patientez

pendant 60 secondes pour laisser

à l’instrument le temps de

s’autoniveler. Pour le LM800: il

sert également à activer le

faisceau d’aplomb vers le bas.

BBoouuttoonn AADDSS::

Fonction de sécurité

MARCHE | ARRÊT

BBoouuttoonn mmooddee MMaannuueell

/Nivellement

automatique

BBoouuttoonn RRoottaattiioonn vvaarriiaabbllee::

4 vitesses différentes (LM800

uniquement)

BBoouuttoonn BBaalla

ayyaaggee::

4 paramètres

prédéfinis pour les modes

Balayage / Angles et Point.

(LM800 uniquement)

BBoouuttoonnss SSHH eett SSCCHH

positionnement de la tête du laser

dans le sens horaire et dans le

sens contre horaire (pour

augmenter la vitesse de rotation,

appuyez sur ce bouton, puis

maintenez-le enfoncé).Pour le

LM800 – Utilisez également ce

bouton en mode Pente

BBoouuttoonnss ddee rrééggllaaggee mmaannuueell ddeess

ppeenntteess

- (LM800 GR uniquement)

ICONES

Réf. dans

le texte

LM800

Series
