Istruzioni di utilizzo per costruzioni generali

Nota: il raggio rotante del laser genera un piano di luce laser a livello. La luce laser può essere

utilizzata come riferimento per il rilevamento di quote, mediante l'uso di un ricevitore laser.

1. Collocate il laser su un treppiedi, o sopra ad una superficie piana e sufficientemente

livellata, in un'area che non presenti ostruzioni, a un'altezza adeguata.

2. Premete il pulsante di accensione “A”. Lasciate che lo strumento si autolivelli.

3. Impostate un "riferimento".

4. Regolate la velocità di rotazione della testa. La velocità ideale per l'uso con un ricevitore è

600 RPM (giri al minuto). LM800GR: La velocità di rotazione della testa è fissa a 600 RPM.

5. Leggete i valori relativi alla quota utilizzando il piano di luce laser come riferimento (Fig. 3).

Seguite le procedure di funzionamento del ricevitore riportate in questo manuale.

Installazione di controsoffitti

1. Fissate il laser alla staffa opzionale per il montaggio a parete. Accertatevi che i pulsanti di

controllo dello strumento siano accessibili.

2. Dopo aver installato il primo tratto del profilo perimetrale del controsoffitto all’altezza voluta,

fissate saldamente la staffa o alla parete tramite due tasselli, oppure direttamente al

perimetrale stesso, utilizzando il piano di luce laser per terminare il montaggio di tutto il

perimetrale.

LM800 - LM800GR • 51

1 Testa laser con struttura di protezione

in vetro

2 Testa laser, autolivellante entro +/-5°

3 LED ADS

4 LED modo manuale

5 LED livello di carica batteria

6 Sensori di ricezione del telecomando

7 Mirino con indicazione degli assi X e Y

8 Robusta maniglia di trasporto con filet-

tatura da 5/8” x 11 per lavori in verticale

9 Raggio a piombo inferiore (solo LM800)

APPLICAZIONI

Il vostro laser autolivellante della serie

LM800 può essere usato in una vasta gam-

ma di applicazioni come, ad esempio:

livellamenti in esterno e preparazione dei cantieri, pendenze e scavi, fondazioni, lavori in muratura,

posizionamento di casseforme, installazione di macchinari, controllo di quote, pavimentazioni

industriali, pavimentazioni stradali, controsoffitti, pareti in cartongesso, allineamenti scaffalature,

lavori di carpenteria, etc…

50 • LM800 - LM800GR

CARATTERISTICHE

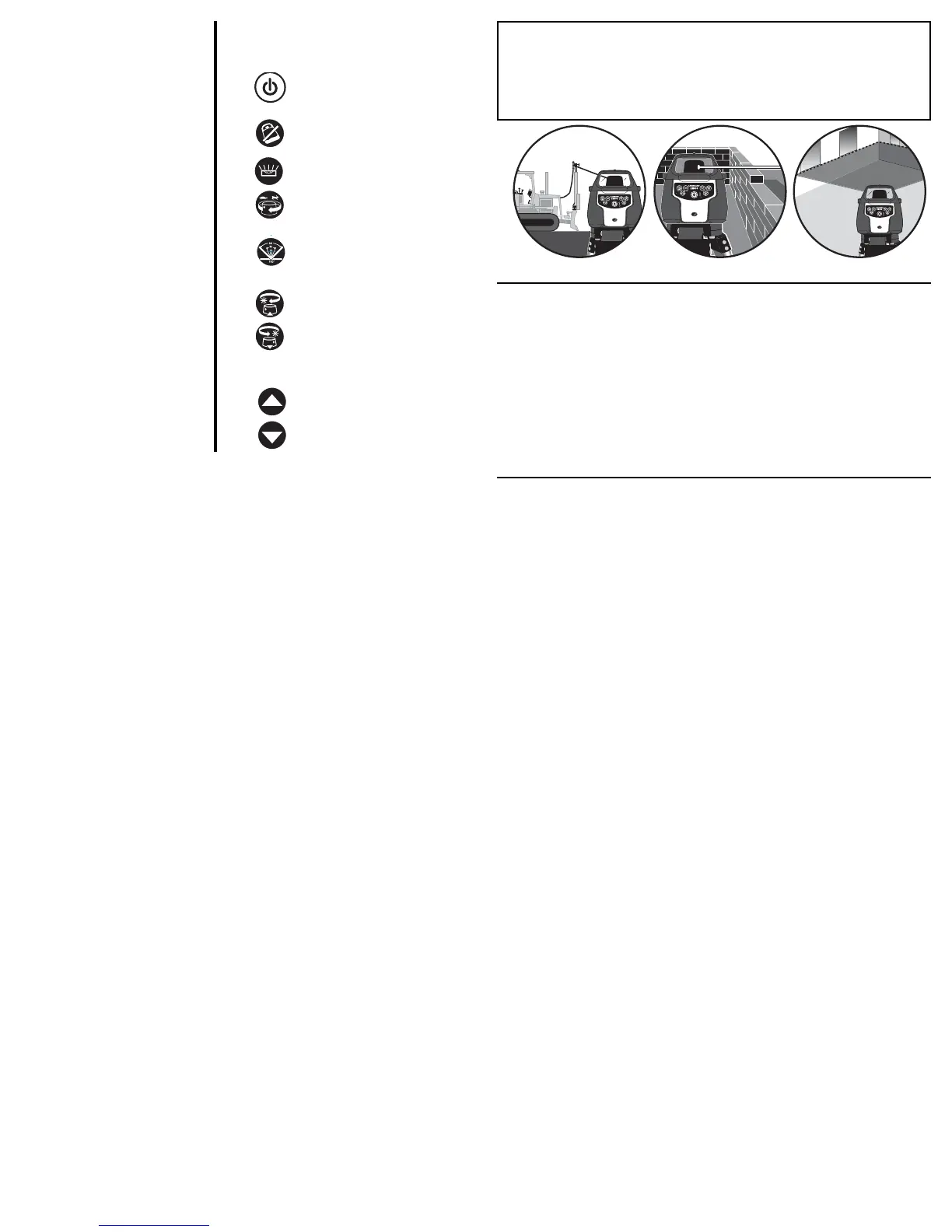

Fig. 1 & 2

Riferimento

nel testo

SIMBOLI

PPuullssaannttee

ON/OFF (tempo massimo di

autolivellamento 60 sec) – Nel

modello LM800 attiva anche il raggio

a piombo inferiore

PPuullssaannttee

ON/OFF modo ADS

PPuullssaannttee

modo manuale

RReeggoollaazziioonnee vveelloocciittàà

di rotazione

della testa – 4 velocità

preselezionabili (solo LM800)

MMooddoo ssccaannssiioonnee

– 4 angoli

preselezionabili e punto fisso

(solo LM800)

Spostamento del punto fisso/linea di

scansione in

sseennssoo oorraarriioo eedd

aannttiioorraarriio

. Mantenendo premuto il

pulsante si aumenta la velocità di

rotazione.

Solo nel modello LM800 – utilizzabile

anche nel Modo Pendenza

RReeggoollaazziioonnii

della pendenza manuale

(solo LM800 GR)

LM800

Series
