Instruções de Operação para Aplicações de Construção Civil

Atenção: O plano de nível da luz laser é criado pelo raio laser emitido pela cabeça rotativa. A luz

laser pode ser usada para referencial elevações, com o auxílio do receptor laser.

1. Coloque o emissor numa superfície plana ou monte-o num tripé. Instale o aparelho numa

área onde não existam obstruções ao trabalho.

2. Ligue o emissor. Espere que se auto nivele.

3. Instale um cota de referência.

4. Com a tecla do modo de rotação, seleccione a rotação desejada. A rotação de maior

precisão é a de 600 rpm. LM800GR: A velocidade de rotação é fixa, 600 RPM.

5. Determine as cotas dos pontos desejados, com o auxilio do plano laser (Fig. 3). Veja como

se opera o receptor em Procedimentos da Operação do Receptor, neste manual.

Instruções de Operação para Aplicações em Tectos Falsos

1. Monte o laser no suporte de parede. Assegure-se de que o painel de controlo ficou virado

para fora. Aperte o parafuso de fixação para fixar com segurança o aparelho.

2. Após instala a primeira cantoneira, fixe nela o suporte de parede com o emissor.

Assegure-se de que o suporte ficou bem seguro.

LM800 - LM800GR • 81

1 Vidro Incluído

2 Raio Laser Rotativo Auto Nivelável

(+/- 5º)

3 Indicador (LED) Sistema

Segurança de Altura – ADS

4 Indicador (LED) Modo Manual

5 Indicador (LED) da carga das

baterias

6 Olho do Controlo Remoto

7 Ponto de Mira Eixos “X” e “Y”.

8 Pega Robusta – Suporte para

Trabalhos Verticais e adaptador

5/8” x 11 para tripé.

9 Raio de Prumo Inferior (Só LM800)

APLICAÇÕES

A Série LM800 pode ser usado para diversas aplicações em trabalhos exteriores de construção

civil, controlo de escavação, fundações, trabalhos de alvenaria, montagem de cofragens,

instalação de máquinas e equipamentos, implantação de obra, trabalhos de saneamento,

pavimentação de arruamentos, estradas, etc.

Trabalhos interiores tais como instalação de tectos falsos, pavimentos elevados, divisórias,

instalação de estruturas em alumínio ou madeira, piscinas, jardins ou pátios, alinhamentos,

esquadrias, etc.

80 • LM800 - LM800GR

CARACTERÍSTICAS

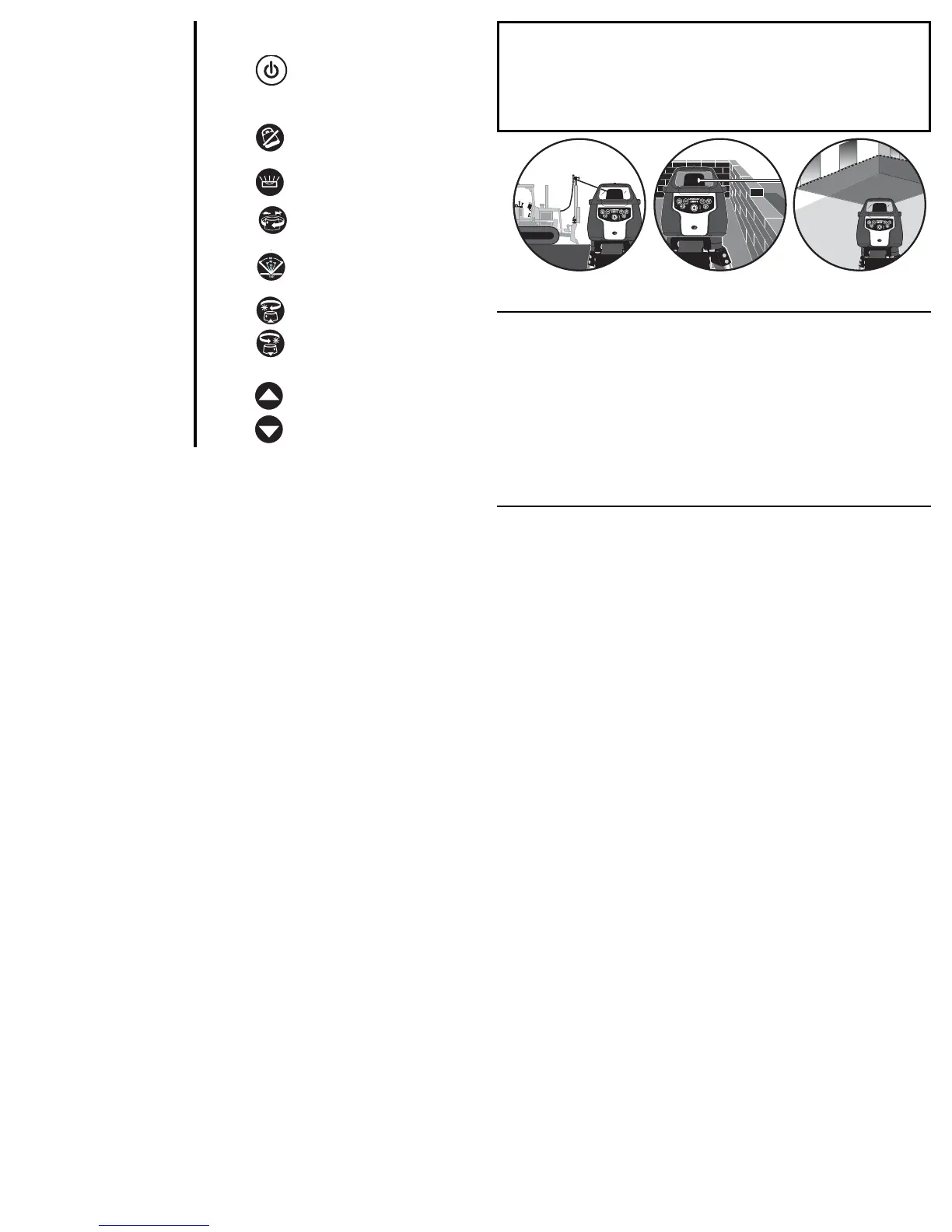

Fig. 1 & 2

Referência no

texto

ICONS

IInntteerrrruuppttoorr OONN//OOFFFF

(São

necessários 60 segundos para a

unidade se auto nivelar). Para o

LM 800 – Também liga o raio de

prumo inferior

TTeeccllaa AADDSS

– Activa o Sistema de

Segurança de Altura (Anti Drift

System)

TTeeccllaa MMooddoo MMaannuuaall // TTeeccllaa

NNiivveellaammeennttoo AAuuttoommááttiiccoo

TTeeccllaa MMooddoo ddee RRootta

aççããoo

–

Selecciona 4 velocidades (Só

LM800)

TTeeccllaa MMooddoo VVaarrrriimmeennttoo

–

Selecciona 4 Ângulos e Ponto (Só

LM 800)

TTeeccllaass EEssqquueerrddaa // DDiirreeiittaa ((

CW /

CCW) – Gira a cabeça do emissor

para a esquerda ou para a direita.

(Pressionar e manter pressionada

a tecla o movimento da cabeça

ser mais rápido). Para o LM800 –

Proceder da mesma maneira para

o Modo de Rampa.

TTeeccllaass ddee AAjjuussttaammeennttoo MMaannuuaall ddee

RRaammppaa

(Só LM 800GR)

Estabelecer uma Cota de Referência

Periodicamente durante o dia de trabalho, verifique a sua cota de referência (ex.: cota de

soleira) para se assegurar que a altura do plano laser não se alterou.

Estabeleça, uma distância razoável (mais distante quanto possível) uma cota de referência

numa superfície estável (ex. uma árvore, um edifício, etc.). Periodicamente durante o dia de

trabalho, verifique a sua cota de referência para se assegurar que a altura do plano laser não

se alterou.

LM800

Series
