準備
3
1. イグニッションをオフにしてください。
2. ⾞両DLCを取り付ける:標準
16pinを提供し、通常の場合、
運転席側に取り付けられ、
ダッシュボート中⼼から12イ
ンチ離れます。DLC位置を確
認してください。DLCがダッ
シュボートの下に取り付けら
れていない場合、位置を表⽰
するラベルが提供されます。
3. 診断ケーブルの⼀端を当ツールのDB-15コネクターに挿⼊し、スク
リューを締め、固定してください。ほかの⼀端を外部DC電源に接
続してください。
ディスプレイタブレット
*注意: 標準OBD-II診断ソケット搭載の12V乗⽤⾞のみに利⽤可能
です。
4. イグニッションキーをオンにしてください。
DLCなしの場合、⾃動⾞修理マニュアルをご参照ください。
ダッシュボー
トの中⼼付近
診断開始
4
⾃動検知と⼿動診断が対応可能となります。⾃動検知が失敗すると、
⼿動でVINを⼊⼒し、⾃動検知セッションを終了し、⼿動診断モード
に切り替えてください。
「診断」をタップしてください*
⾞両VINデコードを
開始してください
デコードOK
デコード失敗しました
⾞両情報を再確認
してください
⾞両ブランドを選択してください
⾞両情報を全部
スキャンしてください
⾞両メーカーを選択してください
診断報告を出⼒してください
テストシステムを
選択してください
診断機能を選択してください*

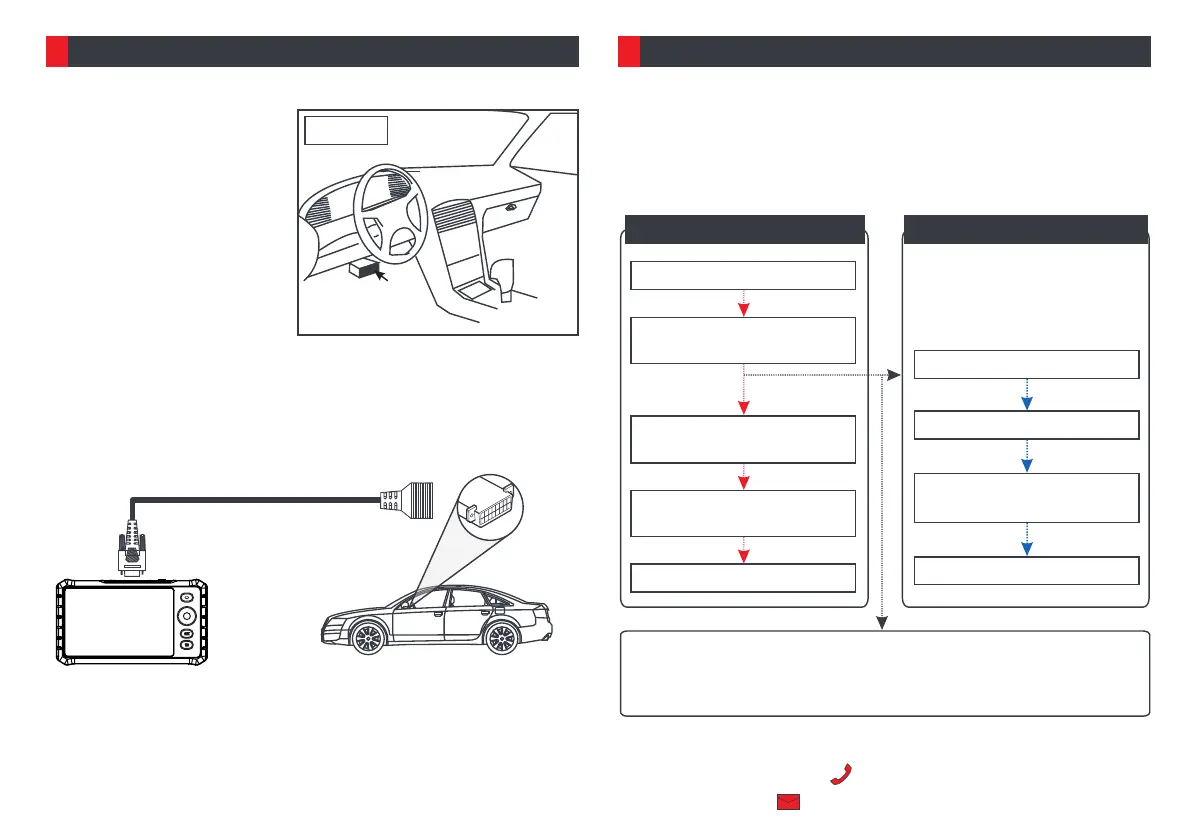

診断フローチャート
⼿動診断フローチャート
*⾞両診断を始めて⾏う場合、
「デモ」で診断プロセスに馴
染むことが推奨されます。
VINを⼊⼒し、「OK」をタップし、システムは⾃動的に⾞種を識別
します。⾞両VINが成功にデコードされると、診断報告が出⼒され
るまで⾃動診断が⾏われます。
*注意:「設定」の「接続の⾃動検知」がオンであれば、この⼿順を無
視しても構いません。
問題がございましたら、下記連絡先までお問い合わせください:
overseas.service@cnlaunch.com
+86 755 8455 7891
診断ケーブル
⾞両
DLC
DLC位置
