Préparation
3
1. Tournez le commutateur d'allumage à la position OFF.

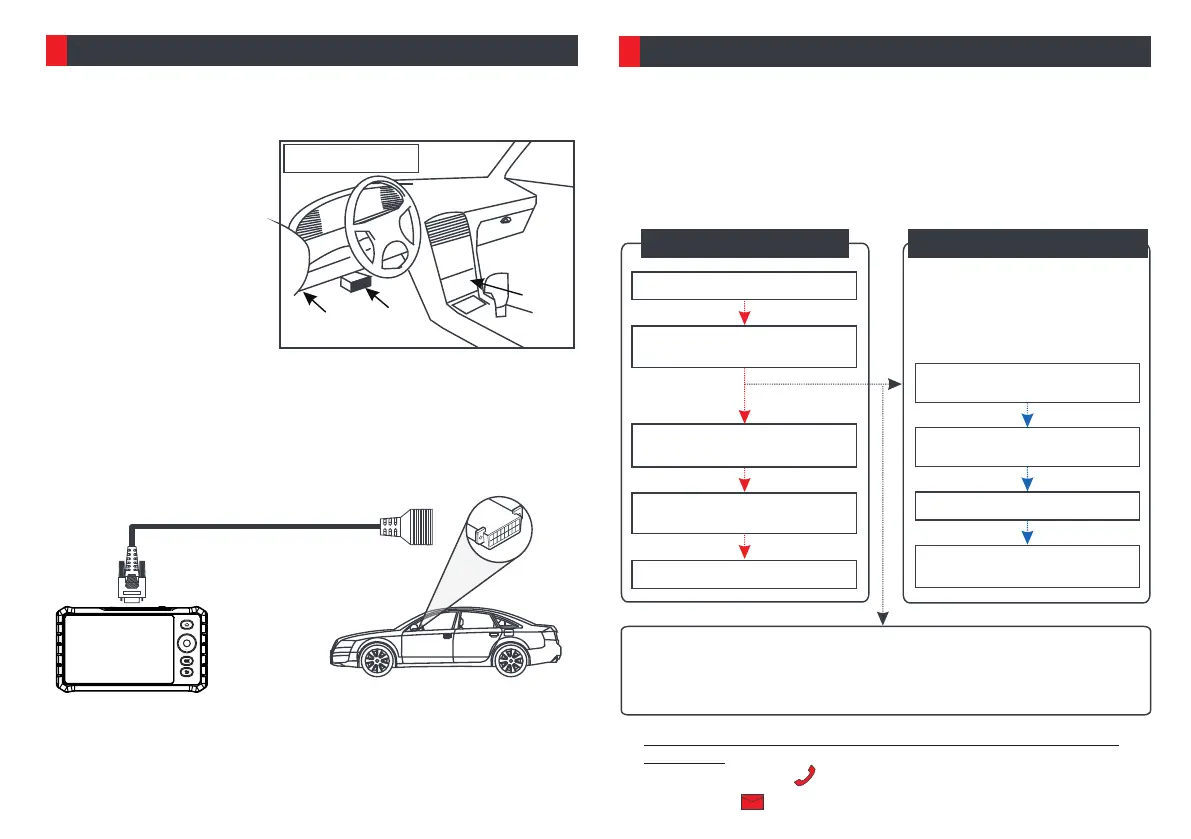

2. Localisez le DLC du
véhicule: Il fournit 16
broches standard et est
généralement situé sur le
côté du conducteur , à
environ 12 pouces du
centre du tableau de bord.
Voir l'emplacement DLC
Figure. Si DLC n'est pas
équipé sous le tableau de
bord , une étiquette
indiquant sa position sera
donnée.
3. Branchez une extrémité du câble de diagnostic sur le connecteur
DB-15 de l'outil et serrez les vis imperdables. Connectez l'autre
extrémité au DLC du véhicule.
Tablette d'affichage
Remarque: L'outil fonctionne UNIQUEMENT avec les voitures de
tourisme 12 V équipées d'une prise de diagnostic OBD-II standard.
4. Mettez le contact.
Au cas où aucun DLC se trouve, veuillez vous référer au Manuel de
réparation automobile.
coin gauche du
tableau de bord
À proximité
du centre de
tableau de bord
Derrière
cendrier
Démarrage du Diagnostic
4
La détection auto et le diagnostic manuel sont supportés. Si la
détection automatique échoue, vous pouvez choisir d'entrer le VIN
manuellement ou de quitter la session Détection auto pour passer en
mode de diagnostic manuel.
Appuyer sur «Diagnostiquer»
Commencer à décoder le
VIN du véhicule
Décodage OK
Le décodage
a échoué
Vérifier les informations du
véhicule
Sélectionner le fabricant
du véhicule
Numériser tous les systèmes
du véhicule
Sélectionner la marque
du véhicule
Sortir le rapport de diagnostic
Sélectionner le système d'essai
Sélectionner la fonction de
diagnostic
Organigramme de diagnostic
Organigramme de diagnostic manuel
*Si vous êtes sur le point de
faire un diagnostic de véhicule,
il vous est suggéré d'utiliser
"DEMO" pour vous familiariser
avec le processus de diagnostic.
Entrez le NIV et appuyez sur "OK", le système identifiera
automatiquement le modèle du véhicule. Si le NIV du véhicule est
décodé avec succès, il effectuera un diagnostic automatique jusqu'à ce
qu'un rapport de diagnostic soit automatiquement émis.
*Remarque: Si "Détection automatique à la connexion" dans "Paramètres"
est définie sur ON, cette étape peut être ignorée.
Si vous avez des questions ou des commentaires, veuillez les
envoyer à:
overseas.service@cnlaunch.com
+86 755 8455 7891
Câble de diagnostic
Véhicule
DLC
Emp l a c e me nt DLC
