Lawn-Boy 10321 - Page 9

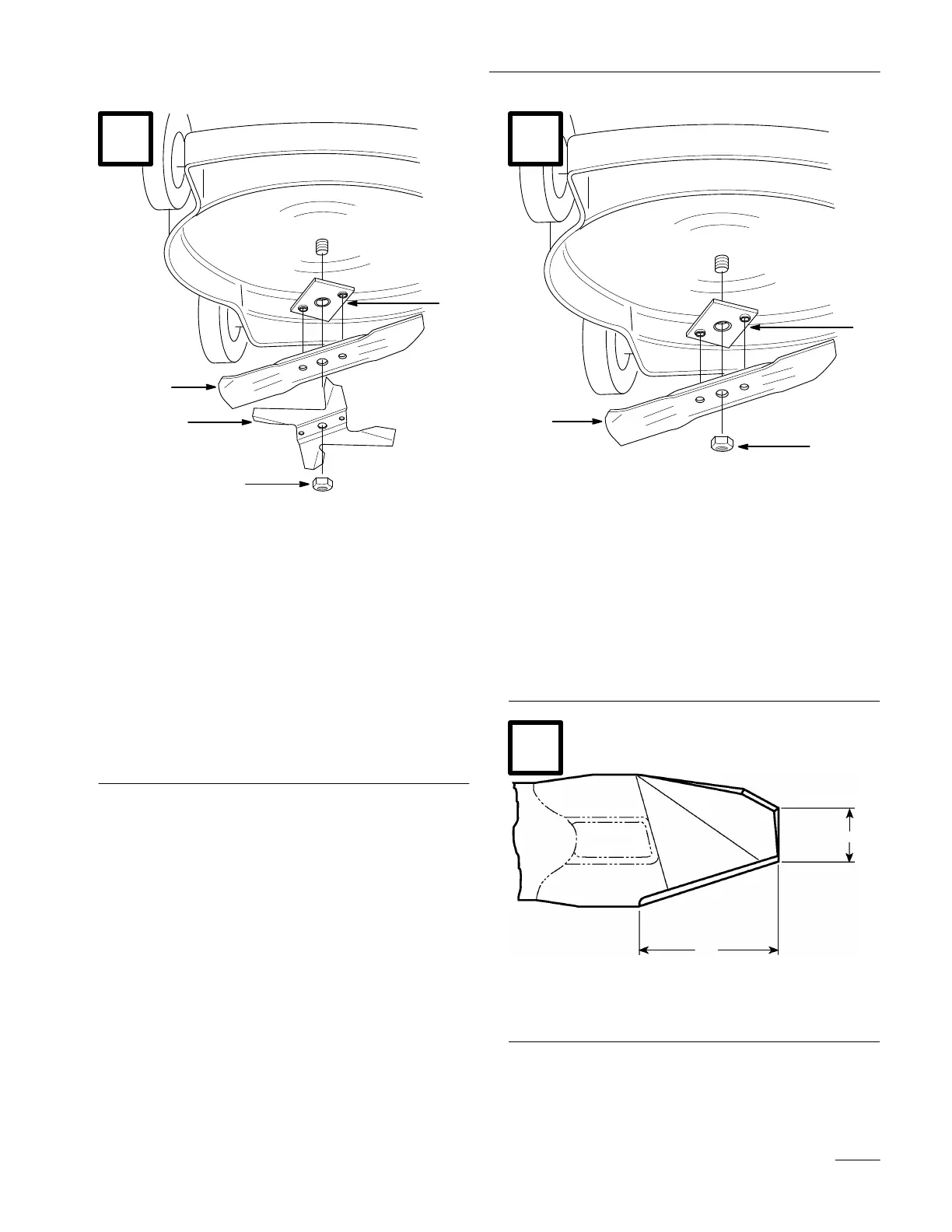

Figures — Figuras
vii
M–2909
1
2
3
4
Models — Modéles — Modelos:
10200, 10249, 10313 & 10321
English
1. Blade nut
2. Mulching fan
3. Blade
4. Blade driver
Français
1. Écrou de lame
2. Hélice de paillage
3. Lame
4. Plaque d’entraînement de
lame
Español
1. Tuerca de la cuchilla
2. Ventilador de distribución
de fertilizantes orgánicos
3. Cuchilla
4. Accionador de la cuchilla
m-37101
2
3
Models — Modéles — Modelos:
10248, 10327, 10328 & 10330
English
1. Blade nut
2. Blade
3. Blade driver
Français
1. Écrou de lame
2. Lame
3. Plaque d’entraînement de
lame
Español
1. Tuerca de la cuchilla
2. Cuchilla
3. Accionador de la cuchilla
990
2”
(51 mm)
5”
(127 mm)
25 26
27
