ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

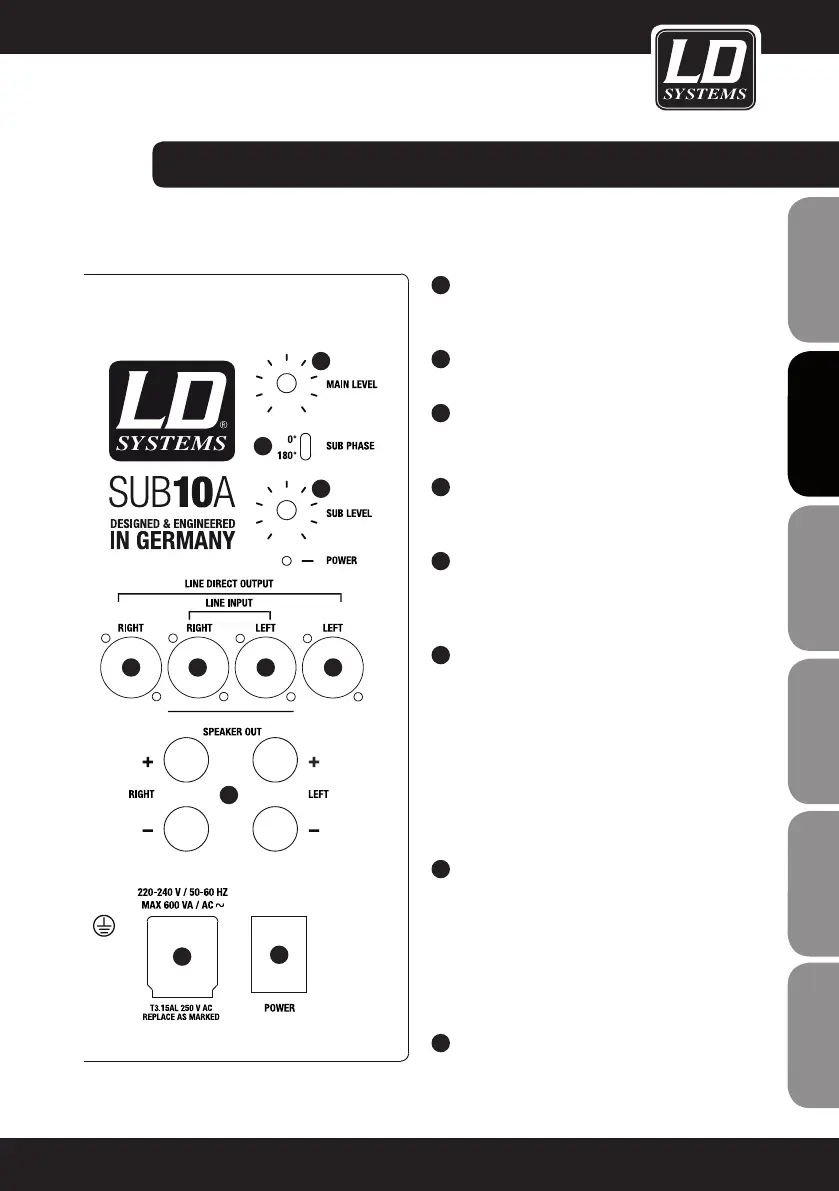

LDSUB10A:
1
MAIN LEVEL
Gesamtlautstärke des Systems (Subwoofer und
angeschlossene passive Lautsprecher).
2
SUB PHASE
Phasenumkehrschalter für den Subwoofer (0°/180°).
3
SUB LEVEL
Einstellung des Lautstärkeverhältnisses von Sub-
woofer und Satellitenboxen.
4
LINE DIRECT OUTPUT (LEFT / RIGHT)
Symmetrischer XLR Line-Ausgang (links / rechts)
zum Weiterschleifen des Input-Signals.
5
LINE INPUT (LEFT / RIGHT)
Symmetrischer Line-Eingang (XLR / 6,3 mm Klinke
Combo, links / rechts) zum Anschließen eines
Zuspielgeräts (z.B. Mischpult).
6
SPEAKER OUT (LEFT / RIGHT)
Polklemmen für Lautsprecherkabel. Anschluss von
Lautsprechern bzw. Lautsprechersystemen von
mindestens 4 Ohm Gesamtimpedanz pro Kanal.
Verbinden Sie den Pluspol (+) des Lautsprecherkabels
mit dem roten Klemmanschluss (+) und den Minuspol
(-) des Lautsprecherkabels mit dem schwarzen
Klemmanschluss (-) des jeweiligen Kanals. Wahlweise
können auch Lautsprecherkabel mit Bananensteckern
verwendet werden.
7
NETZBUCHSE
IEC Netzbuchse 220V-240V mit integriertem
Sicherungshalter.
WICHTIGER HINWEIS: Ersetzen Sie die Sicherung
ausschließlich durch eine Sicherung des gleichen
Typs und mit gleichen Werten. Sollte die Sicherung
wiederholt auslösen, wenden Sie sich bitte an ein
autorisiertes Servicezentrum.
8
POWER
Ein-/Ausschalter. Vor dem Ein- und Ausschalten
stets die Lautstärke auf Null drehen (MAIN LEVEL
auf Linksanschlag).
