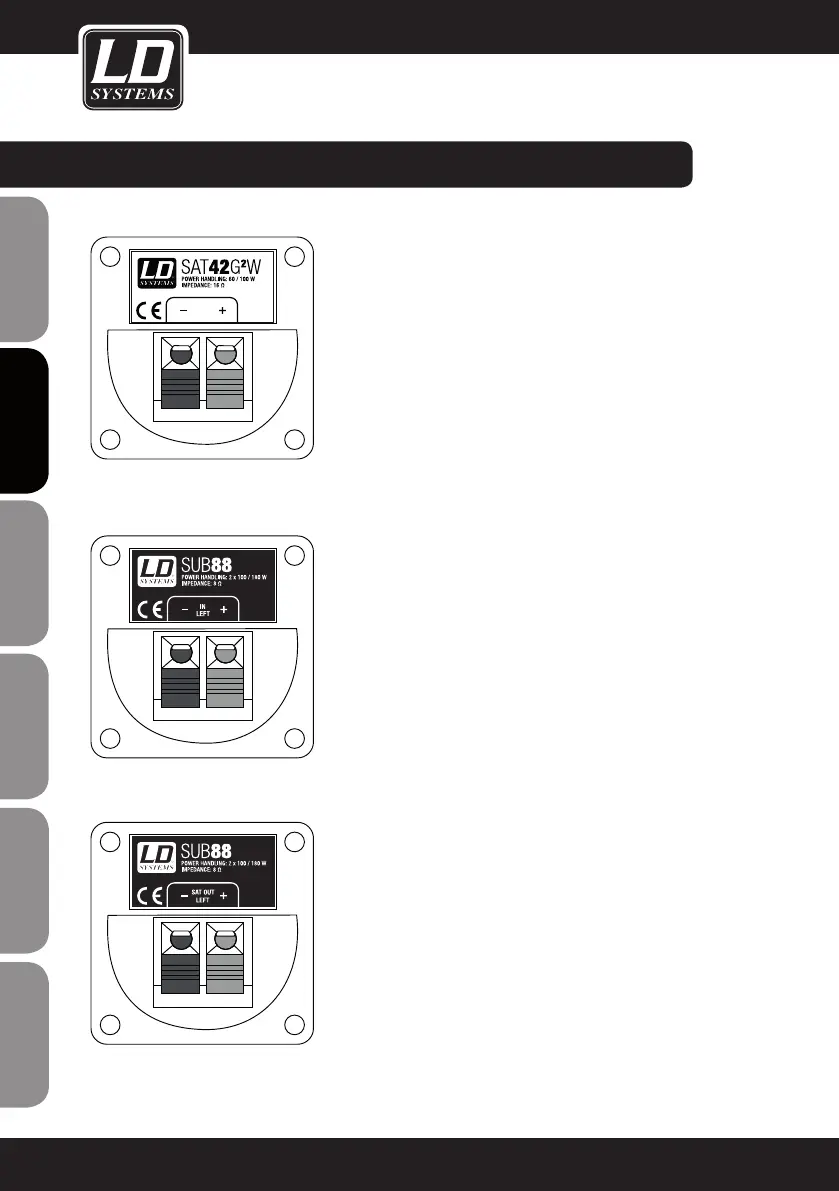

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:
LDSATG2 LAUTSPRECHER PASSIV:
(LDSAT42G2W abgebildet)
KLEMMANSCHLÜSSE FÜR LAUTSPRECHERKABEL
Verbinden Sie den Pluspol (+) des vom Verstäker
kommenden Lautsprecherkabels mit dem roten
Klemmanschluss (+) und den Minuspol (-) des vom
Verstärker kommenden Lautsprecherkabels mit dem
schwarzen Klemmanschluss (-).
LDSUB88 SUBWOOFER PASSIV:
SUB88 IN (abgebildet IN LEFT)
Klemmanschlüsse für Lautsprecherkabel.
Verbinden Sie den Pluspol (OUTPUT LEFT +) des vom
Verstärker kommenden Lautsprecherkabels mit dem
roten Klemmanschluss (IN LEFT +) und den Minuspol
(OUTPUT LEFT -) des vom Verstärker kommenden
Lautsprecherkabels mit dem schwarzen Klemman-
schluss (IN LEFT -) des Subwoofers.
Verbinden Sie SUB88 IN RIGHT und Verstärker OUTPUT
RIGHT in gleicher Weise.
SUB88 SAT OUT (abgebildet SAT OUT LEFT)
Klemmanschlüsse für Lautsprecherkabel.
Verbinden Sie den Pluspol (+) des Lautsprecherkabels
mit dem roten Klemmanschluss (SAT OUT LEFT +)
und den Minuspol (-) des Lautsprecherkabels mit dem
schwarzen Klemmanschluss (SAT OUT LEFT -).
Verbinden Sie die Lautsprecher der SATG2-Serie
in gleicher Weise mit der anderen Seite des Laut-
sprecherkabels.
WICHTIG: Beachten Sie die Anmerkungen zu dem LD-
SUB88 Subwoofer und den passiven Lautsprechern der
LDSATG2-Serie im Kapitel „HINWEISE ZUM BETRIEB“
dieser Bedienungsanleitung!
