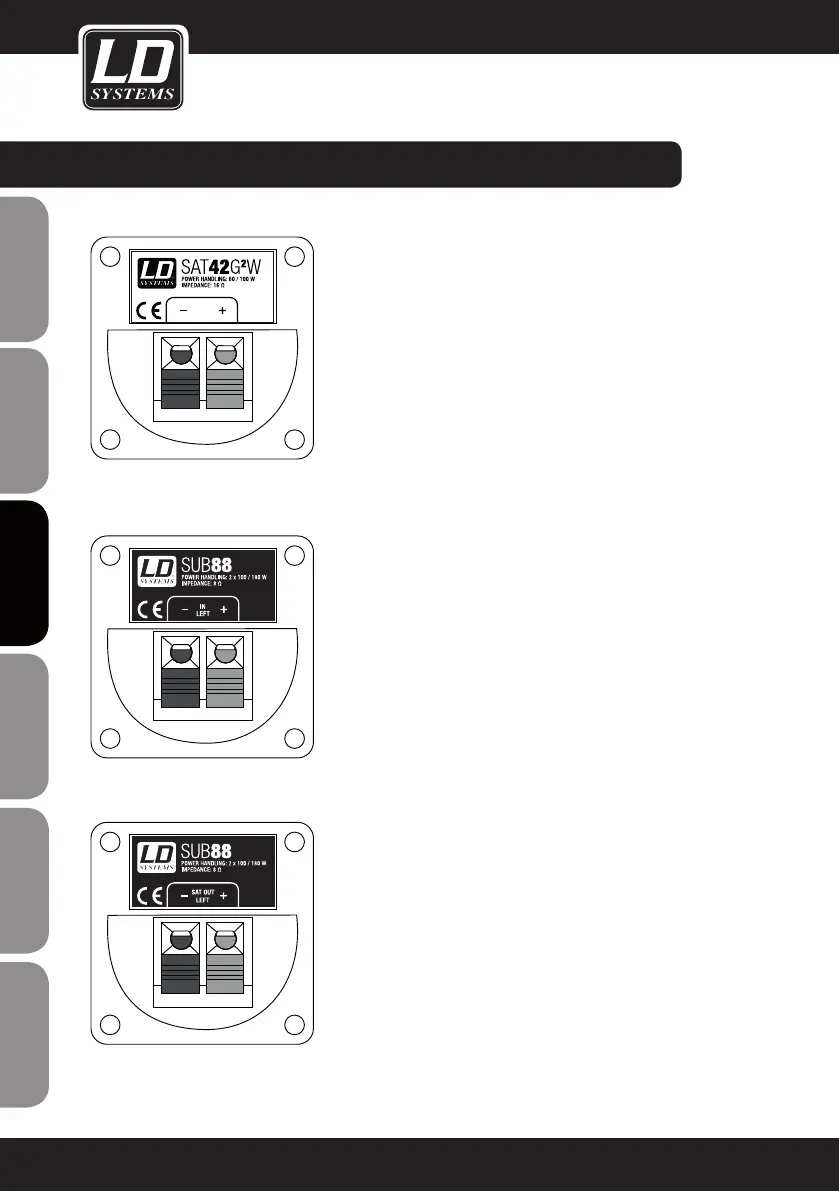

CONNECTEURS, CONTRÔLES ET INDICATEURS :
LDSATG2 ENCEINTE PASSIVE :
(LDSAT42G2W sur l'illustration)
BORNIERS À PINCE POUR CÂBLE HAUT-PARLEUR
Reliez le conducteur positif (+) du câble haut-parleur
provenant de l'amplificateur au bornier rouge (repéré
+) et le conducteur négatif (-) du câble haut-parleur
provenant de l'amplificateur au bornier noir (repéré -).
LDSUB88 CAISSON DE BASSES
PASSIF :
SUB88 IN (sur l'illustration : IN LEFT)
Borniers à pince pour câble haut-parleur
Reliez le conducteur positif (OUTPUT LEFT +) du câble
haut-parleur provenant de l'amplificateur au bornier
rouge (repéré IN LEFT +) et le conducteur négatif
(OUTPUT LEFT -) du câble haut-parleur provenant de
l'amplificateur au bornier noir (repéré IN LEFT -) du
caisson de basses.
Reliez ensuite l'entrée IN RIGHT du SUB88 à la sortie
OUTPUT RIGHT de l'amplificateur en procédant de la
même façon.
SUB88 SAT OUT (sur l'illustration : SAT OUT LEFT)
Borniers à pince pour câble haut-parleur
Reliez le conducteur positif (+) du câble haut-parleur
au bornier rouge (repéré SAT OUT LEFT +) et le
conducteur négatif (-) du câble haut-parleur au
bornier noir (repéré SAT OUT LEFT -).
Reliez de la même façon les enceintes de la Série
SATG2 avec l'autre extrémité du câble haut-parleur.
IMPORTANT : Veuillez respecter les remarques
concernant le caisson de basses LDSUB88 et les
enceintes passives de la Série LDSATG2 données
dans la section "CONSEILS D'UTILISATION" de ce
Manuel Utilisateur
