XTX-8600 – MANUEL DE L‘UTILISATEUR – FRANÇAIS
INSTALLATION

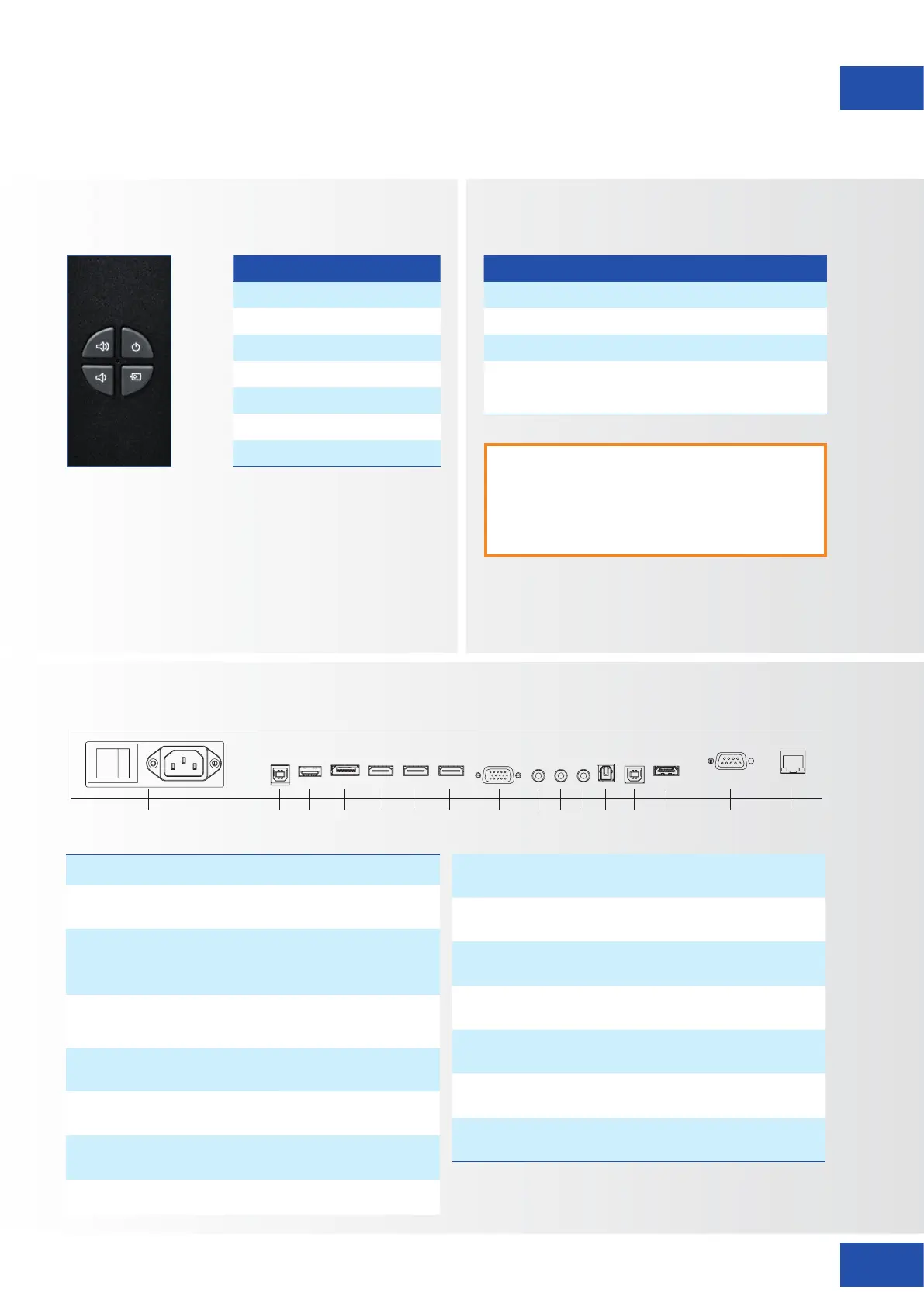

4.4. PANNEAU DE COMMANDE
Légende Désignations
Power Marche-Arrêt
Source Sélection de la source (bascule)
►
Menu Droite/Volume +
◄
Menu Gauche/Volume -
▲
Menu Haut
▼
Menu Bas
Menu/Exit Sélection du menu/Quitter
4.5. LED D‘ÉTAT
Allumage des LED État
Vert Fonctionnement normal
Orange clignotant Aucun signal
Orange Économie d‘énergie
Arrêt
Hors tension
Secteur coupé
Remarque :
Si la LED d‘état est définie sur « Off »
(Arrêt) dans le menu OSD, la LED d‘état ne
fonctionnera pas.
4.6. CONNECTEURS D‘ENTRÉE ET DE SORTIE
1
Alimentation électrique (de 100 à 240 VAC)
Permet de raccorder l‘écran à l‘alimentation ici.
2
Touch USB 1
Port USB standard, de type B, pour la fonctionnalité tactile de l‘écran.
Permet une liaison automatique à HDMI 1, 2, VGA ou DisplayPort
3
Port de maintenance USB
Un port standard USB de type A, destiné à la maintenance (par exemple,
mises à niveau du microprogramme. Ne doit être utilisé que par un
technicien de maintenance agréé par Legamaster ou selon ses instructions,
le cas échéant.
4
DisplayPort
Conforme à DisplayPort 1.1a et DisplayPort-HDCP 1.1, entrée SD/HD
permettant de connecter les sources vidéo des composants SDTV, EDTV
ou HDTV.
5-6
HDMI 1, 2
Entrées vidéo numérique conformes à HDCP permettant de connecter
les sources HDMI
7
Sortie HDMI
Entrées numériques conformes HDCP pour la connexion aux sources
HDMI
8
Entrée VGA (D-Sub 15 broches)
Permet de connecter des composants RVB ou des jacks de sortie d‘un
composant, tels qu‘un ordinateur personnel ou externe
9
Entrée audio du PC
Permet de connecter la sortie audio depuis un ordinateur personnel ici.
12
11
4
3
5
6
12 13
1514
167
8
9
10
10
Rallonge infrarouge
Permet de connecter à cette entrée, la rallonge infrarouge fournie avec
l‘écran.
11
Sortie audio
Permet de connecter les haut-parleurs alimentés externes ou un
amplificateur/ récepteur audio externe.
12
SPDIF
Permet de connecter les haut-parleurs numériques alimentés externes
ou un amplificateur/ récepteur audio
13
Touch USB 2
Port USB standard, de type B pour la fonctionnalité tactile de l‘écran.
Liaison à HDMI 2 en mode Réglage automatique
14
HDMI 3
Entrées vidéo numérique conformes à HDCP permettant de connecter
les sources HDMI
15
Entrée RS232C
Un connecteur D-sub 9 broches permettant son raccordement à un PC
ou à un système de commande
15
Port du réseau local (LAN)
Un connecteur RJ-45 permettant de raccorder un PC ou le système
d‘automatisation/commande d‘un home cinéma via un câble Cat 5.
