Leister CSS - Page 10

10
Prot Menü (PAS)
Pro
Zugangssperre
(PAS 99)
Prot Anzeige Änderung
0 SP, In2, alarme, OuP, INF SP, alarme
1 SP, In2, alarme, OuP, INF SP
2 SP, In2, OuP, INF
+4 zum Sperren von InP, Out
+8 zum Sperren von CFG, Ser
+16 zum Sperren der Software Geräteabschaltung
+32 zum Sperren der Speicherung der manuellen Stellgradvorgabe
+64 zum Sperren der Änderung der manuellen Stellgradvorgabe
+128 Freigabe der erweiterten Konfiguration

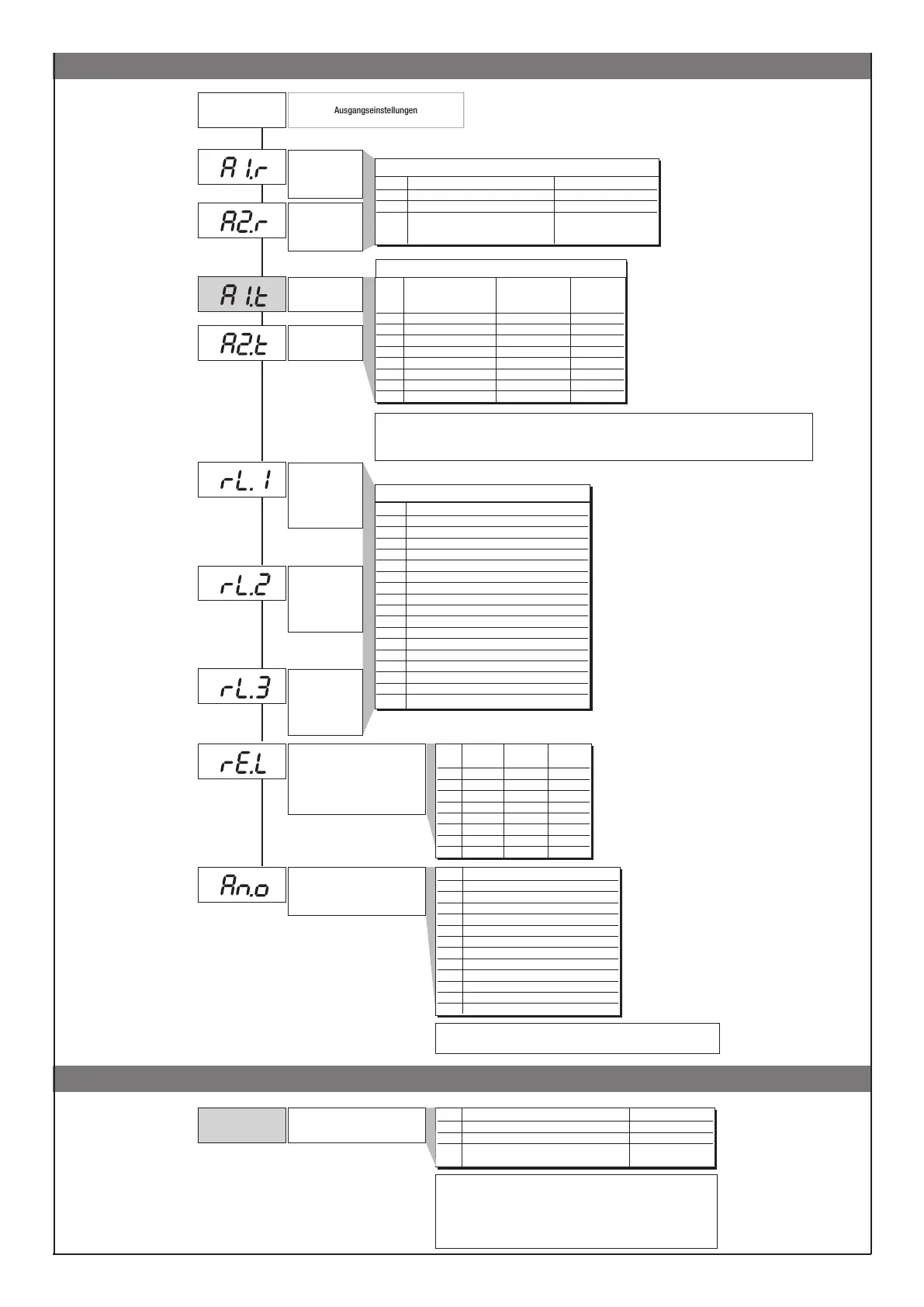

Out Menü
Out
Ausgangseinstellungen
Wahl der
Bezugsgrö-ßen
Alarm 1
AL.1.r, AL.2.r
Wahl der
Bezugsgrö-ßen
Alarm 2
AL.x.r Zu vergleichende Größe Bezugsschwellwert
0 PV (Istwert) AL
1 SSP (aktiver Sollwert) AL (nur absolut)
2 PV (Istwert) AL (nur relativ und
bezogen auf SP1
mit Multiset-Funktion)]
Typ Alarm 1
Typ Alarm 2
+8 zur Deaktivierung während der Einschaltphase.
+16 zum Aktivieren des Alarmspeichers
+ 32 Hys wird Verzögerung bei Alarmauslösung (0...999 s) (ausgenommen absoluter symmetrischer Alarm)
+ 64 Hys wird Verzögerung bei Alarmauslösung (0...999 min.) (ausgenommen absoluter symmetrischer Alarm)
AL.x.t Direkt (Überschreitung) Absolut oder Normal oder
Invers (Unterschreitung) Relativ zum Symmetrisch
aktiven Sollwert (Fenster)
0 direkt absolut normal
1 invers absolut normal
2 direkt relativ normal
3 invers relativ normal
4 direkt absolut symmetrisch
5 invers absolut symmetrisch
6 direkt relativ symmetrisch
7 invers relativ symmetrisch
AL.1.t, AL.2.t
Default: 0
Default: 0
Default: 0
Default: 0
Ausgangsverhalten im falle von
Fühlerbruch Fühlerschluss oder
Fühlerverpolung. Funktion lediglich
für Alarme. Err, Sbr
Val Bezugsgröße
0 PV - Istwert
1 SSP - aktiver Sollwert
2 SP - interner Sollwert
3 -
4 Sollwertabweichung (SSP-PV)
5 Heizen
6 Kühlen
7 AL1 (Schwellwert)
8 AL2 (Schwellwert)
9 AL3 (Schwellwert)
10 -
11 Über serieller Schnittstelle erfasster Wert (*)
Out W
Funktionsvereinbarung für den
Analogausgang
Out1
Vereinbarung der
Ausgangsfunktion
_rEL. Alarm Alarm Alarm
1 2 3
0 OFF OFF OFF
1 ON OFF OFF
2 OFF ON OFF
3 ON ON OFF
4 OFF OFF ON
5 ON OFF ON
6 OFF ON ON
7 ON ON ON
16 für Kode 0, wenn Eingang im Fehlerzustand Err - Sbr nimmt
der Ausgang den niedrigsten Einstellwert an.
Out2
Vereinbarung der
Ausgangsfunktion
Out3
Vereinbarung der
Ausgangsfunktion
rL.o.1, rL.o.2, rL.o.3, rL.o.4
Val Funktion
0 Heizen (Regelungsausgang Heizen)
1 Kühlen (Regelungsausgang Kühlen)
2 AL1 - Alarm 1
3 AL2 - Alarm 2
4 AL3 - Alarm 3
5 AL.HB - Alarm HB
6 LBA - Alarm LBA
7 IN - Zustand logischer Eingang
8 Wiederholung Taste but (wenn but = 8)
9 AL1 oder AL2
10 AL1 oder AL2 oder AL3
11 AL1 und AL2
12 AL1 und AL2 und AL3
13 AL1 oder ALHB
14 AL1 oder AL2 oder ALHB
15 AL1 und ALHB
16 AL1 und AL2 und ALHB
+ 32 für invertierten Ausgang, ausgenommen Kodes 0…1 mit stetigem Ausgang
Default: 2
Default: 5
Default: 3
Default: 0
Default: 5
