+8 zum Freigeben von Alarm HB.
+16 zum Freigeben von Alarm LBA.
AL.nr Alarm 1 Alarm 2 Alarm 3
0 gesperrt gesperrt gesperrt
1 freigegeben gesperrt gesperrt
2 gesperrt freigegeben gesperrt
3 freigegeben freigegeben gesperrt
4 gesperrt gesperrt freigegeben
5 freigegeben gesperrt freigegeben
6 gesperrt freigegeben freigegeben
7 freigegeben freigegeben freigegeben
Wahl der Anzahl der
freigegebenen Alarme
0 Keine Funktion (Taste gesperrt)
1 MAN/AUTO Umschaltung
2 LOC / REM Auswahl
3 HOLD
4 Alarmspeicher zurücksetzen
5 Wahl SP1 / SP2
6 Start / Stop Selbstoptimierung
7 Start / Stop Autooptimierung
8 Set / Reset Ausgänge 1 ... 4
+ 16 deaktiviert die Funktion „back menu“ (Tasten
Auto/Man + F) im Konfigurationsmenü
b u t t
Funktion der MAN /
AUTO Taste
Funktion der LED´s
Definition der
Anzeigefunktion SV
diSP Funktion der unteren Anzeige (SV)
0 SSP - aktiver Sollwert
1 InP.2 - Hilfseingang
2 Stellgrad
3 Regelabweichung (SSP - PV)
Val. Funktion
0 keine Funktion
1 MAN/AUTO Umschaltung
2 LOC / REM
3 HOLD
4 Selbstoptimierung aktiviert
5 Autooptimierung aktiviert
6 Digitaleingang IN1 aktiv
7 Datenaustausch über serielle Schnittstelle in Betrieb
8 Anstehender Fehlerzustand
9 Softstart in Betrieb
10 Anzeige SP1...SP2
11 Sollwertgradient in Ausführung
+ 16 LED blinkt, wenn aktiv
Default: 3
Default: 1
Default: 0
Default: 1
Default: 10
Default: 20

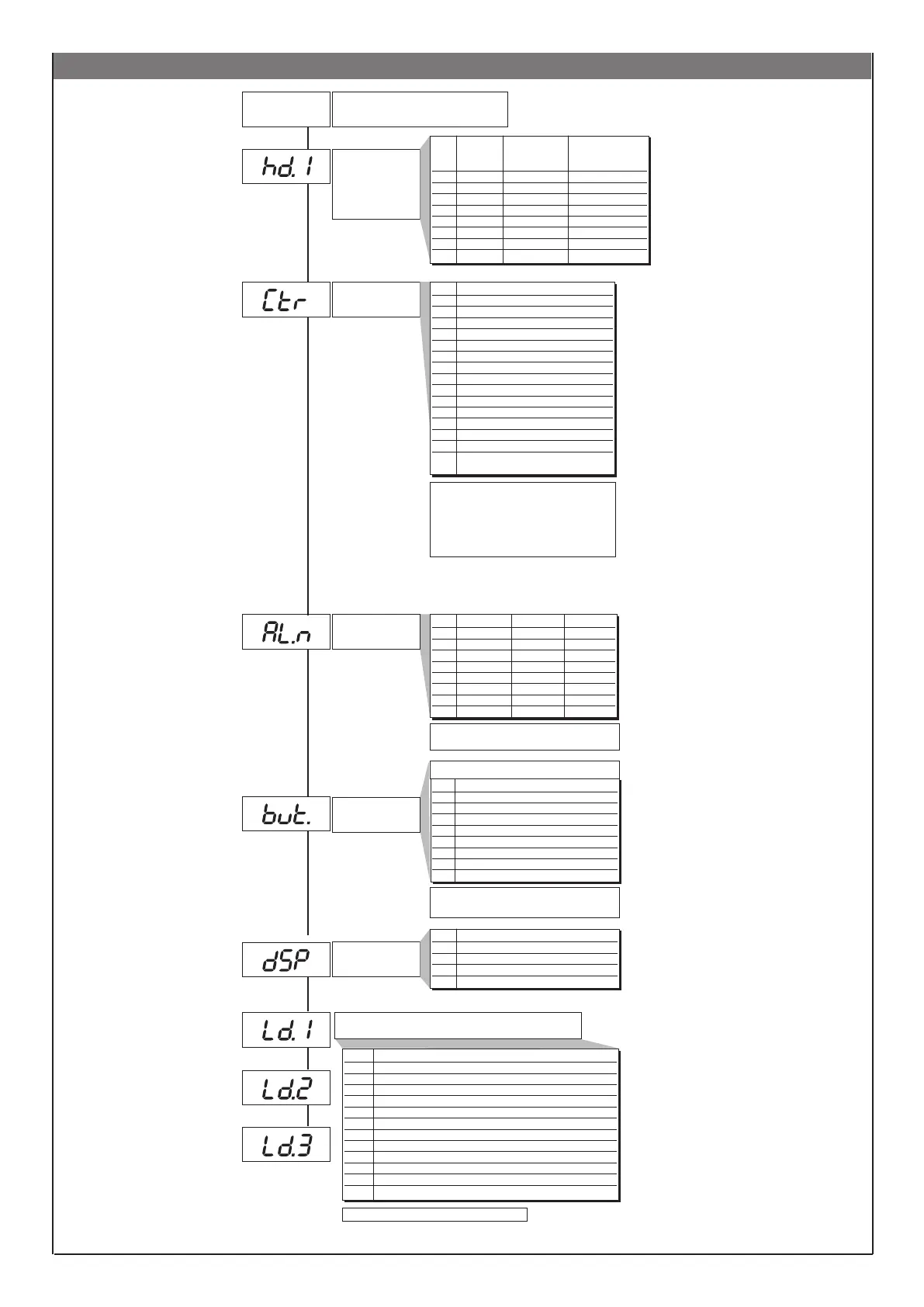

Hrd Menü
Hrd
Hardware-Konfiguration
Freigabe Multiset
Steuerung der
Geräte über serielle
Schnittstelle
Val Multiset Status LED Gerätesteuerung
(2 SP) invertiert über serielle
Schnittstelle
0
1 x
2 x
3 x x
4 x
5 x x
6 x x
7 x x x
Regelungstyp
Val Regelungstyp
0 P heizen
1 P kühlen
2 P heizen / kühlen
3 PI heizen
4 PI kühlen
5 PI heizen / kühlen
6 PID heizen
7 PID kühlen
8 PID heizen / kühlen
9 ON-OFF heizen
10 ON-OFF kühlen
11 ON-OFF heizen / kühlen
12 PID heizen + ON-OFF kühlen
13 ON-OFF heizen + PID kühlen
14 PID heizen + kühlen mit Relativver-
stärkung (siehe Parameter C.MEd)
Wahl der Dierenzierzeit:
+0 Abtastung 1 s
+16 Abtastung 4 s
+32 Abtastung 8 s
+64 Abtastung 240 ms
Anmerkung: Bei der EIN-AUS-Regelung ist der
LbA-Alarm nicht aktiviert.
Default: 0
Default: 70
