3030
Prot (PAS)
Pro
Code de protection
(PAS 99)
Prot Achage Modification
0 SP, In2, alarmes, OuP, INF SP, alarmes
1 SP, In2, alarmes, OuP, INF SP
2 SP, In2, OuP, INF
+4 inhibition InP, Out
+8 inhibition CFG, Ser
+16 inhibition «marche - arrêt» par voie logicielle
+32 inhibe la mémorisation de la puissance manuelle
+64 inhibe la modification de la valeur de la puissance manuelle
+128 valide la configuration étendue

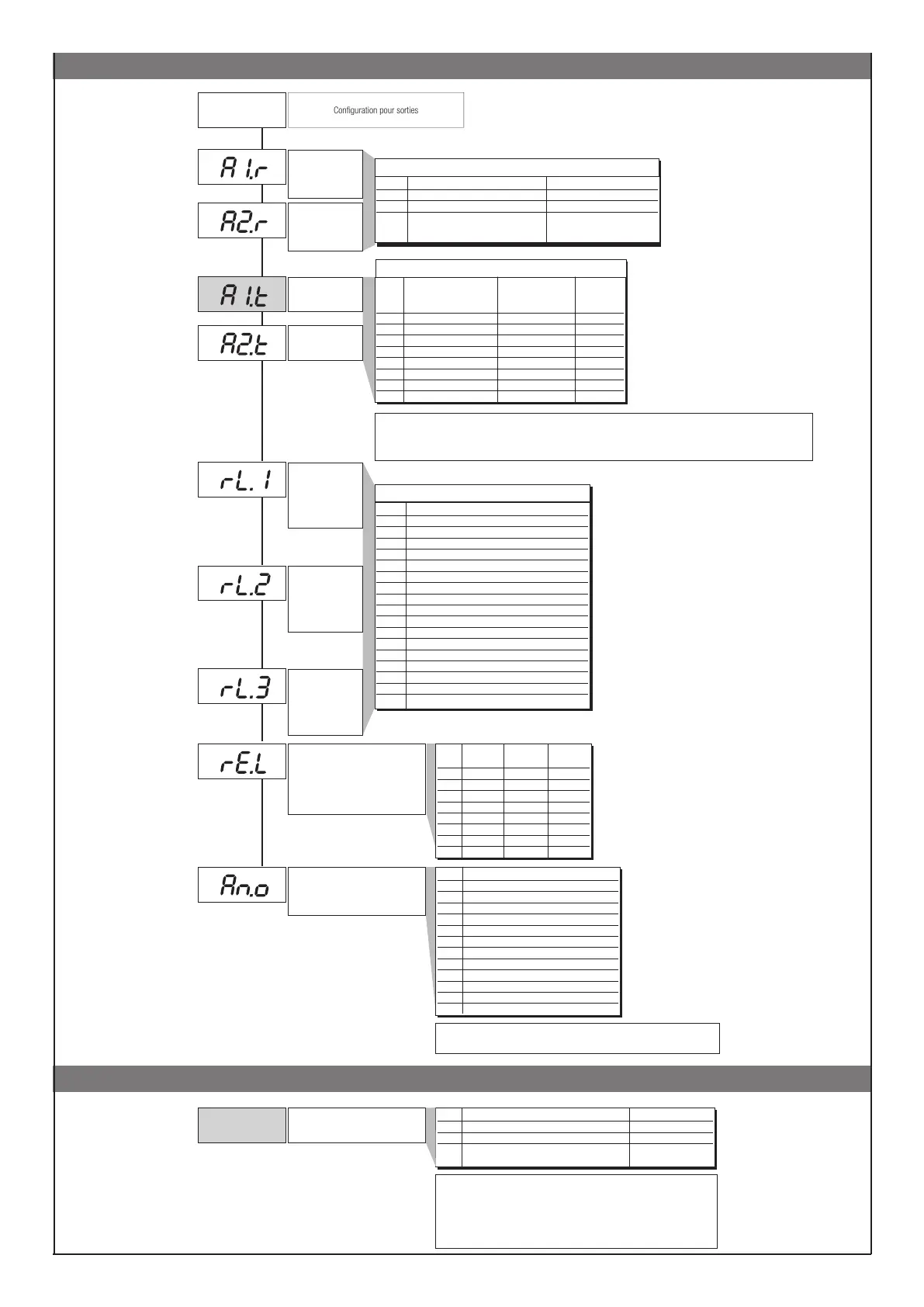

Out
Out
Configuration pour sorties
Sélection grandeurs
référence
alarme 1
AL.1.r, AL.2.r
Sélection grandeurs
référence
alarme 2
AL.x.r Variable à comparer Seuil de référence
0 PV (variable de process) AL
1 SSP (consigne active) AL (absolue uniquement)
2 PV (mesure) AL (uniquement asservie
et rapportée à SP1 avec
fonction multiset)]
Type alarme 1
Type alarme 2
+8 pour inhiber à la mise en marche jusqu’au premier dépassement du seuil
+16 pour valider la mémorisation de l’alarme
+ 32 Hys devient le temps de retard à l‘activation de l‘alarme (0...999 s) (absolue symétrique exclue)
+ 64 Hys devient le temps de retard à l‘activation de l‘alarme (0...999 mn) (absolue symétrique exclue)
AL.x.t Directe (détection haute) Absolue Normal
Inverse (détection basse) Asservie Symétrique
à la consigne active (bande)
0 directe absolute normal
1 inverse absolute normal
2 directe relativo normal
3 inverse relativo normal
4 directe absolute symétrique
5 inverse absolute symétrique
6 directe relativo symétrique
7 inverse relativo symétrique
AL.1.t, AL.2.t
Default: 0
Default: 0
Default: 0
Default: 0
Défaut
(définition état en cas de capteur
défectueux)
Err, Sbr
Val Grandeur de référence
0 PV - mesure
1 SSP - consigne active
2 SP - consigne locale
3 -
4 Écart (SSP-PV)
5 CHAUD (*)
6 FROID (*)
7 AL1 (seuil)
8 AL2 (seuil)
9 AL3 (seuil)
10 -
11 Valeur acquise de la liaison série (*)
Out W
Attribution signal ou valeur de référence:
Out 1
Attribution signal de
référence
_rEL. Alarme Alarme Alarme
1 2 3
0 OFF OFF OFF
1 ON OFF OFF
2 OFF ON OFF
3 ON ON OFF
4 OFF OFF ON
5 ON OFF ON
6 OFF ON ON
7 ON ON ON
16 pour la valeur 0 si l‘entrée est en condition d‘erreur Err – Sbr
la sortie prend la valeur minimale de trimming
Out 2
Attribution signal de
référence
Out 3
Attribution signal de
référence
rL.o.1, rL.o.2, rL.o.3, rL.o.4
Val Fonction
0 CHAUD (sortie régulation chauage)
1 FROID (sortie régulation refroidissement)
2 AL1 - alarme 1
3 AL2 - alarme 2
4 AL3 - alarme 3
5 AL.HB - alarme HB
6 LBA - alarme LBA
7 IN - Répétition entrée logique
8 Répétition touche but (si but = 8)
9 AL1 ou AL2
10 AL1 ou AL2 or AL3
11 AL1 et AL2
12 AL1 et AL2 et AL3
13 AL1 ou ALHB
14 AL1 ou AL2 ou ALHB
15 AL1 et ALHB
16 AL1 et AL2 et ALHB
+ 32 pour niveau logique nié en sortie sauf codes 0…1 avec sortie continue
Default: 2
Default: 5
Default: 3
Default: 0
Default: 5
