3131
+8 pour valider l’alarme HB.
+16 pour valider l’alarme LBA.
AL.nr Alarme 1 Alarme 2 Alarme 3
0 inhibée inhibée inhibée
1 validée inhibée inhibée
2 inhibée validée inhibée
3 validée validée inhibée
4 inhibée inhibée validée
5 validée inhibée validée
6 inhibée validée validée
7 validée validée validée
Sélection alarmes
validées
0 aucune fonction (touche inhibée)
1 MAN / AUTO régulateur
2 LOC / REM
3 HOLD
4 Reset mémorisation alarmes
5 Sélection SP1 / SP2
6 Start / Stop autoadaptativité
7 Start / Stop autoréglage
8 Activation / Désactivation sorties Out 1... Out 4
+ 16 exclut la fonction „back menu“ (touches Auto/Man
+ F) à l‘intérieur des menus de configuration
b u t t
Fonction des touches
M/A
Fonction led
Définition fonction
acheur SV
diSP Fonction acheur inférieur (SV)
0 SSP - consigne active
1 InP.2 - entrée auxiliaire
2 Valeur sortie de régulation
3 Écart (SSP - PV)
Val. Fonction
0 Aucune fonction
1 MAN/AUTO régulateur
2 LOC / REM
3 HOLD
4 Autoréglage actif
5 Autoadaptativité active
6 Répétition IN1
7 Validation communication série
8 Erreur présente
9 Softstart en exécution
10 Indication SP1...SP2
11 Gradient du point de consigne en cours d‘exécution
+ 16 Si le voyant est allumé, il clignote
Default: 3
Default: 1
Default: 0
Default: 1
Default: 10
Default: 20
Hrd
Hrd

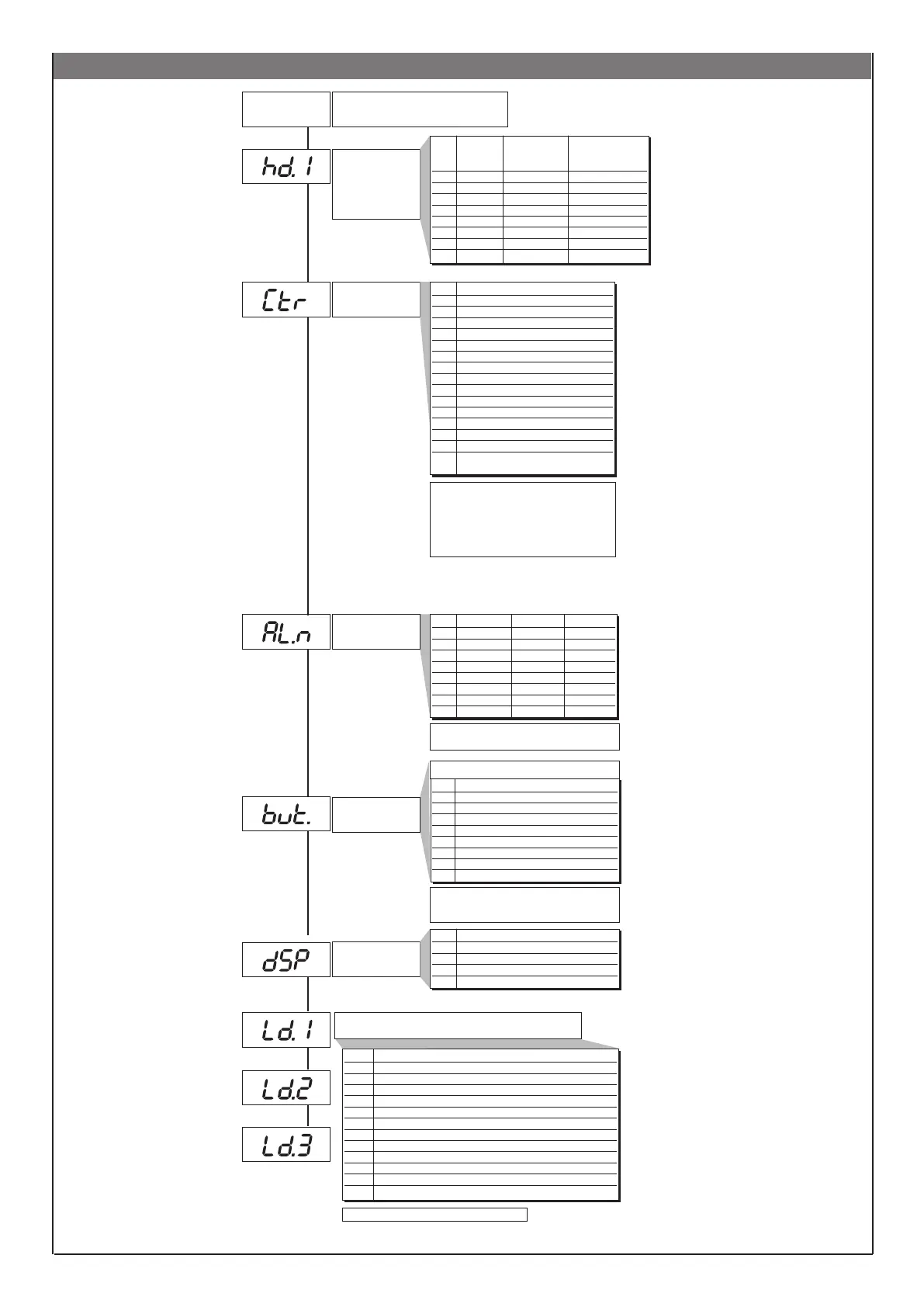

Configuration matériel (hardware)
Validation multiset
gestion appareils par
liaison série
Val Multiset État voyants Gestion
(2 SP) inversés appareil par
liaison série
0
1 x
2 x
3 x x
4 x
5 x x
6 x x
7 x x x
Type de régulation
Val Type de contrôle
0 P chaud
1 P froid
2 P chaud / froid
3 PI chaud
4 PI froid
5 PI chaud / froid
6 PID chaud
7 PID froid
8 PID chaud / froid
9 ON-OFF chaud
10 ON-OFF froid
11 ON-OFF chaud / froid
12 PID chaud + ON-OFF froid
13 ON-OFF chaud + PID froid
14 PID chaud + froid avec gain relatif
(cf. paramètre C.MEd)
Sélection temps d’échantillonnage de l’action dérivée:
+0 échantillonnage 1 s
+16 échantillonnage 4 s
+32 échantillonnage 8 s
+64 échantillonnage 240 ms
Nota: En régulation du type ON-OFF, l’alarme LbA
est inhibée.
Default: 0
Default: 70
