LEITZ comBIND 100 - Käyttöohje

24
Laitteen purkaminen paketista ja
pystyttäminen
Toimituksen sisältö
Laite puretaan varovasti pakkauksesta.
Laatikon sisällön on oltava seuraavanlainen:
– comBIND 100,
– aloitustarvikkeet, joihin kuuluu erilaisia sidonta-
selkiä
– nämä käyttöohjeet.
Pakkausmateriaali on säilytettävä vähintään takuu-
ajan loppuun saakka.
Vivun asentaminen
Jalka käännetään ulos.
Alapuolella oleva ruuvi poistetaan ja otetaan vipu.
Vipu pistetään osoitetulla tavalla akseliin ja kiinnite-
tään ruuvilla.
Laitteen pystytys
Laite asetetaan tukevalle ja tasaiselle alustalle (esim.
pöydälle).
Kansi (paperituki) D avataan.
Lävistysterät on öljytty valmistusvaiheessa niiden suojaami-
seksi korroosiolta.
Suorita lävistystoiminto useampaan kertaan vanhalla
paperilla lävistysterien puhdistamiseksi.
Laite on nyt käyttövalmis.
•
•
•
•
•
•
•
•
•
Hyvä asiakas
Kiitos, että olet valinnut Leitz lävistys- ja sidontalaitteen.
Lue nämä käyttöohjeet huolellisesti läpi tutustuaksesi lait-
teen asianmukaiseen käyttöön. Älä luovuta laitetta eteen-
päin ilman näitä käyttöohjeita.
Minkälaisia materiaaleja saan lävis-
tää ja rei’ittää?
Paperi – Voit lävistää samanaikaisesti 80-grammaista pa-
peria kahdeksan arkkia (tavallinen kopiopaperi on tämän
painoista). Jos paperisi on ohuempaa, voit lävistää enem-
män arkkeja samanaikaisesti. Jos paperisi on vahvempaa,
voit lävistää yhdellä kertaa vähemmän arkkeja.
Kalvotaskut (peitelehti edessä) – voit lävistää kerralla
yhden kalvotaskun à 0,2 mm. Kalvot on lävistettävä yksi-
tellen. Älä lävistä niitä yhdessä paperin tai peitelehtikarton-
gin kanssa.
Kartonki (peitelehti takana) – Kartonkiset peitelehdet on
myöskin lävistettävä yksittäin. Älä lävistä niitä koskaan yh-
dessä asiakirjasi kalvotaskujen tai arkkien kanssa.
Turvaohjeet
Määräystenmukainen käyttö
Tämä laite on kehitelty paperin ja kalvotaskujen
lävistämiseen sekä näiden materiaalien sitomiseksi
muovisidontaselkään. Käytä laitetta vain tähän tar-
koitukseen ja näissä käyttöohjeissa kuvatulla tavalla.
Yleiset varotoimenpiteet
Laitetta saa käyttää vain tukevalla ja tasaisella alus-
talla (esim. pöydällä).
Jalka käännetään ulos aina ennen lävistystä tai
sidontaa.
Lapset on pidettävä etäällä laitteesta - loukkaantu
-
misvaara.
Mitään muita lisäosia, jotka eivät ole valmistajan hy-
väksymiä ei saa käyttää.
Ainoastaan alkuperäisiä Leitz-lisälaitteita saa käyttää.
Vaurioiden syntymisen ehkäisemiseksi laitteeseen:
Ennen lävistystä on arkeista poistettava kaikki me-
tallikappaleet (paperiniitit jne.).
Lävistysjätesäiliö on tyhjennettävä säännöllisesti
(viimeistään 50:n lävistyskerran jälkeen).
Kotelon puhdistamiseksi pyyhitään se ulkopuolelta
kostealla liinalla. Puhdistukseen ei saa koskaan
käyttää kemikaaleja.
•
•
•
•
•
•
•
•
•
Toimintoelementit
Säädettävä paperinrajoitin – Säädetään käytettä-
vän arkkikoon mukaan. A4, US-kirje tai A5.
BLävistyskuilu – Arkit asetetaan tähän lävistystä
varten.
Sidontamekanismi – Avaa ja sulkee muovisidon-
taselän painettaessa sidontavipua F. Suositeltava

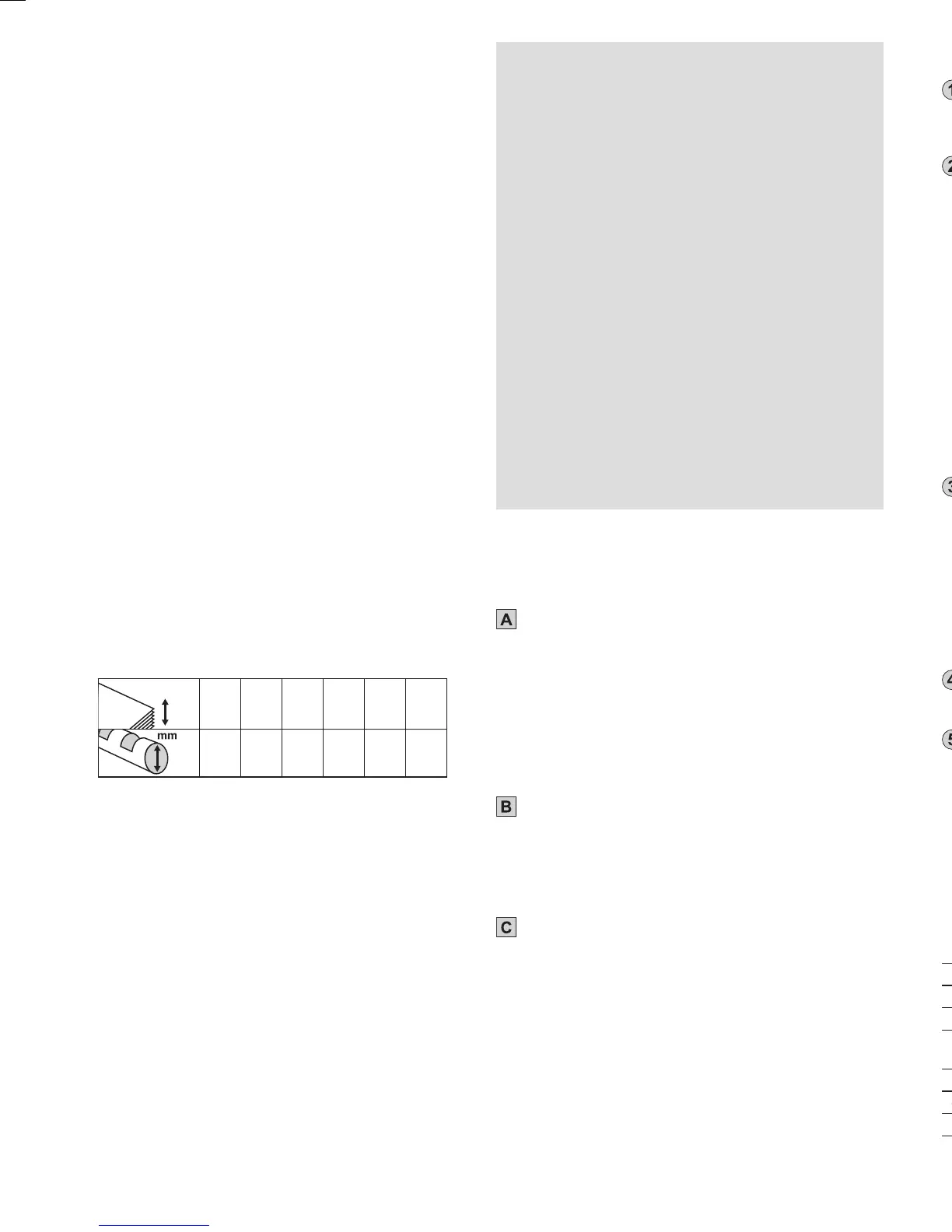

sidontaselkäkoko:
80 g/m²
25 45 65 95 125 145
80 g/m²
6 8 10 12 14 16
DKansi/paperituki – Avattu kansi toimii paperin tu-
kena lävistämisen/rei‘ityksen helpottamiseksi.
EKääntyvä jalka – Estää laitteen kaatumisen lävis-
tettäessä ja sidottaessa. Se käännetään ulos aina
ennen lävistystä tai sidontaa.
FLävistys- ja sidontavipu – Käytetään arkkien
lävistämiseen. Aktivoi samalla mekanismin , joka
avaa ja sulkee sidontaselän.
GSäppi – Painetaan oikealta vasemmalle vivun lu-
kitsemiseksi lävistettäessä. Painetaan vasemmalta
oikealla vivun lukitsemiseksi sidonnan aikana, niin
että sidontaselkä pysyy auki.
HLävistysjätesäiliö – Tämä säiliö on tyhjennettävä
aina 50:n lävistyskerran jälkeen, jotta vältetään
vaurioita.
 
25
Lävistys ja sitominen
Valmistelut
Paperinrajoitin  säädetään käytettävän arkkikoon
mukaan.
Lävistys
Vihje: Testaa lävistystulos ensiksi tyhjällä paperilla, ennen
kuin lävistät alkuperäiskappaleen.
Varo! Vaurioiden syntymisen ehkäisemiseksi lä-
vistysmekanismiin: Ennen lävistystä on arkeista
poistettava kaikki metallikappaleet (paperiniitit
jne.). Samalla kertaa ei saa lävistää enempää kuin
kahdeksan arkkia 80 gramman painoista paperia
tai yhden kalvon (0,2 mm). Lävistysjätesäiliö on
tyhjennettävä säännöllisesti.
Arkit asetetaan kuiluun B.
Säppi G painetaan oikealta ja samalla vipu F pai-
netaan täysin alas.
Vipu viedään jälleen ylös ja lävistetyt arkit otetaan
pois.
Loput arkit lävistetään samalla tavalla.
Sidontaselän asettaminen ja avaaminen
Lue tarvittava sidontaselkäkoko taulukosta.
Muovisidontaselkä asetetaan sidontamekanismiin 
siten, että avattava puoli osoittaa ylöspäin.
Sidontavipua F painetaan niin paljon alas, että si-
dontaselkä on tarpeeksi auki ja arkit voidaan asettaa
helposti.
Säppi G painetaan vasemmalta oikealle vivun pitä-
miseksi tässä asennossa.
Arkkien asettaminen
Lävistetyt arkit asetetaan avattuun sidontaselkään.
Sidotun asiakirjan poistaminen
Säppi G painetaan oikealta vasemmalle ja samalla
viedään vipu F ylös sidonta selän sulkemiseksi.
Sidottu asiakirja otetaan pois.
•
•
•
•
•
•
•
•
•
•
•
•

Tekniset tiedot
Toimintatapa manuaalinen
Paperikoko A4, US-kirje tai A5.
Lävistysterät 21 suorakulmaista (US-Pitch)
Lävistyskapasiteetti 8 paperiarkkia (80 g/m²) tai
1 kalvotasku (0,2 mm)
Sidontaselän koko 6–16 mm (korkeintaan 150 arkkia)
Nettopaino
1,7 kg
Mitat (L x S x K)
370 mm x 120 mm x 90 mm
Oikeus teknisiin muutoksiin pidätetään.
 
3 vuoden takuu
Kaikilla LEITZ-laitteilla on 3 vuoden takuu seuraavilla
ehdoin:
Valmistaja takaa 3 vuoden ajan ostopäivästä lähtien, ettei
laitteessa ole materiaali- tai valmistusvikoja.
Laite otetaan takuukorjaukseen vain, kun sen mukana
seuraa asiakkaan laatima kirjallinen selvitys laitteessa
ilmenneestä viasta ja todistus ostopäivästä.
Korjattava laite toimitetaan jälleenmyyjälle huoltoon
huolellisesti pakattuna. Jälleenmyyjä tai Esselte Ofce
Products Oy ei ole vastuussa vahingoista, jotka aiheu-
tuvat laitteen huolimattomasta pakkaamisesta.
Takuu ei koske vikoja, jotka johtuvat väärästä käytösta.
1.
2.
3.
4.
Malli / Sarja nro:
Ostopvm:
Ostopaikka:
Ostaja:
Yritys:
Osoite:
Puhelin nro:
