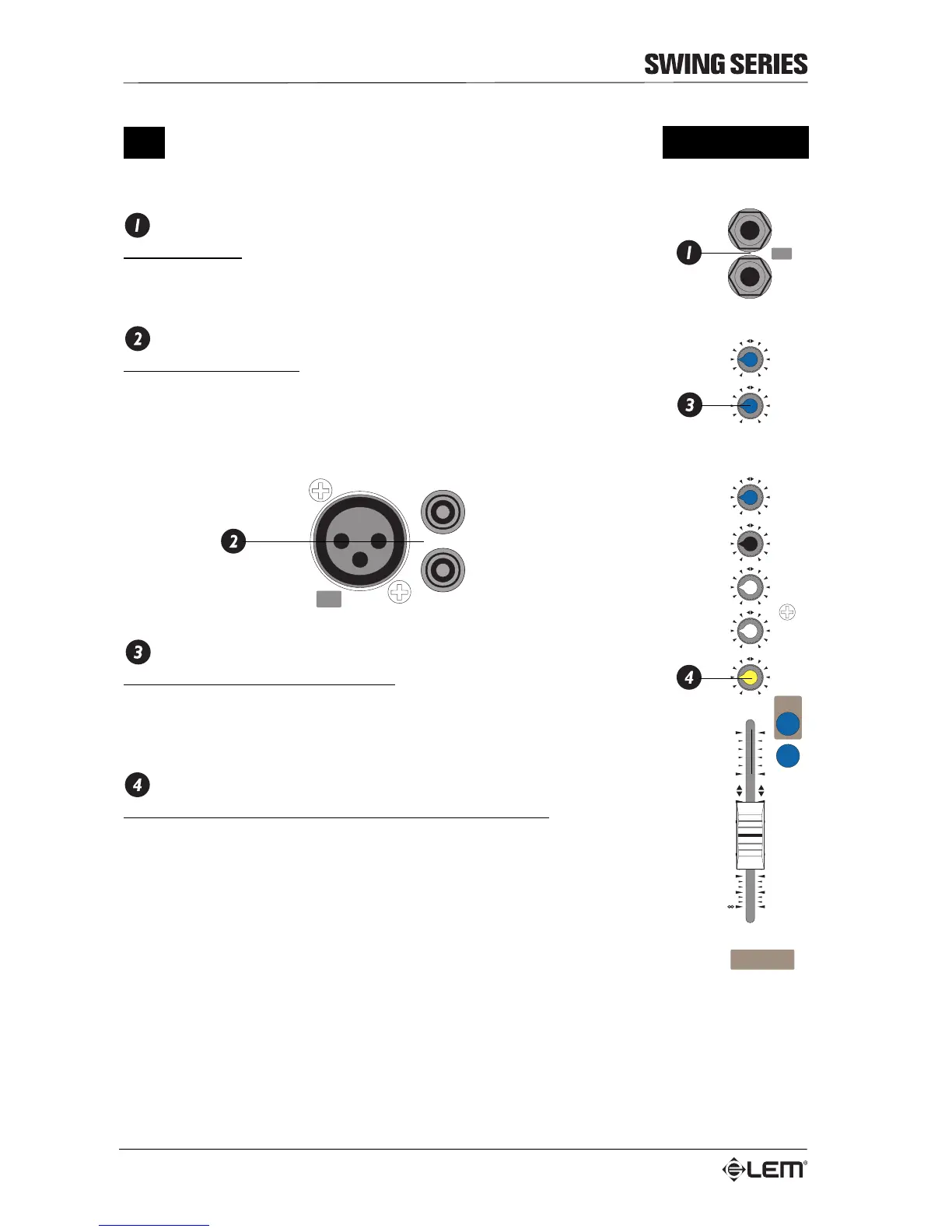

Canale di ingresso STEREO
Canale di ingresso STEREO
STEREO INPUT
Connettori JACK: ricevono il segnale STEREO di linea in ingresso (0 dB).
Inserendo un unico connettore JACK nell’ingresso LEFT, il canale si comporta
come un canale MONO.
MIC / STEREO LINE INPUT (SWING 12)
Connettori XLR-F + RCA: il canale 5/6 del modello SWING 12 può ricevere
sia un segnale STEREO di LINEA tramite due connettori RCA (sensibilità 0 dB),
sia un segnale MICROFONICO MONO tramite un connettore XLR-F (sensibilità
-50 dB). I due segnali possono essere collegati anche simultaneamente.
MID
Controllo per le frequenze MEDIE: consente un guadagno o una
attenuazione di 12 dB a 2.5 kHz con una curva di tipo “PEAKING”.
I canali di ingresso STEREO, a differenza di quelli MONO, presentano un
equalizzatore a 3 bande.
BAL
Controllo di bilanciamento del segnale sulle uscite principali.
Il controllo BAL effettua un bilanciamento tra i livelli di le due componenti LEFT
e RIGHT del segnale STEREO e agisce nel seguente modo:
• ruotando il BAL verso SINISTRA (LEFT) si ha una riduzione del livello del
segnale RIGHT sul MIX RIGHT;
• ruotando il BAL verso DESTRA (RIGHT) si ha una riduzione del livello del
segnale LEFT sul MIX LEFT.
NOTA: le rimanenti funzioni del canale di ingresso STEREO sono equivalenti a
quelle già descritte per il canale MONO
2.5 kHz
MID
80 Hz
LOW
BAL
M
UTE
M
IX B
SO
L
O
10
10
20
30
40
5
5
0
PRE-FADER
MONITOR
PRE-POST
AUX 1
POST-FADER
AUX 2
12 kHz
HIGH
RIGHT
LEFT
(MONO)
+12-12
+15-15
100
100
100
RL
STEREO
LINE
9/10
9/10
+15-15
MIC (MONO)
RIGHT
LEFT
5/6
