WIT/ZWT
ACHTER R-ch +
ACHTER R-ch -
VOOR R-ch +
VOOR R-ch -
VOOR L-ch +
VOOR L-ch -
ACHTER L-ch +
ACHTER L-ch -
Zijaanzicht met schroefgaten
gemarkeerd T, N
gebruiken
kunnen deze montagemethode
Nissan en Toyota voertuigen
INSTALLATIEPROCES
INSTALLATIESCHEMA
WIT
GRIJS/ZWT
GRIJS
PAARS/ZWT
PAARS
1. Deze speler kan alleen worden gebruikt door een 12V DC kathode-aarde elektrisch systeem.
2. Verbind de klemmen van de accu van de auto niet tot de speler helemaal goed is aangesloten en gemonteerd.
3. Zorg ervoor dat de gele draad verbonden wordt met de positieve pool van de batterij(+).
4.Zorg ervoor dat de specificaties van de zekering gelijk zijn wanneer u deze vervangt.
5. Met een 4-8 ohm luidspreker va goede kwaliteit krijgt u het beste resultaat van de apparatuur.

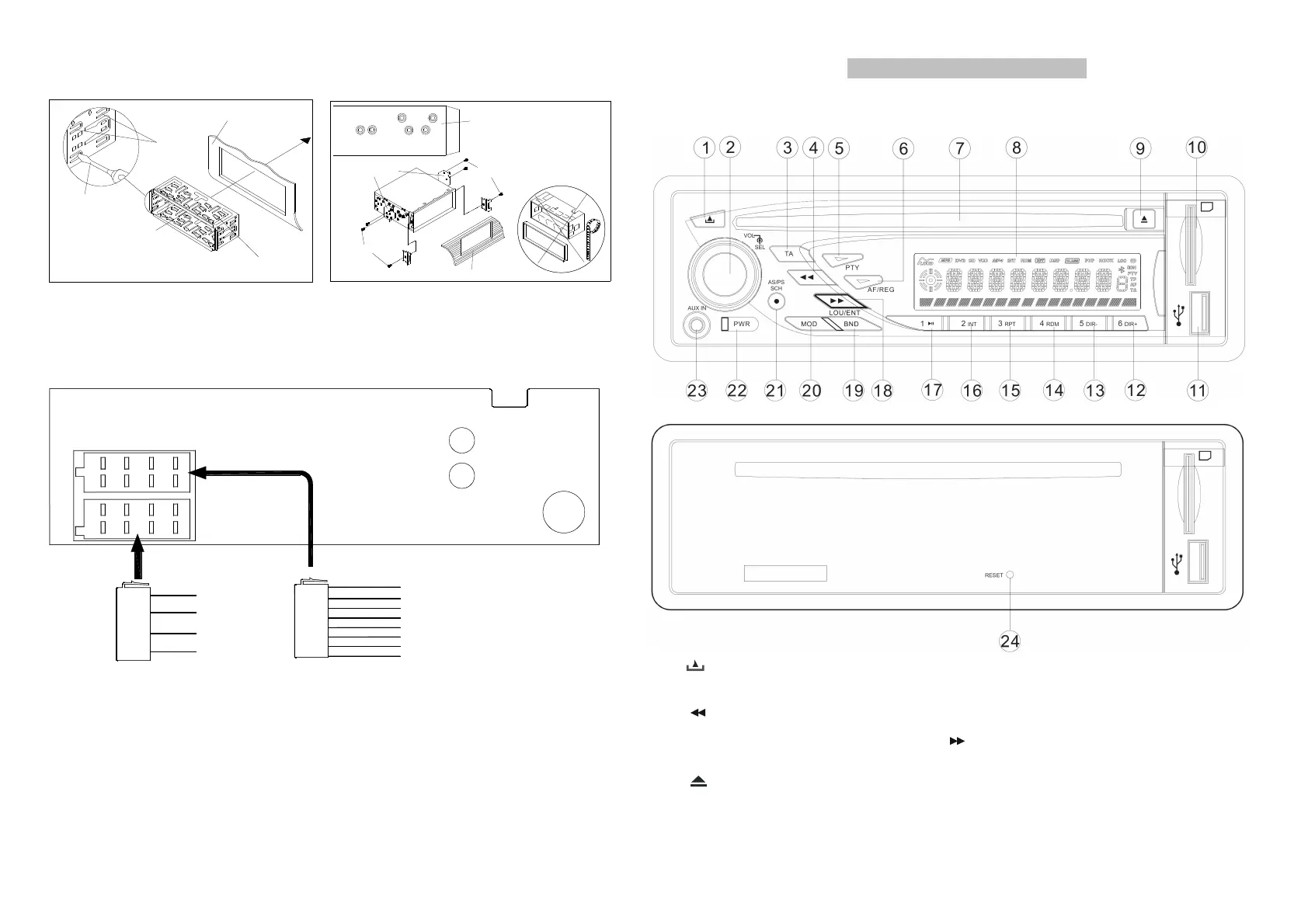

BEDIENINGSPANEEL EN FUNCTIES
BEDIENINGSPANEEL EN FUNCTIES
AM/FM ANTENNE
LINEOUT-Rch (ROOD)
LINEOUT-Lch (WIT)
DEEL A
Zwart
Aarde
ACC
Geel
Blauw
Auto Antenne
DEEL B
GROEN / ZWT
GROEN
1. knop.
13. “5/ DIR-” knop.
2. “VOL/SEL” knop.
14 “4/ RDM” knop.
3. “TA” knop.
15. “3/ RPT” knop.
4. “ ” knop.
16. “2/ INT” knop.
5. “PTY” knop.
17. “1/ >II” knop
6. “AF/REG” knop. 18. “ ” knop
7. DISC sleuf. 19. “BND / LOU /ENT ” knop.
8. LCD display 20. “MODE” knop.
9.. “ ” knop. 21. “AS / PS / SCH /” knop.
10. SD SARD slot. 22. “POWER” knop.
11. . USB poort. 23. “AUX IN” stekkeringang.
12 “6/ DIR+” knop. 24. .“RESET” knop.
3
B+
ISO
ISO
Schroef
Haak
Dashboard of console
Huls
en verbind indien nodig de lipjes.
Steek de huls in het dashboard
Dashboard
Schroevendraaier
Lipjes
ACC
