-Taste. 21. AS/
6. AF/REG-Taste. 18
5. PTY-Taste. 17. 1/ >
3. TA-Taste. 15. 3/ R
EINBAU

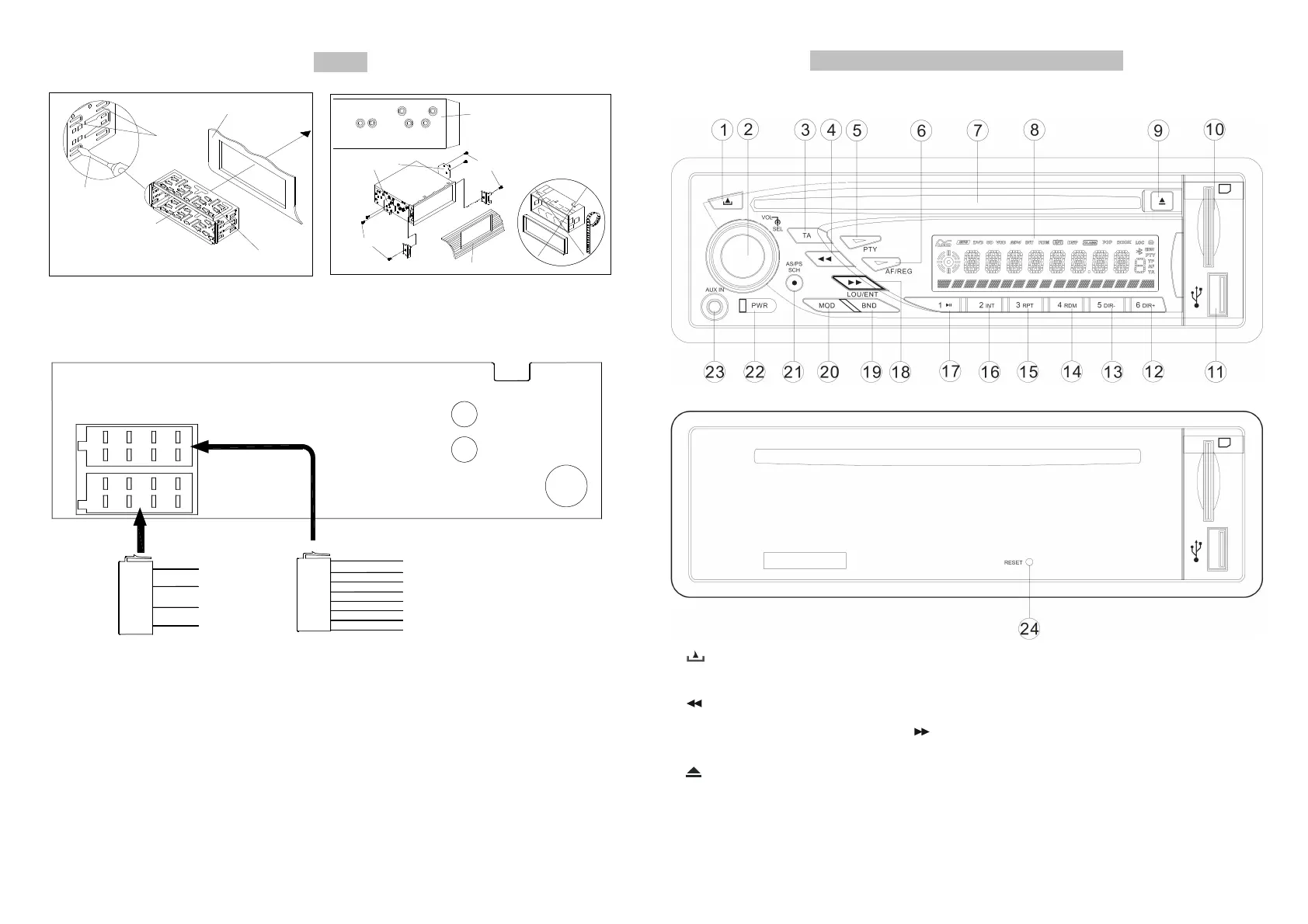

VERKABELUNGSZEICHNUNG
1. Dieses Wiedergabegeräte kann nur mit einem 12V-Gleichstrom-Kathoden-Massesystem benutzt werden.
2. Verbinden Sie die Anschlüsse der Autobatterie nur dann, wenn das Gerät fest eingebaut ist.
3. Vergewissern Sie sich bitte, dass der gelbe Draht mit dem positiven Anschluss der Batterie (+) verbunden ist.
4. Wenn Sie die Sicherung durch eine neue ersetzen, vergewissern Sie sich bitte, dass Sie eine Sicherung mit
identischen Spezifikationen benutzen.
5. Das Gerät bietet eine optimale Leistung, wenn es zusammen mit hochqualitativen Lautsprechern mit 4 bis 8 Ω
verwendet wird.
2
BEDIENELEMENTE UND TASTENFUNKTIONEN
BEDIENELEMENTE UND TASTENFUNKTIONEN
1. -Taste. 13. 5/ DIR-Taste.
2.
VOL/SEL-Taste. 14. 4/ RDM-Taste.
PT-Taste.
4. -Taste. 16. 2/ INT-Taste.
II-Taste
. -Taste
7.
DISC-Ladefach 19. BND/LOU/ENT-Taste.
8. LCD-Anzeige 20. MODE-Taste.
9. PS/SCH/-Taste.
10. SD-Kartenslot. 22. POWER-Taste.
11. USB-Port. 23. AUX-Eingang
12
“6/ DIR+” -Taste. 24. RESET-Taste
3
T, N
Armaturenbrett
Laschen
Schraubenzieher
Hülse
2. Setzen Sie die Hülse
ans Armaturenbrett und
fixieren Sie die Laschen
falls nötig
Seitenansicht zeigt Schraubenbohrung T, N
Einbaumethode für Nissan und Toyata
Armaturenbrett oder Konsole
Radio-Einbaurahme
Schraube
Haken
Schraube
ISO TEIL A
SCHWARZ MASSE
ROT ACC
GELB B+
BLAU AUTO-ANT
ISO TEIL B
GRÜN/SCHWARZ HINTEN L-Kn-
GRÜN HINTEN L-Kn+
WEISS/SCHWARZ VORNE L-Kn-
WEISS VORNE L-Kn+
GRAU/SCHWARZ VORNE R-Kn-
GRAU VORNE R-Kn+
VIOLETT/SCHWARZ HINTEN R-Kn-
VIOLETT HINTEN R-Kn+
LINE-OUT R-Kn (ROT)
LINE-OUT L-Kn (WEISS)
MW/UKW-ANTENNE
