5
Au moins
23 cm (9 po)
Moins de
18 cm (7 po)
Coude
Figure 10
Écoulement de l’air
Figure 9
GÉNÉRATEUR À CIRCULATION
ASCENDANTE (figure 9)
Installation sous le générateur d’air.
Installer l’épurateur à l’horizontale,
là où la reprise d’air pénètre par en-
dessous. Soulever le générateur
d’air et installer l’épurateur sous la
base.
Écoulement de l’air
Figure 11
GÉNÉRATEUR À CIRCULATION
À CONTRE-COURANT (figure 7)
Installer l’épurateur à l’horizontale
dans le plénum ou le conduit de
reprise d’air, juste au-dessus du gé-
nérateur.
GÉNÉRATEUR À CAISSONS
SUPERPOSÉS (figure 8)
Installation latérale. Installer
l’épurateur à la verticale, là où la
reprise d’air pénètre dans la prise
d’air latérale du générateur.
INSTALLATION COUDÉE (figure 10)
Exemple typique de l’utilisation d’un coude pour adapter le
conduit à l’ouverture de l’épurateur.
Si le raccordement du conduit sur le générateur d’air chaud
laisse moins de 23 cm (9 po) où installer l’épurateur, il faut
raccourcir la section latérale ou installer une section coudée
pour compenser.
GÉNÉRATEUR HORIZONTAL
(figure 11)
Installer l’épurateur à la verticale dans
le conduit de reprise d’air, près du
générateur.
Écoulement de l’air
Vue de l’arrière
Figure 6
Écoulement de l’air
Vue de l’arrière
Figure 7
Écoulement de l’air
Figure 8
GÉNÉRATEUR DE SOUS-
SOL (À CAISSONS JUXTA-
POSÉS) (figure 6)
Installer l’épurateur à l’horizon-
tale dans le plénum de reprise
d’air, juste au-dessus du géné-
rateur.

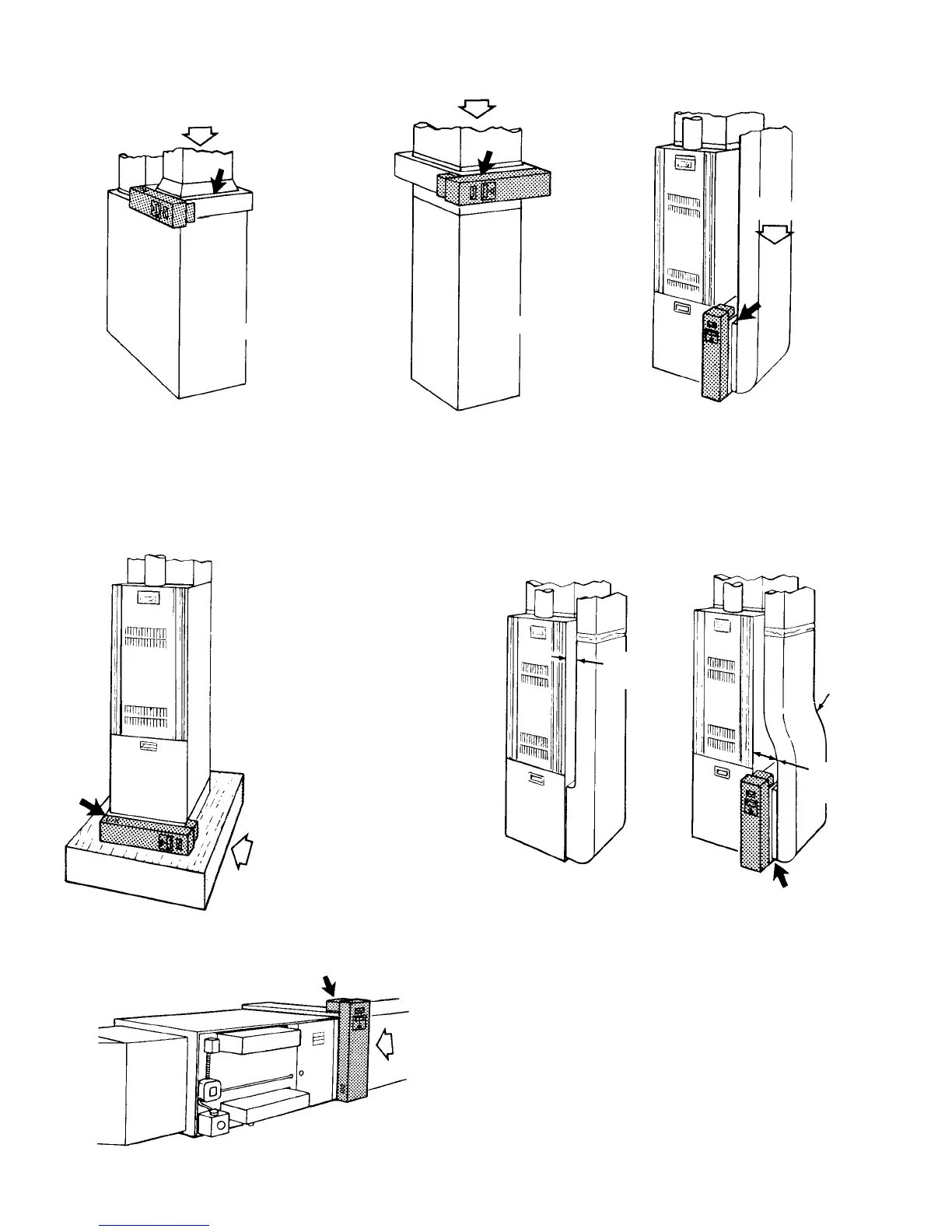

POSITIONS DE MONTAGE TYPIQUES
