12
1. Mettre l’interrupteur à la position d’arrêt (OFF) et détacher le
module d’alimentation du boîtier.
2. Si un détecteur de débit d’air est installé, l’identifier et retirer le
capot du module d’alimentation. Si aucun détecteur de débit d’air
n’est installé, passer à l’étape 4.
3. Débrancher le connecteur plastique à trois broches et relier à
l’aide d’un cavalier les deux broches femelles (fil blanc à fil blanc-
brun), comme le montre la figure 22.
4. Placer le module d’alimentation sur un établi bien isolé. Attacher
la sonde négative (-) du multimètre au boîtier métallique et la
sonde haute tension au contact à haute tension du capot arrière
du module d’alimentation. Alimenter le module en courant C.A. à
l’aide d’une rallonge, puis faire passer l’interrupteur à la position
de marche (ON). Tenir ses mains et ses outils à l’écart du
contact à haute tension.
5. Si le voyant de marche s’allume et que la tension de sortie se situe
entre 6100 et 6800 V C.C., alors le module d’alimentation est en
bon état.
6. Si la tension est correcte mais que le voyant de marche ne
s’allume pas, alors remplacer le voyant.
1. Brancher un multimètre réglé pour une lecture de 120 V C.A. sur
les bornes « LINE » du bloc d’alimentation.
2. Alimenter la fiche du module d’alimentation en courant de 120 V
C.A. et placer l’interrupteur sur marche (ON).
3. Souffler sur le thermistor du détecteur de débit d’air; le multimètre
devrait afficher 120 V C.A. Cesser de souffler; la lecture de
tension devrait revenir à zéro en 10 à 15 secondes.
4. Si la tension prévue n’a pas été enregistrée à l’étape 3, débrancher
le courant qui alimente le module d’alimentation. Identifier le
détecteur de débit d’air et retirer le capot du module d’alimentation.
Débrancher le connecteur de plastique à trois broches. Relier à
l’aide d’un cavalier les deux broches femelles (fil blanc à fil blanc-
brun), comme le montre la figure 22. Alimenter à nouveau le bloc
d’alimentation. Placer l’interrupteur sur marche (ON).
A. Si le multimètre affiche 120 V C.A., remplacer le détecteur de
débit d’air.
B. Si le multimètre n’enregistre pas 120 V C.A., alors le problème
n’est pas dû au détecteur de débit d’air. Vérifier à nouveau
le câblage principal.
REMARQUE : Le détecteur de débit d’air est conçu pour fonctionner à
une température ambiante de 18 à 49 °C (65 à 120 °F). Il n’est pas
recommandé de l’utiliser à une température inférieure ou supérieure.
PROCÉDURE DE RÉVISION DU BLOC
D’ALIMENTATION
1. Placer sur un établi bien isolé la cellule collectrice avec le bouton
de contact orienté vers le haut.
2. Choisir un module d’alimentation (avec détecteur de débit d’air
hors circuit et cavalier réducteur d’ozone intact) dont la tension à
la borne de la cellule est entre 6100 et 6800 V C.C. sans cellule.
3. Placer le module d’alimentation sur la cellule collectrice en
s’assurant qu’il y a contact entre les bornes des deux dispositifs.
4. À l’aide d’une rallonge ordinaire, alimenter le module d’alimentation
en courant de 120 V C.A. Placer l’interrupteur sur marche (ON).
5. Attacher la sonde négative (-) du multimètre au boîtier métallique
de la cellule. À l’aide de la sonde à haute tension, mesurer la
tension aux fils ionisants ou aux plaques collectrices des cellules.
Elle doit se situer entre 6100 et 6800 V C.C.
REMARQUE : Une cellule neuve peut entraîner pendant un court
laps de temps une tension inférieure à la normale. Pour obtenir
une mesure plus exacte, « vieillir » la cellule en y faisant passer
un courant à haute tension pendant 15 à 30 minutes.
6. Si la tension est inférieure à 6100 V C.C., vérifier si la cellule
comporte des corps étrangers, un fil ionisant brisé, un isolant
craquelé ou une plaque collectrice fléchie ou lâche. Laver les
cellules si nécessaire. Si le voyant de marche reste éteint,
remplacer la cellule collectrice.
ESSAI DES CELLULES
ESSAI DU DÉTECTEUR DE DÉBIT D’AIR

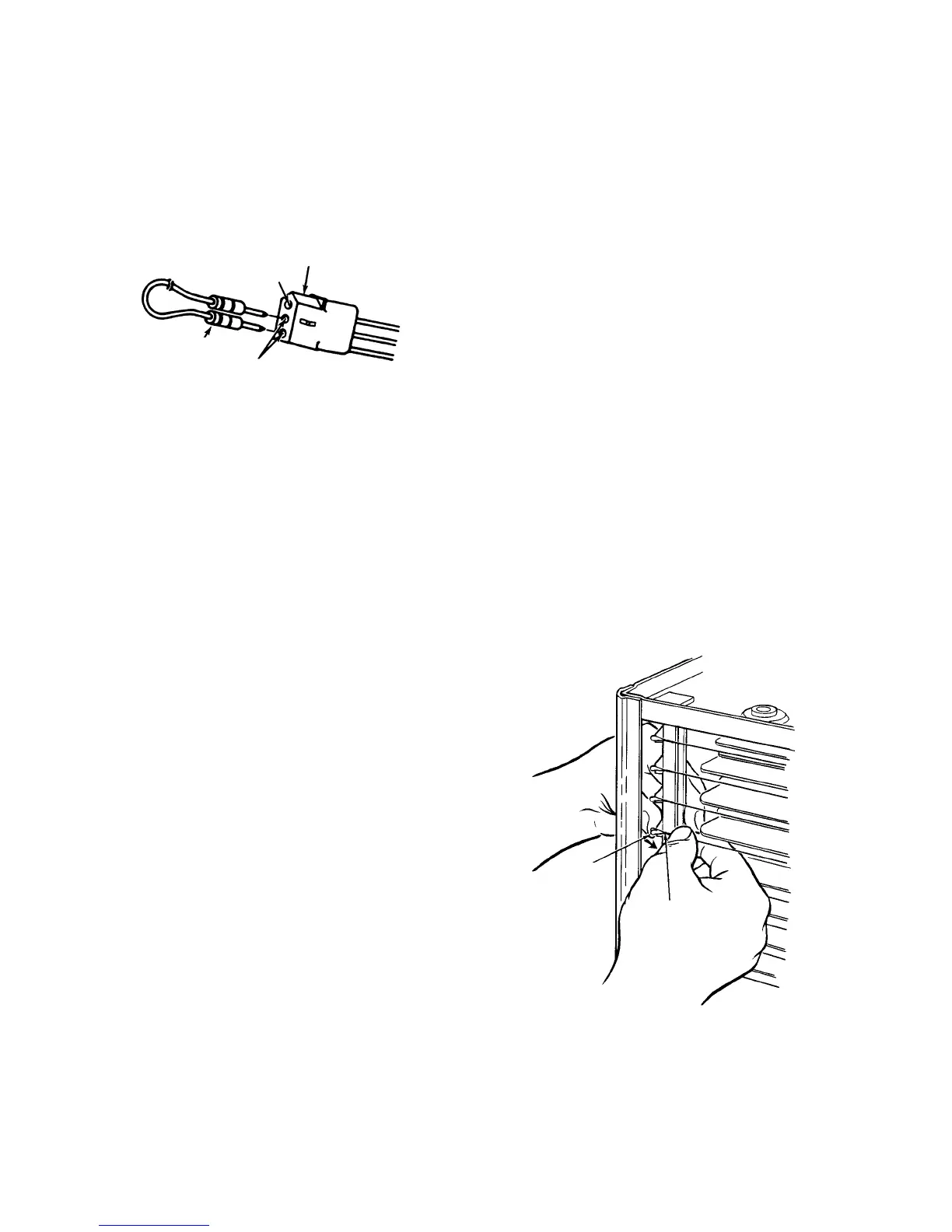

Cavalier
Broches femelles
Broche mâle
Connecteur plastique
Mise hors circuit du détecteur de
débit d’air au niveau de la prise.
Figure 22
REMPLACEMENT D’UN FIL IONISANT
Si un fil ionisant casse, on peut le remplacer de la façon suivante :
1. Couper l’alimentation du générateur d’air et de l’épurateur, puis
enlever les cellules collectrices de la manière décrite à la section
précédente.
2. Enlever tous les morceaux du fil brisé. S’assurer que les supports
aux deux extrémités sont en bon état et qu’ils n’ont pas été
déformés.
3. Accrocher le fil neuf sur un des supports.
4. Placer le doigt sur l’autre support (figure 23) et tenir le fil ionisant
entre le pouce et l’index ou avec une pince à long bec. Appuyer
sur le support à ressort. Accrocher le bout du fil sur la petite patte
au bout du support, puis relâcher. S’assurer que le fil est retenu
solidement aux deux extrémités.
Support
Fil ionisant
Figure 23
