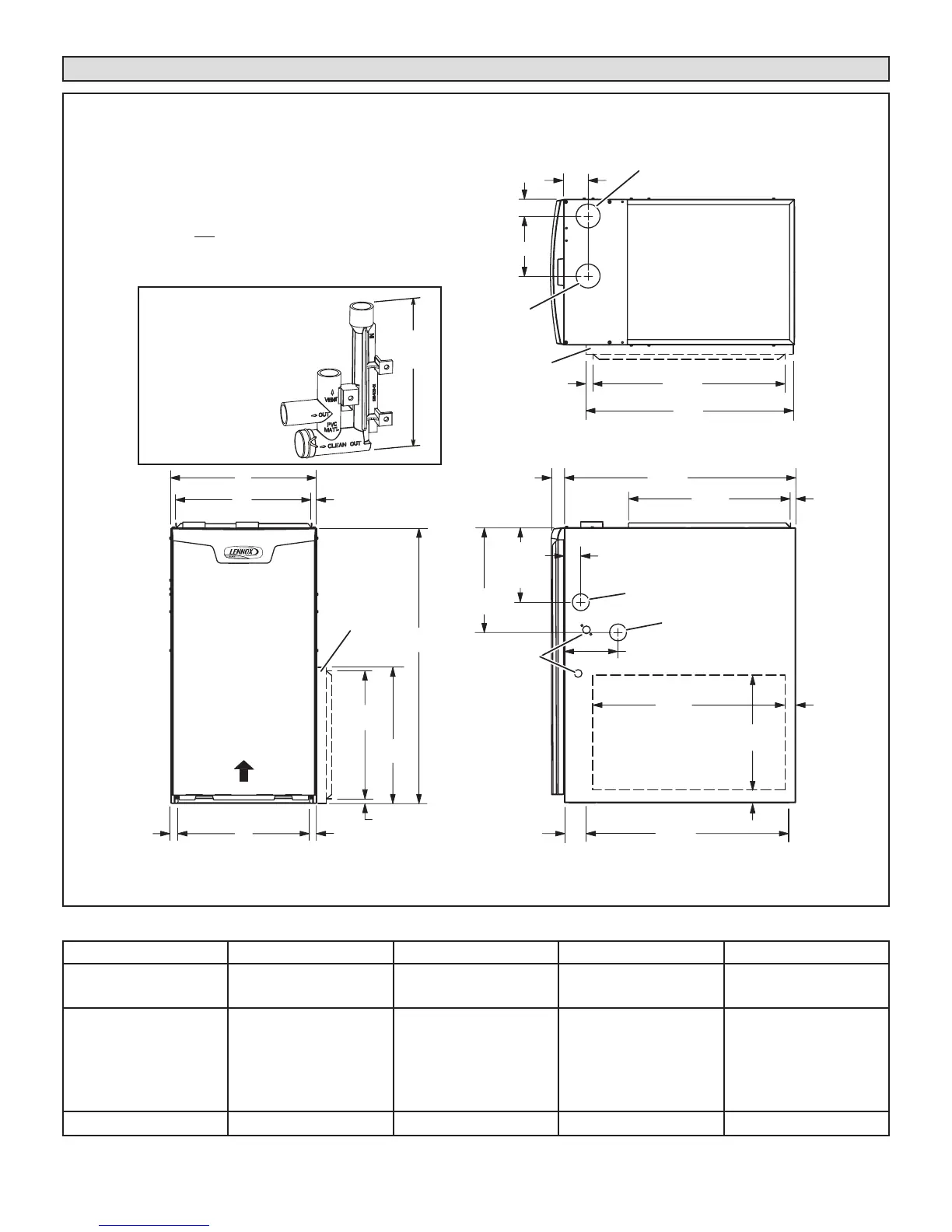

Unit Dimensions - inches (mm)
AIR FLOW
6-9/16 (167)
Left
9 (229)
Right
23
(584)
(19)
3/4
(19)
1
Bottom Return
Air Opening
GAS PIPING INLET
(Either Side)
Side Return
Air Opening
(Either Side)
1
Bottom Return
Air Opening
EXHAUST AIR
OUTLET
ELECTRICAL
INLET
(Either Side)
SUPPLY AIR
OPENING
FRONT VIEW SIDE VIEW
TOP VIEW
A
B
9/16 (14)
C
3/4
27-3/4
(705)
19-7/16
(494)
23-1/2
(597)
1-1/2
(38)
6-1/2 (165)
(Either Side)
33
(838)
3-1/4
(83)
1-15/16 (49)
14
(356)
9/16
(14)
12-5/8 (321)
(Either Side)
2
OPTIONAL
SIDE RETURN
AIR FILTER KIT
(Either Side)
16
(406)
14-3/4
(375)
2
OPTIONAL
SIDE RETURN
AIR FILTER KIT
(Either Side)
5/8
(16)
1
3-1/4
(83)
23-3/4
(603)
25
(635)
D
1-1/2 (38)
Front Panel
COMBUSTION
AIR INTAKE
2 (51)
(Either Side)
1-7/8 (48)
CONDENSATE
TRAP CONNECTION
(Either Side)
2
Optional Side Return Air Filter Kit is not for use
with the Optional Return Air Base.
1
NOTE - 60C and 60D size units that require second stage
air volumes over 1800 cfm must have one
of the following:
1. Single side return air with transition, to accommodate
20 x 25 x 1 in. cleanable air filter.
Required to maintain proper air velocity.
2. Single side return air with Optional Return Air Base
3. Bottom return air.
4. Return air from both sides.
5. Bottom and
one side return air.
See Blower Performance Tables for additional information.
Flue Condensate Trap Assembly
Furnished for external
field installation
on either side of unit.
(See installation instructions
for additional
information.)
7
(178)
Model A B C D
EL296UH045XV36B
EL296UH070XV36B
17−1/2 in 446 mm 16−3/8 in 416 mm 16 in 406 mm 7−5/8 in 194 mm
EL296UH090XV36C
EL296UH090XV48C
EL296UH090XV60C
EL296UH110XV48C
EL296UH110XV60C
21 in 533 mm 19−7/8 in 505 mm 19−1/2 in 495 mm 9−3/8 in 238 mm
EL296UH135XV60D 24−1/2 in 622 mm 23−3/8 in 594 mm 23 in 584 mm 11−1/8 in 283 mm
