D-71Z-2444-S (1.0) 2019-10 2
Zubehör ♦ Accessories
Artikel-Nr.: ♦ Item no.: Bezeichnung: Identifier:
ZB2449M1 Adapterkabel 3,0 m für
GEL 244␣M␣␣␣␣Z␣␣␣␣ (An-
schluss an Mitsubishi-Steuerung)
Adapter cable 3.0 m for
GEL 244␣M␣␣␣␣Z␣␣␣␣ (connec-
tion to Mitsubishi control system)
ZB2449M3 Adapterkabel 2,0 m für
GEL 244␣M␣␣␣␣Z␣␣␣␣
(An-
schluss an Mitsubishi-Steuerung)
Adapter cable 2.0 m for
GEL 244␣M␣␣␣␣Z␣␣␣␣
(connec-
tion to Mitsubishi control system)
ZB2449M2 Adapterkabel für
GEL 244␣M␣␣␣␣Z␣␣␣␣ (An-
schluss an GEL 211CST4␣2M-)
Adapter cable for
GEL 244␣M␣␣␣␣Z␣␣␣␣ (connec-
tion to GEL 211CST4␣2M-)
GEL 211CST4E2M- Test- und Programmiergerät (Ether-
net)
Testing and programming unit
(Ethernet)
GEL 211CST4W2M- Test- und Programmiergerät
(WLAN)
Testing and programming unit
(WLAN)
ZB211CB Netzteil 211C 5V
(Anschluss Sensorspannung an
GEL 211CST4␣2M-)
Power supply unit 211C 5V
(connection of sensor voltage to
GEL 211CST4␣2M-)
ZB2449M4 Universaladapterbox (GEL 244␣M
an GEL 211CST4␣2M-)
Universal adapter box (GEL 244␣M
to GEL 211CST4␣2M-)
PK211C-244XM-E Parametrier-Kit, bestehend aus:
► GEL 211CST4E2M-
► Universaladapterbox,
ZB2449M4
► Netzteil 211C 5V, ZB211CB
► Betriebsanleitung, D-71B-211C
► Koffer, XW1303
Programming Kit, consisting of:
► GEL 211CST4E2M-
► Universal adapter box,
ZB2449M4
► Power supply 211C 5V,
ZB211CB
► Operating instructions,
D-71B-211C
► Case, XW1303
PK211C-244XM-W Parametrier-Kit, bestehend aus:
► GEL 211CST4W2M-
► Universaladapterbox,
ZB2449M4
► Netzteil 211C 5V, ZB211CB
► Betriebsanleitung, D-71B-211C
► Koffer, XW1303
Programming Kit, consisting of:
► GEL 211CST4W2M-
► Universal adapter box,
ZB2449M4
► Power supply 211C 5V,
ZB211CB
► Operating instructions,
D-71B-211C
► Case, XW1303
Technische Daten ♦ Technical data
GEL 2444M␣␣␣␣␣␣␣␣␣
Versorgungsspannung U
B
(verpolungsgeschützt, über-
spannungsgeschützt)
Supply voltage U
B
(reverse polarity protected, over-
voltage protected)
5 V DC ± 5%
Stromaufnahme (ohne Last) Current consumption
(without load)
≤ 80 mA
Schnittstelle Interface MHSSI (Mitsubishi High
Speed Serial Interface)
2.5 Mbit (RS 422 konform ♦
RS 422-compliant)
Signalbezeichnungen Signal identifiers Request: Datenanforderungs-
signal von der Steuerung ♦
Data request signal from the
control system
Data: Datenausgang vom
MiniCODER als Antwort auf
das Datenanforderungssignal
♦ Data output from the
MiniCODER as response to
the data request signal
Datenübertragungsrate Data transmission rate 2.5 Mbit/s
Leistungsaufnahme ohne Last Power consumption without load ≤ 0.5 W
Einschaltzeit Switch-on time < 0.5 s
Elektromagnetische
Verträglichkeit
Electromagnetic compatibility Störaussendung ♦
Electromagnetic emissions
DIN EN 61000-6-4:2011-09;
DIN EN 61000-6-3:2011-09
Störfestigkeit ♦
Electromagnetic immunity
DIN EN 61000-6-2:2006-03;
DIN EN 61000-6-1:2007-10
Isolationsfestigkeit Dielectric strength 500 V AC,
DIN EN 61439-1:2012-06
Masse Weight 30 g
Gehäusematerial Housing material Zink-Druckguss ♦
Die cast zinc
Drehzahl Rotational speed ≤ 40,000 min
-1
(1)
Arbeitstemperaturbereich Operating temperature range 0 °C to +70 °C
Betriebs- und
Lagertemperaturbereich
Operating and
storage temperature range
-30 °C to +105 °C
Schutzart Degree of protection IP 68
Vibrationsfestigkeit Vibration resistance 200 m/s
2
,
DIN EN 60068-2-6:2008-10
Schockfestigkeit Shock resistance 2000 m/s
2
,
DIN EN 60068-2-27:2010-02
MTTF bei 55 °C
FIT bei 55 °C
MTTF at 55 °C
FIT at 55 °C
4,325,201 h
231.203 10
-9
h
-1
Anschlusskabel
• Aderzahl × Aderquerschnitt
• Max. zulässige Länge
• Kabeldurchmesser
• Min. Biegeradius
Connection cable
• Number of cores × core cross-
section
• Max. permitted length
• Cable diameter
• Min. bending radius
• 9 x 0.15 mm
2
• ≤ 30 m
(2)
(3)
•5 mm
• 25 mm
Technische Daten ♦ Technical data
Messzahnrad ♦ Target wheel
Modul
(4)
• GEL 2444M␣␣␣3␣␣␣␣␣
• GEL 2444M␣␣␣4␣␣␣␣␣
• GEL 2444M␣␣␣5␣␣␣␣␣
Module
(4)
• GEL 2444M␣␣␣3␣␣␣␣␣
• GEL 2444M␣␣␣4␣␣␣␣␣
• GEL 2444M␣␣␣5␣␣␣␣␣
•0.3
•0.4
•0.5
Luftspalt
• GEL 2444M␣␣␣3␣␣␣␣␣
• GEL 2444M␣␣␣4␣␣␣␣␣
• GEL 2444M␣␣␣5␣␣␣␣␣
Air gap
• GEL 2444M␣␣␣3␣␣␣␣␣
• GEL 2444M␣␣␣4␣␣␣␣␣
• GEL 2444M␣␣␣5␣␣␣␣␣
• 0.15 mm ± 0.02 mm
• 0.20 mm ± 0.02 mm
• 0.20 mm ± 0.03 mm
Material Material Ferromagnetischer Stahl ♦
Ferromagnetic steel
Breite der Signalspur Width of the signal track ≥ 4.0 mm
Referenzmarke Reference mark Fahne (N) ♦ Lug (N)
Zahn (Z) ♦ Tooth (Z)

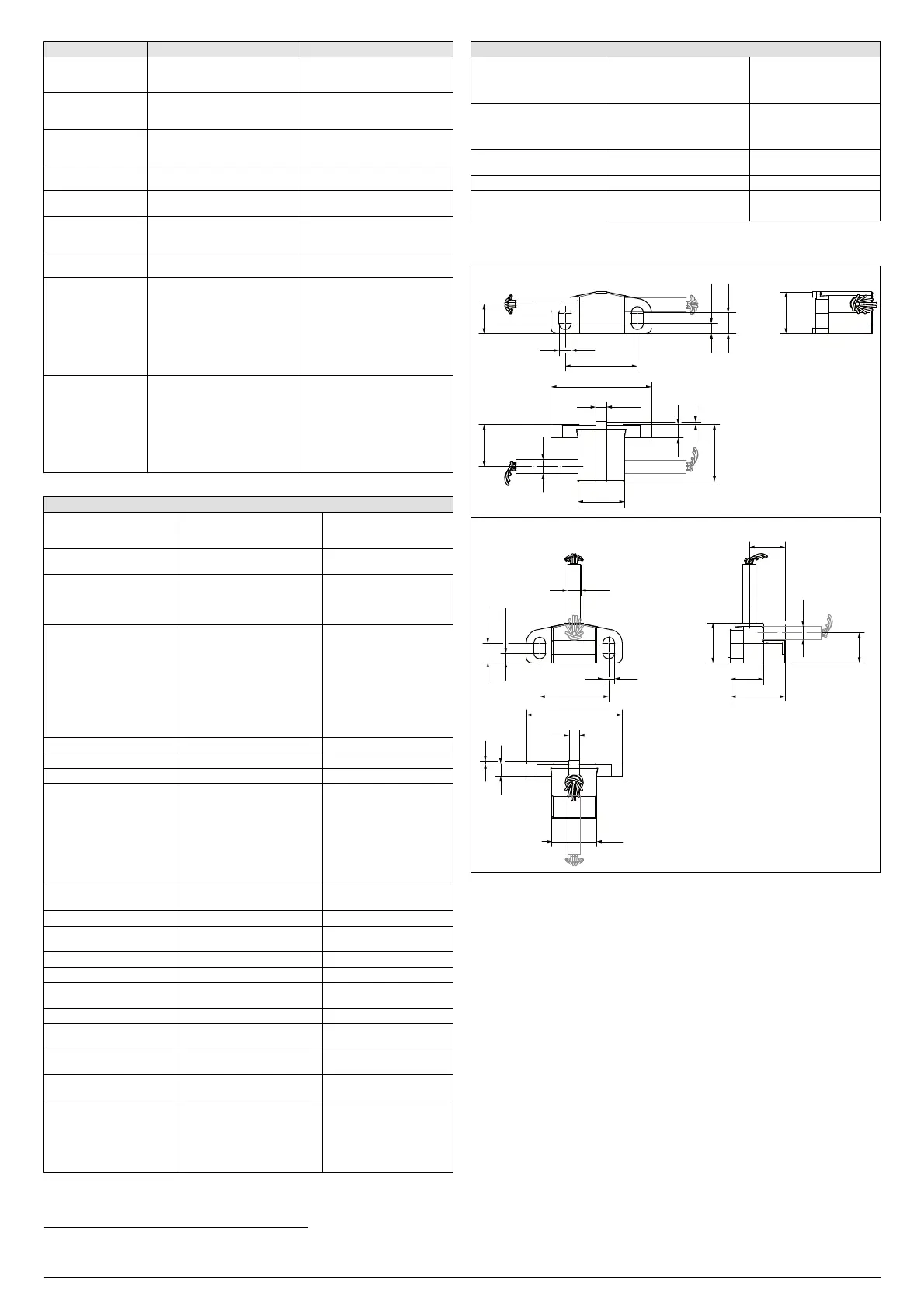

Maßbilder ♦ Dimensional drawings
Alle Maße in mm; Allgemeintoleranz ISO 2768-m
All dimensions stated in mm; general tolerance ISO 2768-m
GEL 2444␣␣␣L␣␣␣␣␣␣, GEL 2444␣␣␣T␣␣␣␣␣␣
15.5
15.7
21.4
11
ø
5
27
4.5
7.75
3.75
17.5
37.5
4
-0.05
-0.1
1
5
GEL 2444␣␣␣R␣␣␣␣␣␣, GEL 2444␣␣␣G␣␣␣␣␣␣
14.1
12.8
21.4
15.5
ø 5
27
4.5
7.75
3.75
17.5
37.5
4
-0.05
-0.1
1
5
11.6
ø 5
(1)
abhängig von Zähnezahl und Auflösung ♦ Depending on the number of teeth and resolution
(2)
in Arbeit ♦ In operation
(3)
Spannungsabfall auf der Versorgungsleitung beachten; empfohlene Kabellänge: max. 2,5 m (kein twisted pair) ♦ Pay attention to voltage drop on the supply cable; recommended cable length: max. 2.5 m (no twisted pair)
(4)
weitere Module auf Anfrage ♦ Further modules upon request
